横河WT1800R功率分析仪通过DA输出实现与GP数据记录仪同步采集

科瑞杰-在一些测试场景中——比如家用电器测试——需要测试电参数和温度变化的关系，这要求将功率分析仪采集的电参数与数据记录仪（也可称数据采集器，简称数采）采集的温度参数的时间同步。

不同类型的仪器要如何实现同步采集呢？来看看横河同步采集温度和电参数的几种方案。横河的功率分析仪和数据记录仪可以通过几种不同的方式来实现数据的同步，工程师们可以根据自己的设备情况选择合适的方案。

通过功率分析仪的DA输出实现与数据记录仪的同步采集

横河的功率分析仪可以选配/DA选件功能，选配了此项选件的功率分析仪可以把测量数据转化为模拟电压信号，从后面板的DA输出端子用±5V满刻度直流电压输出电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率，电压峰值、电流峰值和积分值等参数。

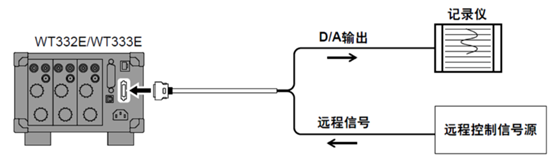

数据记录仪直接测量DA的输出电压，再通过线性运算功能将测到的电压换算成原始数据即可。（如图：应用示例1）

具体操作步骤：

首先，在功率分析仪中设置好需要DA输出的项目，把DA输出端子的输出端接到数据记录仪的模拟采集通道上。

之后，在数据记录仪上的通道设置中把信号类型设置为DCV，量程设置6V量程，上下限设为±5V；运算选择线性缩放，将运算的上下限设为功率分析仪的量程即可。

 例如DA通道1输出的是500mA量程的Irms值，那么线性变换可以设置为-5V, +5V, -500, 500，单位设为mA。

这个方法的优点在于简单、通用，只要功率分析仪具备DA输出功能，即可与数据记录仪进行连接。

使用以太网口实现与数据记录仪的同步采集

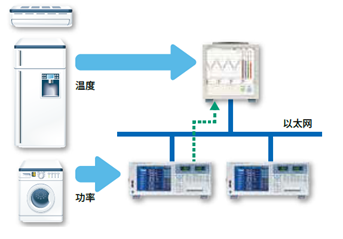

横河的数据记录仪具备WT通信功能（/E2选件），配置这个选件后，可以用网线将横河功率分析仪直接连接到数据记录仪上，让功率分析仪的数据通过以太网传输到记录仪的通信通道（/MC选件）上。(如图 应用示例2)

应用示例2

这个连接方式的优点在于数据通过以太网存放在数据记录仪的通信通道里面，连接方式和设置都非常简单，而且可以同步采集几百个电参数。

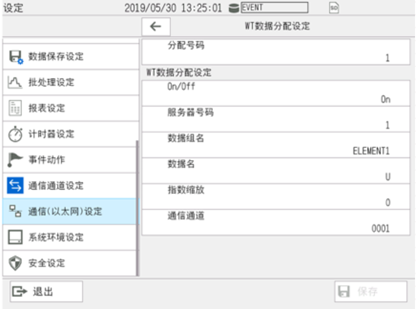

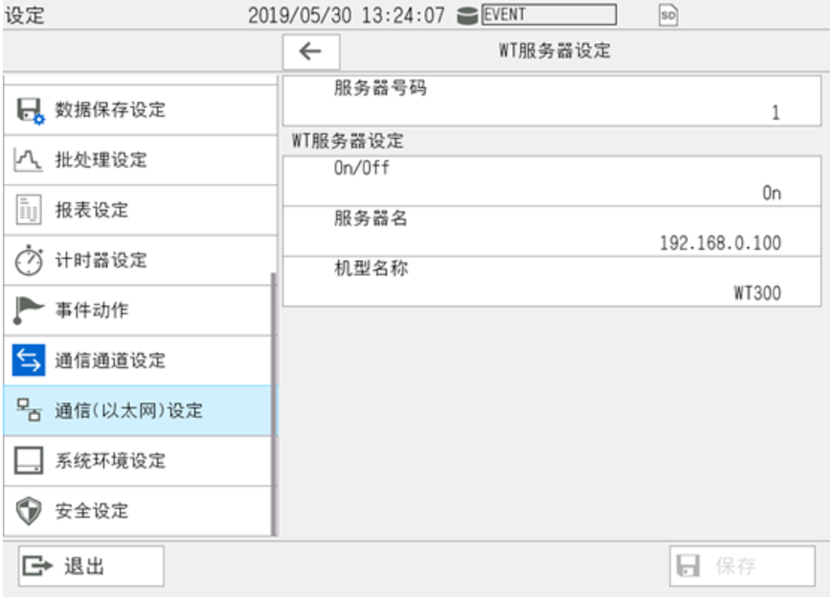

使用这个办法，需要把设备设置在同一个网段，之后所有的设置均可在数据记录仪上进行，我们只要在记录仪上输入功率计的IP地址，并对通信通道进行分配即可，如下图：

以上就是横河功率分析仪和数据记录仪同步采集的两种方法，它们各有特点，工程师可根据实际情况选择符合自己需求的方案。
