一、方案背景
随着短视频直播行业快速迭代，一机多用的瘦腿直播补光灯逐渐成为市场热门需求，可传统灯具多为固定亮度、固定色温输出，缺乏分区调光能力，难以匹配多元化直播光影需求，因此现在工程师们越来越多地采用RGBWY五路混光设计的方案。
而使用这类方案既要实现冷暖白光、彩色光自由组合，又要做到亮度连续可调、无频闪，同时兼容锂电、PD快充等多类供电输入。所以本文将从FP7208的参数、工作流程、具体应用及方案出发，分析瘦腿灯如何在兼顾高性能的同时提供良好的调光体验。
二、FP7208芯片参数与工作流程
FP7208是远翔科技非同步升压LED驱动IC，通过外接NMOS实现升压恒流输出。芯片支持2.5V超低启动、4.5V~24V宽压工作，0.2V低反馈电压，有效提升整机转换效率。其软启动、开路保护参数可通过外围器件灵活配置，EN引脚兼容模拟与PWM数字调光，可在小体积设计下实现大功率、无频闪、高精度多路调光，高度适配瘦腿直播补光灯的产品设计需求。
芯片参数：
启动电压2.5V
工作电压范围4.5V~24V
VFB反馈电压0.2V
电压与PWM调光控制
固定工作频率300kHz
可调软启动时间
保护功能：OVP，OTP

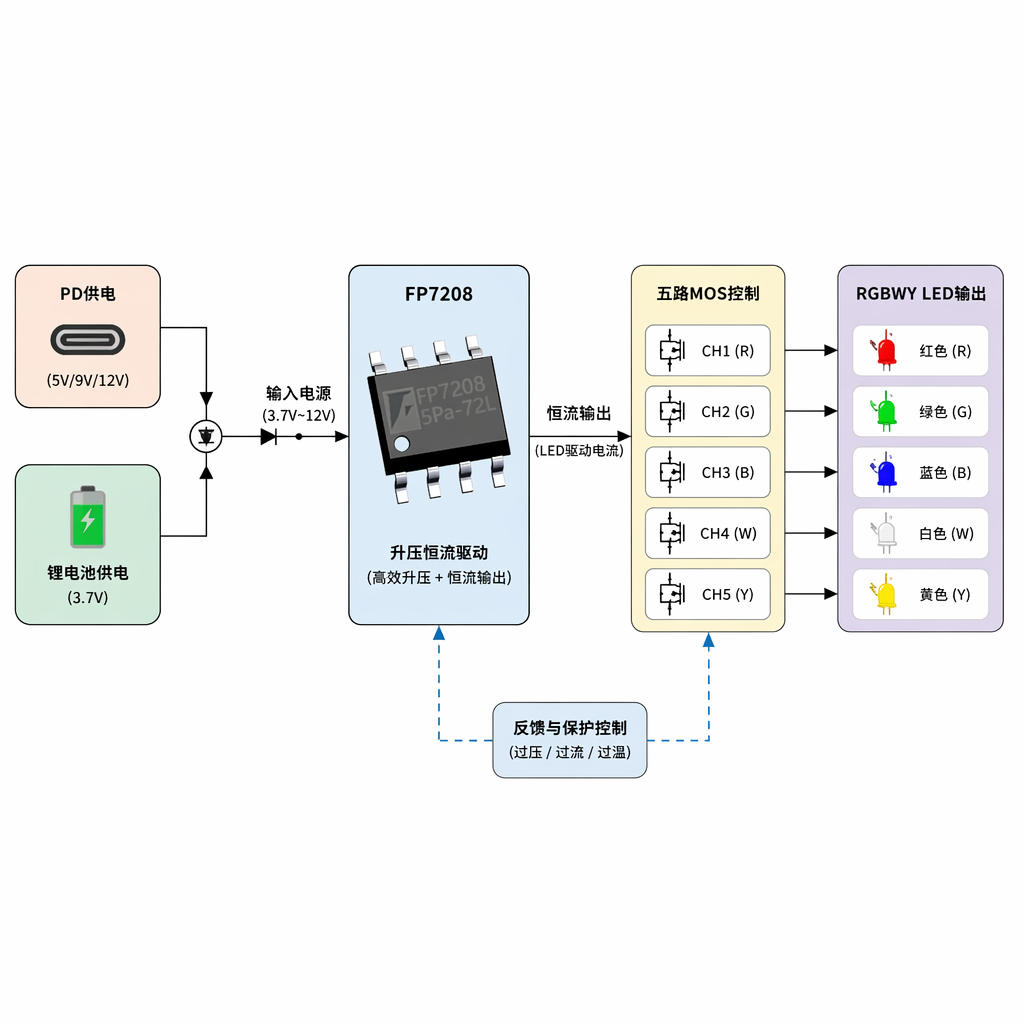

工作流程：
1.输入供电端
设备支持双供电输入，可选用PD快充适配器供电或内置锂电池供电。
2.FP7208升压恒流
FP7208芯片通过外接MOS管搭建非同步升压回路，依靠0.2V低反馈采样稳定输出恒定电流；同时通过外围电容、电阻配置软启动、LED开路保护参数，保障电路安全稳定运行。
3.五路MOS通道控制RGBWY
FP7208通过EN调光引脚接收PWM/模拟调光信号，再分五路输出控制信号驱动MOS开关，五路MOS分别对应红、绿、蓝、暖白、冷白灯珠组，通过调整各通道导通配比，实现分区亮度调节、色温切换与RGB彩光混光输出。
三、FP7208在瘦腿灯（直播补光灯）上的具体应用
FP7208可五路独立调光、无频闪柔光照、多模式混光的特性，适配直播场景应用需求，在瘦腿灯的具体应用如下：
1.多模式光影切换
五路光源可自由配比组合，设有正白高清、暖白人像、RGB氛围彩光，适配带货、穿搭、舞蹈等各类直播创作。
2.无频闪高清柔光
芯片搭载PWM转模拟调光，全程无频闪无抖动，既能避免直播画面频闪卡顿，又可减少光线对皮肤、眼睛的刺激，提升长时间使用舒适度。
3.多供电适配+低功耗运行
芯片4.5V~24V宽压输入适配PD适配器与锂电池，有效延长续航，居家、户外拍摄均可使用。
四、FP7208在瘦腿灯方案上的优势
FP7208单芯片集成五路独立调光调色，无需额外辅助器件，外围电路简洁，缩小驱动板尺寸，降低物料、生产成本，提升量产良率。
FP7208五路通道独立可控，调光过渡顺滑无闪烁。直播时可调出层次丰富的人像光影，产品差异化优势显著。
0.2V低反馈电压降低功率损耗，转换效率高，长时间工作温升低，减缓灯珠光衰老化。
内置可编程软启动、LED开路、过压、过温降流保护。软启动避免开机强光与电流冲击；异常工况自动降流，降低设备烧毁风险，减少售后故障。
支持锂电、PD快充、适配器多种供电，可适配固定直播灯、便携瘦腿灯、户外补光灯多款产品。

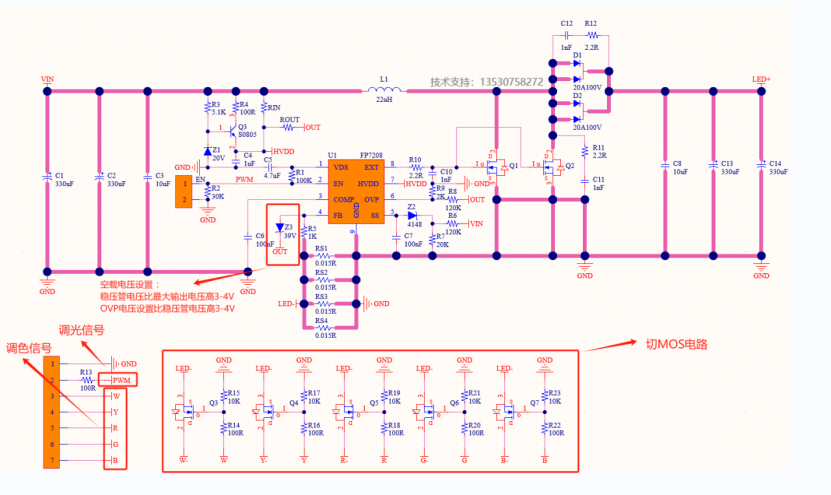

五路调光应用原理图：
五、总结
FP7208芯片可实现RGBWY五路混光、多场景光影切换，满足各类直播高清补光需求。同时，其电路简洁、保护完善、多供电兼容，为瘦腿直播补光灯提供了高性能、高性价比的成熟方案。
