在EPC、笔记本车载适配器及各类升压、升降压转换应用中，电源设计人员经常面临宽输入电压范围、高转换效率与系统简洁性之间的多重挑战。传统方案往往需要复杂的外围补偿网络和外置功率管，增加了设计难度和BOM成本。OC6803是一款专为升压、升降压开关电源设计的专用DC-DC控制器，典型应用支持2.7V至36V输入电压范围。该芯片采用固定频率的PWM控制方式，转换效率可高达97%，工作频率可通过外接电阻灵活调节，为升压型电源设计提供了一个高性价比的解决方案。
OC6803支持2.7V至36V的宽输入电压范围，启动电压低至2.7V。这一特性使其能够适配从单节锂电低压供电到24V工业总线等多种电源场景，尤其适合电池供电设备在放电末期的低压工作状态。芯片的欠压保护阈值约为2.67V，在输入电压下降时能够及时保护系统免受低电压异常操作的影响。EN使能控制脚可实现远程开关控制。宽范围输入能力使其能够覆盖从手持设备到车载系统的多样化应用需求。
OC6803的转换效率可高达97%。芯片采用固定频率的PWM控制方式，在重载条件下以稳定频率工作，确保输出电压纹波处于较低水平；当负载减轻时，芯片自动降低开关频率以提高轻载效率。这种智能模式切换有效提升了全负载范围内的转换效率，对电池供电设备尤为有利。
芯片的工作频率可通过ROSC引脚外接电阻灵活调节。当ROSC引脚直接接地时，内部将开关频率设定为约500kHz；对于大多数应用，建议ROSC取值100kΩ至330kΩ或更大。设计人员可根据具体的效率、EMI和外围元件尺寸要求进行优化，在紧凑型设计与高效率之间取得平衡。最大占空比可达93%，适合宽范围升压应用。
OC6803内置了完善的保护功能。通过VCS引脚外接限流检测电阻实现逐周期过流保护，有效限制电感和功率MOS管的最大峰值电流。当EN引脚为低电平时，芯片进入待机模式，待机电流低至95μA。
芯片内部集成了软启动电路，有效抑制启动时的浪涌电流。过温保护采用独特的降电流方式：当芯片内部温度超过150℃时，系统会限制输入电流峰值，随温度升高输入峰值电流逐渐减小，从而限制输入功率。这一机制相比传统过温关断方案更为平滑，避免了系统突然停止工作，增强了系统在高温环境下的可靠性。

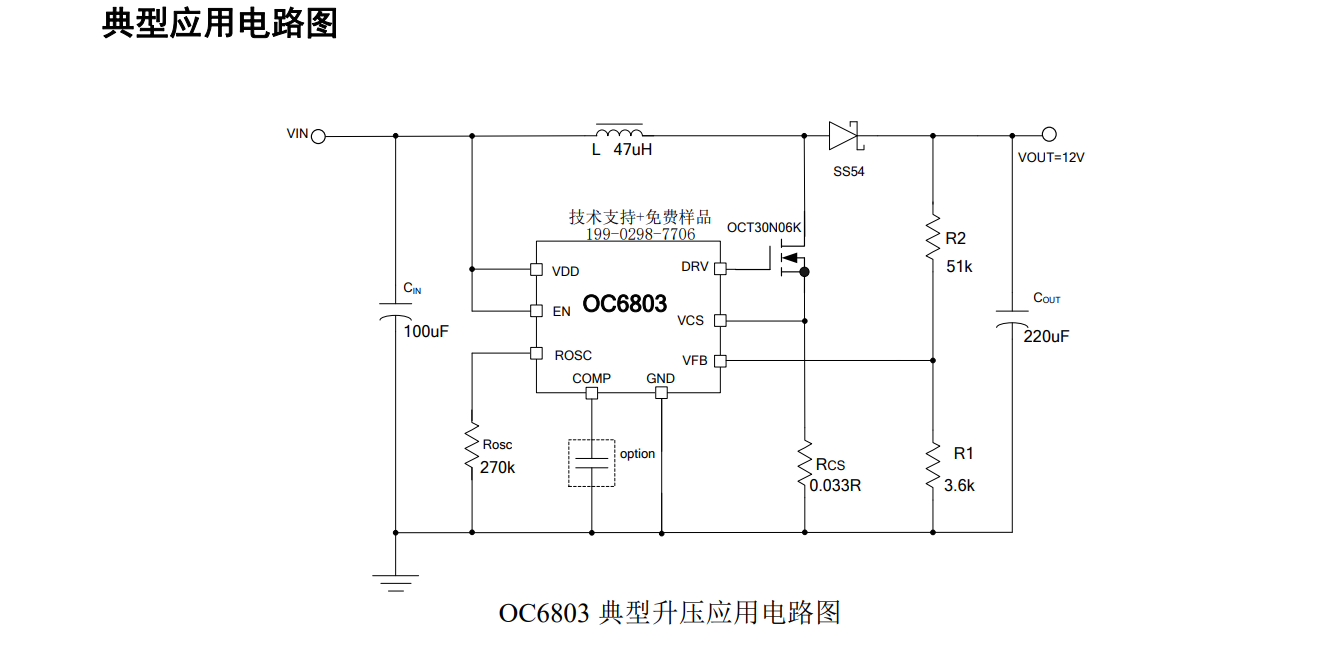

OC6803采用外置功率MOS管架构，通过DRV引脚驱动外部NMOS管。设计人员可根据实际功率需求灵活选择功率管，实现功率扩展。芯片内置高精度误差放大器、振荡器以及频率补偿电路，进一步简化了外围设计。COMP引脚通常可悬空不接；如需加大软启动时间，可在COMP脚对地接电容。芯片采用SOP8封装，适用于空间受限的紧凑型PCB布局。
凭借2.7V至36V宽输入范围、最高97%的转换效率、可调工作频率以及全面的保护机制，OC6803适用于以下典型场景：
EPC/笔记本车载适配器：从车载12V电源升压至笔记本所需的19V至20V电压，提供稳定的电源输出。
升压转换器：从单节锂电升压至5V/9V/12V等USB PD输出电压，满足快充应用需求。
升降压转换器：在输入电压可能高于或低于输出电压的应用场景中实现稳定输出。
手持设备供电：宽输入范围适配多种电池配置，高转换效率延长设备续航时间。
OC6803以宽输入电压范围、高达97%的转换效率、灵活的频率配置以及完善的保护机制，为升压及升降压电源应用提供了一个高性价比的控制器方案，尤其适合对转换效率、设计灵活性和系统可靠性有综合要求的车载适配器与便携设备电源设计。
