PAD和手写板触控笔之雷卯静电保护方案
用于PAD 和手写板有源触控笔笔尖长期与人手、屏幕摩擦，极易堆积静电。笔尖接触设备瞬间，静电脉冲会顺着信号线冲击触控主控 IC、升压及射频芯片，轻则触控失灵，重则器件永久损毁，因此 ESD 防护二极管是笔内电路必不可少的防护器件。
硬件工程师、采购选型时普遍存在疑问：ESD 二极管耐压范围 5V 至上百伏，带升压电路的有源笔为何需选用 60V 高压型号？耐压偏低会正常工作时误导通、信号失真，耐压过高则损害高频触控信号质量。本文以 ULC6042C 为例，系统解析有源触控笔高压 ESD 防护设计思路与选型规范。
PAD 和手写板有源触控笔为何需要专用ESD 防护二极管？
PAD 和手写板有源触控笔笔尖长期与人体、屏幕摩擦，易产生数千伏人体静电。若无防护，瞬态高压会直击触控芯片与升压电路，芯片晶体管耐压薄弱，单次静电冲击便会永久损坏，引发断触、笔迹偏移、设备识别失效等问题。
常规低压 ESD 易在工作时误导通，普通高压 TVS 结电容高，会衰减高频触控信号、降低书写精度。兼具适配升压电压、低电容、小型封装特性的专用高压 ESD 二极管，是有源触控笔电路设计的必需器件。
PAD 和手写板有源触控笔笔尖电路为何需要60V耐压ESD器件 ULC6042C？
PAD 和手写板有源触控笔采用 3~4.2V 锂电池供电，依靠内置升压电路将电压抬升至 20~50V 驱动笔尖天线，产生电磁信号供屏幕数字化仪定位，主流方案与高端有源笔均采用该高压驱动架构，笔尖信号线常态长期工作在数十伏电压区间。
ESD 二极管的关键参数反向工作电压 VRWM，必须高于线路最高工作电压；若耐压不足，器件在正常书写无静电时也会误导通，分流触控信号，造成笔迹漂移、断触甚至触控完全失灵。
ULC6042C 反向耐压达 60V，可完整覆盖 20~50V 笔尖工作电压：
- 日常书写时二极管稳定反向截止，触控信号完整无损传输；
- 当笔尖承受 ±8~±15kV 人体接触静电冲击，器件会在纳秒级快速雪崩导通，把瞬态高压钳位并泄放至地，可靠防护后端触控 IC 与升压电路不被击穿。
三、ULC6042C在触控笔内部典型防护电路架构
说明：
LUC6042C 并联在笔尖信号线与系统 GND 之间，安装位置为笔尖连接器后端、触控主控 IC 前端，是静电进入 PCB 的第一道防护关卡。
正常工况：笔尖信号电压＜60V，二极管截止，高频触控信号完整传输；
ESD 冲击工况：笔尖引入数千伏静电脉冲，器件极速导通，将瞬态高压能量泄放到公共地平面，把后端芯片承受电压限制在安全钳位区间。
四、ULC6042C主要参数与特点
| 参数 | 规格 | 说明 |
| 封装 | DFN1006（1.0×0.6mm） | 超小型无引脚封装，适合触控笔内部极其有限的PCB空间 |
| 结电容 CJ | 0.8pF（典型值） | 低电容，适用于高频信号线路保护，不影响触控采样和蓝牙通信 |
| 反向工作电压 VRWM | 60V | 正常工作时保持截止，不误触发 |
| 击穿电压 VBR | 62V | ESD冲击时迅速导通的阈值 |
| TLP钳位电压 VC | 74V/4A-88V/16A | ESD事件时将电压钳位在安全范围内 |
| ESD防护等级 | IEC 61000-4-2 (Air)±20kV/(Contact)±15kV | 接触/空气放电防护能力 |
| 响应时间 | 纳秒级（<1ns） | 确保在ESD上升沿前响应 |
产品核心优势总结：
1、60V 高耐压：匹配有源触控笔升压高压节点，杜绝正常工作误触发导通；
2、超低结电容 0.8pF：不衰减高频触控采样、蓝牙射频信号，保障书写精度与无线通信稳定性；
3、DFN1006 微型封装（1.0×0.6mm）：尺寸极小，适配触控笔内部狭窄 PCB 布线空间；
4、纳秒级超快响应（＜1ns）：静电脉冲上升沿即可完成导通，及时钳位瞬态高压；
5、强静电防护等级：IEC 61000-4-2 标准，空气放电 ±20kV、接触放电 ±15kV，满足消费电子严苛静电测试；
6、低漏电流：60V 额定电压下漏电流仅 0.5μA，不损耗触控笔电池续航。
PAD 和手写板有源触控笔 ESD 二极管选型判定标准
60V 规格 ULC6042C 仅适用于内置升压电路、笔尖工作电压 30~50V的有源触控笔，并非所有触控笔通用，需根据笔尖线路最大工作电压分级选型：
1、必须选用 60V ESD 二极管的场景
内置升压有源触控笔，笔尖驱动电压 30~50V；若选用 24V/36V 低压 ESD，书写时会持续导通分流，直接造成触控失灵。
2、选用 5~12V 低压 ESD 二极管场景
无源 EMR 电磁笔（Wacom 方案）：无内置电池升压，依靠屏幕无线耦合取电，笔尖常态电压极低，低压 ESD 即可满足防护；
3、选用 24V/36V 中压 ESD 二极管场景
低升压规格有源笔，笔尖驱动电压仅 10~20V，无需 60V 高压器件控制物料成本。
选型核心判定公式：
ESD 二极管 VRWM（反向工作电压）＞笔尖信号线最大常态工作电压，预留电压裕量。
笔尖工作电压≤5V：5~12V 系列 ESD
笔尖工作电压 10~20V：24V/36V 系列 ESD
笔尖工作电压 30~50V：60V 系列 ULC6042C
触控笔用到的 5V-12V ESD，对于上海雷卯是常规料，有多种型号选择,可以联系上海雷卯EMC小哥。
对于用到24V-70V 之间的 ESD 在这用表格列出常用型号：
| Part No. 型号 | Vrwm(V) 反向电压 | Vb(V） 击穿电压 | VCmax@A 钳位电压@最大IPP |
Cj(PF) 结电容 | IEC61000-4-2 Air/Contact 静电 | Features 单/双向 | Package 封装 |
| ULC2421CS | 24.0 | 30.0 | 6V@5A | 0.5 | ±15kV/±15kV | 双向 | DFN0603 (0201) |
| ULC2442CS | 24.0 | 30.0 | 6V@5A | 0.5 | ±15kV/±15kV | 双向 | DFN1006 (0402) |
| ULC3011CLV | 30.0 | 32.0 | 25V@12A | 0.7 | ±10kV/±10kV | 双向 | DFN1006 (0402) |
| ULC3621CDN | 36.0 | 37.0 | 72V@16A | 0.3 | ±15kV/±8kV | 双向 | DFN0603 (0201) |
| ULC3621CS | 36.0 | 44.0 | 8V@7A | 0.38 | ±14kV/±14kV | 双向 | DFN0603 (0201) |
| ULC6042C | 60.0 | 62.0 | 88V@16A ITLP | 0.8 | ±20kV/±15kV | 双向 | DFN1006 (0402) |
| ULC7042C | 70.0 | 80.0 | 100V@16A ITLP | 0.6 | ±10kV/±10kV | 双向 | DFN0603 (0201) |
六、ULC6042C主要应用场景
1、核心应用：有源触控笔、平板触控笔笔尖信号线 ESD 静电防护；
2、高速数字接口：各类设备高速差分信号线静电保护；
3、RF 射频电路：蓝牙、无线天线前端端口 ESD 防护；
4、车载电子：ADAS 车载传感器、车载通信接口静电、浪涌抑制；
5、便携消费电子：手机、平板小型 GPIO、物理按键、微型传感器接口防护
七、应用电路设计要点
1、器件放置位置：ESD 二极管紧贴笔尖连接器，放置在静电进入 PCB 的第一级，位于触控 IC 前端；
2、接地布线规范：器件接地焊盘采用短、粗走线直接连接主地平面，缩短泄放回路，降低线路电感，提升静电泄放效率；
3、耐压匹配原则：严格保证器件 VRWM 高于线路常态最高电压，预留 5~10V 电压裕量；
4、信号完整性管控：0.8pF 超低结电容特性，可避免高频触控信号出现衰减、相位偏移，保证书写顺滑无延迟。

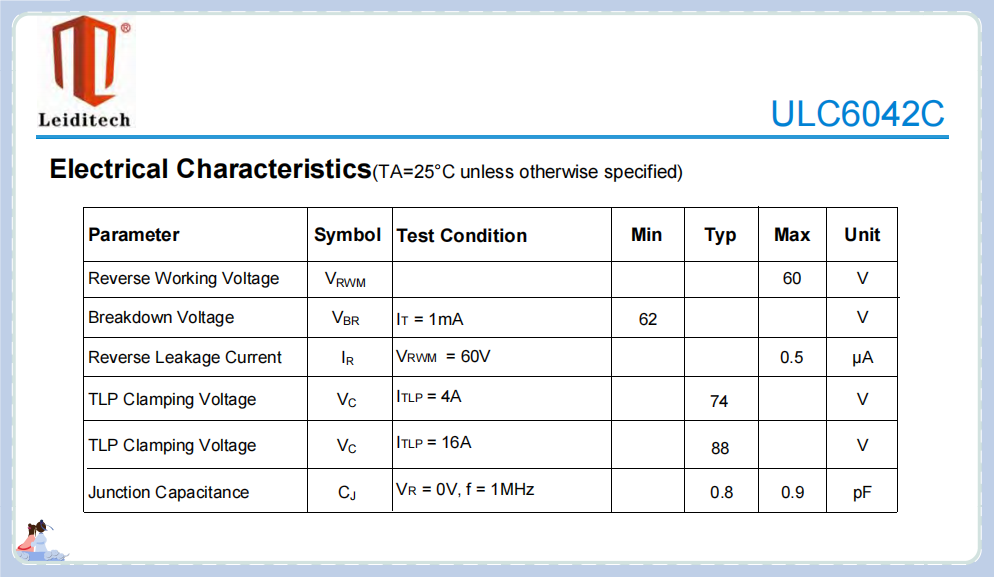

八、ULC6042C 规格书参数
