当整机功率来到 5‑6W 级别，工程师会对芯片三极管耐压、峰值电流余量、抗干扰能力提出更高要求。GP8892EH 是无锡华众芯微推出 SOP‑7 封装原边反馈 PSR 恒压恒流控制芯片，主打 5‑6W 功率段，典型输出 5V/1.2A。相比 GP8891 系列，它拥有更高原边峰值电流、更高 BJT 集电极耐压，适合需要更大电流余量、更好抗浪涌能力的适配器、LED 驱动、辅助电源场景。
同样采用自供电原边反馈架构，不需要光耦、TL431，内置 FB 下偏电阻、CS 采样电阻、环路补偿，外围电路简洁，兼顾成本与整机稳定性。
核心特性解析
增强功率能力，更高 BJT 耐压 内置功率三极管，VCBO 耐压 700V，VCEO 耐压 400V；原边峰值电流典型 580mA，支持整机做到 5‑6W 宽压输出。更高耐压余量，在电网浪涌、雷击测试时具备更好鲁棒性，适合对可靠性要求较高的电源设计。
自供电，外围极度精简 芯片自供电工作，变压器可以采用双绕组方案，省去辅助绕组；内部集成启动电路、12kΩ FB 下偏电阻、电流采样电阻、环路补偿网络。外部不需要补偿 RC，大幅减少器件数量，简化变压器设计，缩小电源整机体积。
输出线损补偿，优化长线输出 具备可调输出线缆补偿，最大补偿比例 4%，比 GP8891 系列补偿能力更强。对于输出线比较长的适配器，有效补偿线缆压降，负载端电压更加稳定。恒压恒流精度优秀，待机功耗≤75mW，满足能效标准。
多重保护 + 单周期限流机制 全套保护功能：开路保护、输出短路保护、次级肖特基短路保护、VCC 欠压 / 过压保护、过温保护。 独特单周期最大电流关断机制，每一个开关周期实时检测原边电流，一旦超过阈值立刻关断功率三极管，从根源上避免 BJT 过流损坏，显著提升电源整机可靠性。过温保护典型 155℃触发，123℃恢复自恢复工作。
关键电气参数要点
VCC 启动电压典型 4.2V，欠压锁存 2.8V，VCC 钳位 5.1V；
内部基准 Vref=1.1V；
前沿消隐 500ns，避免开关噪声误触发电流采样；
最小关断时间 2.5μs，最大关断时间 5ms；
工作断续 DCM 模式；
封装 SOP‑7，盘装 4000pcs / 盘。
注意管脚差异：GP8892EH 的管脚定义和 GP8891XS 不一样，GP8892EH 的 1 脚为 FB，2 脚 NC，3、4 脚 VCC；GP8891XS 是 1 脚 VCC，2、3 脚 FB，二者不能直接 PIN‑TO‑PIN 替换，PCB 改版需要核对管脚图。

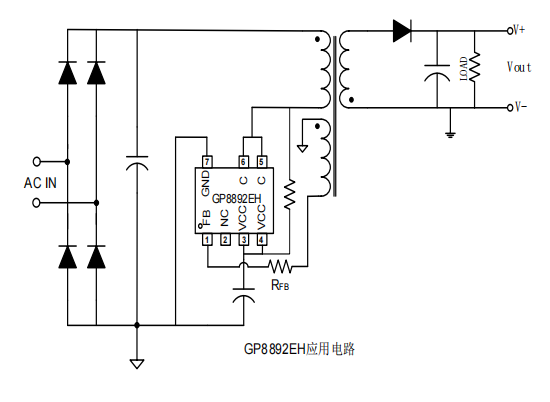

典型应用场景
5V/1.2A 手机、便携设备充电器与适配器；
6W 级别 LED 恒流驱动电源；
小家电、智能家居设备内部辅助电源；
各类便携式电子产品供电电源。
设计与变压器计算公式
输出电流（恒流）
\(I_{O}(mA)=\frac{2}{7} × I_{P\_PK} × \frac{N_{P}}{N_{S}}\)
双绕组输出电压
\(V_{out }=\frac{V_{ref } \times\left(12 K+R_{F B}\right)}{12 K} × \frac{N_{s}}{N_{P}}-V_{b e}\)
R_FB 为 FB 引脚外接电阻，Np 原边匝数，Ns 次级匝数，Vbe 是次级整流二极管压降。三绕组方案使用辅助绕组匝数 Naux 替换 Np 即可。
PCB 布局设计要点
VCC 旁路电容紧贴 3、4 脚 VCC 与 7 脚 GND，缩短走线；
FB 引脚外接 R_FB 靠近 1 脚 FB，远离变压器高压动点，防止噪声干扰采样；
功率环路面积尽量压缩，降低 EMI 辐射；
5、6 脚 C 引脚做大面积铺铜，增强内置功率三极管散热；
功率地、信号地分开走线，统一汇聚到高压母线电容地端，减少地噪声。
小结
GP8892EH 面向 5‑6W 功率段，相比 GP8891 系列拥有更大峰值电流、更高 BJT 耐压、更强线损补偿能力，在同样 SOP‑7 封装、极简 BOM 前提下，给到整机更高可靠性余量。适合需要更高输出电流、长线输出、抗浪涌要求高的充电器、LED 驱动、辅助电源，是中小功率 BJT 架构 PSR 电源的优选方案。
