GP8891BS / GP8891CS｜3.5W‑5W 自供电原边反馈电源方案解析

在消费类小功率适配器市场，3.5W~5W 是一个体量巨大的细分赛道：蓝牙耳机充电仓、无绳电话、MP3、小型便携设备充电器、小功率 LED 驱动电源，都需要体积小、BOM 精简、待机功耗低、保护齐全的 AC‑DC 方案。传统 RCC 方案元件多一致性差；副边光耦 + TL431 方案成本高、占用 PCB 面积大。无锡华众芯微 GP8891BS、GP8891CS 两颗 SOP‑7 封装原边反馈 PSR 芯片，采用内置 BJT 三极管 + 自供电架构，很好解决这一类产品的设计痛点。

GP8891BS 适配 3.5W（5V/700mA），GP8891CS 适配 5W（5V/1000mA），两颗芯片硬件引脚兼容，仅内部峰值电流参数不同，同一套 PCB 仅调整变压器匝数即可切换功率档位，方便工厂多产品平台化开发。

核心技术特点

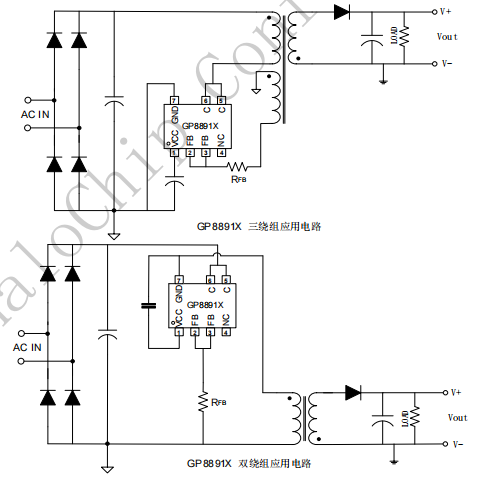

自供电架构，外围极简 芯片内置启动电路，不需要外部启动电阻；FB 引脚内置 12kΩ 下偏电阻，CS 电流采样电阻也做片内集成；环路补偿内置，无需外部补偿 RC 网络。外围只需要 VCC 就近一颗旁路电容，极大精简 BOM 物料数量，降低贴片成本与不良率。 支持双绕组、三绕组两种变压器方案，双绕组省去辅助绕组，进一步压缩变压器体积；三绕组方案则可以获得更好的环路稳定性，工程师可根据变压器成本、空间灵活选择。

恒压恒流精度 + 输出线损补偿 内部基准 1.1V，实现高精度恒压恒流控制；内置输出线缆线损补偿，最大补偿比例 2%。当输出线缆较长时，芯片会根据负载电流自动抬升输出电压，抵消 USB 线、输出导线的压降，保证设备端获得稳定电压，解决长线输出电压跌落的行业痛点。

能效表现 待机功耗≤75mW，满足主流六级能效要求；芯片启动电流仅 1uA，轻载下 PFM 降频工作，空载损耗控制优秀，适合出口适配器产品。

完善保护机制 集成全套保护：VCC 欠压 / 过压保护、输出开路保护、输出短路保护、次级肖特基短路保护、芯片过温保护；采用单周期最大电流关断机制，逐周期限制功率三极管电流，避免 BJT 过流烧毁失效，提升整机可靠性。过温保护典型 155℃触发，123℃恢复，实现自恢复保护逻辑。

参数与选型区分

应用场景

TWS 耳机充电仓、智能手表小型充电器

无绳电话、PDA、MP3 便携式设备适配器

小功率 LED 驱动电源

老款线性电源、RCC 开关电源方案升级替代

小家电、传感器模块辅助电源

PCB 设计关键要点

VCC 引脚旁路电容必须紧贴 VCC 与 GND 引脚，减小供电回路阻抗；

FB 引脚外接 R_FB 电阻靠近芯片引脚，远离变压器高压动点，避免干扰采样；

功率环路（变压器原边‑芯片 C 极‑母线电容）面积尽量缩小，降低 EMI；

C 引脚做铺铜处理，提升内置 BJT 散热能力；

功率地与小信号地分开，最后汇聚到大电容地节点，减少地弹噪声干扰。

小结

GP8891BS 与 GP8891CS，两颗 pin‑to‑pin 兼容的 SOP‑7 原边反馈芯片，覆盖 3.5W‑5W 主流小功率消费电源。依靠高集成度、自供电、内置补偿、线损补偿、全套保护，在保证性能的同时做到 BOM 极简，非常适合大批量消费充电器、小适配器的量产开发，也是传统 RCC 方案的理想升级方案。
