Profibus DP转Modbus TCP工业网关 市政污水处理系统异构数据互通改造

一、应用场景

市政污水处理是城市基础设施的重要组成部分，SCADA系统的监控能力直接影响污水处理厂的运行管理水平。某城市水务集团在上海的一座中型污水处理厂（设计处理规模15万吨/日）中，其工艺设备控制系统采用了一台工业控制计算机（工控机）作为Profibus DP主站，负责曝气池搅拌器、加药泵、污泥脱水机、回流泵等核心设备的逻辑控制和PID调节。工控机通过安装Profibus DP通讯卡和软PLC软件，实现对全厂工艺设备的实时控制。

然而，该厂的厂级监控和数据采集由西门子WinCC SCADA系统承担，运行在独立的监控服务器上，负责全厂工艺参数的集中监控、趋势记录、报警管理和报表生成。WinCC支持Modbus TCP协议，通过工业以太网与现场设备进行数据交互。工控机运行在Profibus DP网络，WinCC SCADA运行在Modbus TCP网络，两套系统之间无法直接通讯，导致工艺控制数据无法上传至SCADA系统进行集中监控和历史记录。

在水务行业向智慧水务转型和环保监管要求不断提高的背景下，污水处理厂需要实现工艺数据的集中监控、历史趋势记录和环保数据实时上传。如何实现工控机的Profibus DP网络与WinCC SCADA的Modbus TCP网络之间的可靠数据互通，成为该厂智慧化升级的关键需求。

二、协议转换网关功能简介

塔讯TX131-RE-DPS/OMB是一款面向Profibus DP网络与Modbus TCP网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在Profibus DP侧作为从站接入工控机的Profibus DP主站网络，在Modbus TCP侧可配置为主站或从站。

在本案例中，网关配置为Profibus DP从站+Modbus TCP从站模式。工控机（Profibus DP主站）将工艺数据写入网关（DP从站），WinCC SCADA（Modbus TCP主站/客户端）主动连接网关（Modbus TCP服务器）读取数据。这是典型的legacy PLC数据向上位SCADA系统集成的应用场景。

针对市政污水处理SCADA系统的应用需求，TX131-RE-DPS/OMB的核心功能优势包括：

Profibus DP从站功能：支持标准Profibus DP V0/V1从站协议，可被工控机上的Profibus DP主站软件识别和配置，支持GSD文件导入。

Modbus TCP从站功能：网关作为Modbus TCP服务器，接受WinCC等SCADA系统的连接和读写请求，支持功能码0x03、0x06、0x10等，最多支持8个TCP客户端同时连接。

大容量数据映射：Profibus DP输入/输出各244字节过程数据区，Modbus TCP侧提供最多512个寄存器，可满足全厂数十个工艺参数的实时交换。

数据双向透明传输：工控机写入DP输出区的数据自动映射到Modbus TCP保持寄存器，WinCC写入Modbus TCP寄存器的数据自动映射到DP输入区，实现双向透明数据交换。

工业级可靠性：DIN导轨安装，宽温设计，适应污水处理厂的潮湿、腐蚀性气体环境。

作为一款高性能工业网关，TX131-RE-DPS/OMB为污水处理厂Profibus DP控制系统向Modbus TCP SCADA系统的数据集成提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

三、系统结构拓扑图

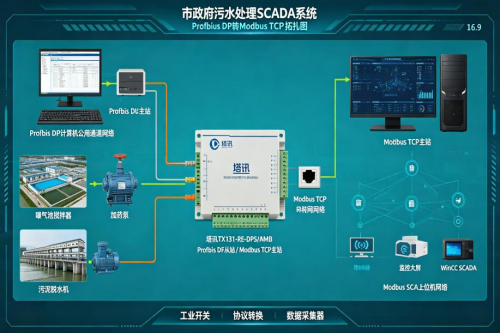

市政污水处理SCADA系统Profibus DP转Modbus TCP拓扑图

系统拓扑分为三个层次：

Profibus DP控制层：工控机作为Profibus DP主站，通过DP总线连接曝气池搅拌器、加药泵、污泥脱水机等设备，TX131-RE-DPS/OMB作为DP从站接入。

协议转换层：TX131-RE-DPS/OMB网关居中部署，DP接口接DP总线，以太网接口接工业以太网，网关作为Modbus TCP从站（服务器）接受WinCC连接。

Modbus TCP监控层：WinCC SCADA系统作为Modbus TCP主站（客户端），通过工业以太网连接网关，读取工艺数据并进行集中监控、趋势记录和报表生成。

四、项目痛点

工艺数据无法集中监控：工控机控制的曝气强度、加药量、污泥浓度等工艺参数只能在本地操作站查看，WinCC SCADA无法获取，厂级管理人员无法实时掌握全厂运行状态。

历史趋势记录缺失：由于数据无法上传SCADA，工艺参数的历史趋势记录不完整，运行分析和故障追溯缺乏数据支撑。

环保数据上报滞后：出水水质、处理水量等环保数据需要人工汇总后上报环保部门，数据滞后且容易出错，无法满足环保部门的实时数据上传要求。

报警管理分散：设备故障和工艺异常报警只能在本地操作站显示，无法集中管理和推送，异常响应时间长。

系统集成困难：工控机的Profibus DP协议与WinCC的Modbus TCP协议不兼容，若采用OPC服务器方案需额外配置工业电脑和软件，成本高（约5万元）且稳定性差。

五、解决方案

采用塔讯TX131-RE-DPS/OMB协议转换网关，构建”工控机（Profibus DP主站）—TX131网关（Profibus DP从站/Modbus TCP从站）—WinCC SCADA（Modbus TCP主站）“的异构通讯架构。

硬件部署

在中控室电气柜中安装TX131-RE-DPS/OMB网关。网关的Profibus DP接口接入工控机的DP网络，从站地址设为3；以太网接口接入工业以太网交换机，设置网关IP为192.168.7.20，子网掩码255.255.255.0，网关端口502。网关配置为Modbus TCP从站模式。

数据映射规划

通过网关配置软件，定义以下数据映射关系：

工控机→WinCC方向（工艺数据上传）：曝气池DO值、鼓风机频率、加药泵频率、回流泵流量、污泥浓度、出水COD/氨氮、设备运行状态、故障代码等，共64个点位，由工控机写入DP输出区，映射到Modbus TCP保持寄存器40001~40064，供WinCC读取。

WinCC→工控机方向（控制指令下发）：远程启/停命令、设定值调整、报警确认等，共16个点位，由WinCC写入Modbus TCP寄存器，映射到DP输入区供工控机读取。

主站配置

工控机侧：在Profibus DP主站配置软件中导入网关的GSD文件，添加网关为DP从站，配置输入/输出数据长度，建立变量映射。

WinCC侧：在WinCC中添加Modbus TCP驱动，配置网关IP地址和端口，建立64个读取变量和16个写入变量，配置监控画面、趋势曲线、报警和报表。

应用逻辑

工控机将全厂工艺数据周期性写入网关DP输出区，网关自动映射到Modbus TCP保持寄存器。WinCC周期性读取网关寄存器数据，在监控画面上实时展示工艺参数，自动记录历史趋势，异常情况触发报警并推送。运行管理人员可通过WinCC远程下发控制指令，经网关映射到DP输入区供工控机执行。

六、实施过程

第一阶段：现场勘查与点位梳理

确认工控机的Profibus DP主站配置、网络拓扑、WinCC版本和Modbus TCP驱动能力。与运行人员和环保部门共同梳理需要上传的工艺参数共80个点位：工艺数据上传64个，控制指令下发16个。

第二阶段：网关配置与实验室测试

在实验室使用工控机和WinCC服务器搭建测试平台。完成TX131网关的DP从站配置、Modbus TCP从站配置和80个点位的映射表。测试数据读写正确性和刷新周期，工艺数据刷新约500ms，满足SCADA监控要求。

第三阶段：现场安装接线

网关安装在中控室电气柜DIN导轨上，DP总线电缆和以太网接线同步完成。接线完成后通电自检，网关运行指示灯正常。

第四阶段：在线调试

在工控机中下载网关DP从站配置，在WinCC中配置Modbus TCP驱动和监控画面。逐点验证80个点位的数据一致性，重点测试工艺数据实时性和远程控制指令响应。调试中发现WinCC的Modbus TCP地址偏移与网关不一致，修正后全部正常。

第五阶段：试运行与优化

系统投入一周连续试运行。期间监测通讯状态、数据准确性和报警功能。试运行期间通讯成功率99.9%，工艺数据实时准确，历史趋势记录完整。根据运行情况优化了报警阈值和报表格式。项目通过验收。

七、应用效果

全厂数据集中监控：64个工艺参数实时上传WinCC，厂级管理人员在中控室即可掌握全厂运行状态，监控效率提升80%。

历史趋势完整记录：工艺参数历史趋势自动记录，运行分析和故障追溯有了完整数据支撑，故障定位时间从平均2小时缩短至15分钟。

环保数据实时上报：出水水质和处理水量数据自动采集上报环保部门，数据上报及时率从70%提升至100%，消除了环保处罚风险。

报警集中管理：设备故障和工艺异常在WinCC集中报警并推送，异常响应时间从平均30分钟缩短至2分钟。

改造投资经济：单台网关加调试费用约5万元，远低于OPC服务器方案（约5万元），投资回报周期约3个月。

八、项目实施前后效果对比

九、总结

本案例通过塔讯TX131-RE-DPS/OMB协议转换网关，成功实现了工控机（Profibus DP主站）与WinCC SCADA系统（Modbus TCP主站）之间的异构总线协议互联。网关以Profibus DP从站+Modbus TCP从站的双从站模式，同时接入两侧网络，将工控机的工艺数据透明映射到Modbus TCP寄存器供WinCC读取，同时将WinCC的控制指令映射到DP输入区供工控机执行，实现了全厂工艺数据的集中监控、历史趋势记录和环保数据实时上报。

该项目充分体现了工业网关在市政水务行业智慧化升级中的核心价值：以协议转换打破Profibus DP与Modbus TCP之间的总线协议壁垒，以数据采集器的精度实现全厂级点位级数据互通，为工业物联网平台提供高质量的实时数据底座。TX131-RE-DPS/OMB作为一款可靠的智能网关和物联网关，其Profibus DP从站+Modbus TCP主/从站可切换架构，为legacy控制系统向现代SCADA/MES系统的数据集成提供了经济高效的互联解决方案。
