无锡曜硅 LS2525｜SOP7 内置 BJT 原边反馈 PSR，10W 适配器谷底导通电源芯片

10W 档位 AC‑DC 充电器、适配器市场，追求 BOM 精简、待机功耗、EMI 表现。传统 PSR 很多工作在非谷底模式，开关损耗高，温升偏大。无锡曜硅 LS2525 是 SOP‑7 封装、内置功率三极管、谷底导通原边反馈 PSR 控制器，面向 90‑265VAC 输入，典型应用 5V/2A（10W）充电器适配器，支持 RCC 老方案升级换代。

芯片关键特性

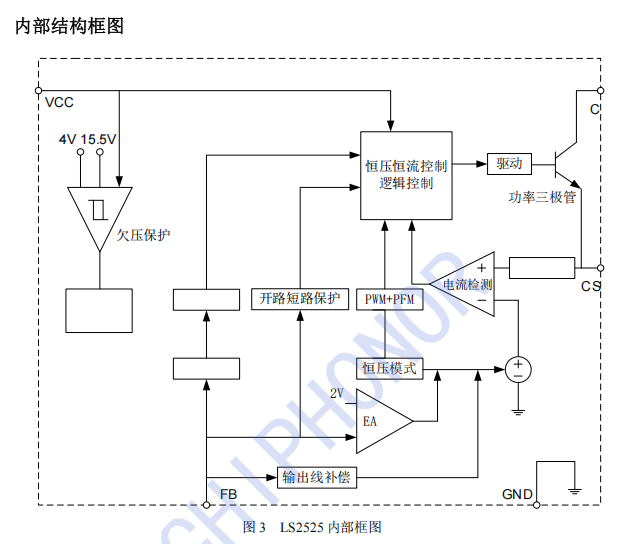

LS2525 为断续反激原边反馈芯片，CS 引脚外置采样电阻，谷底导通降低开关损耗。

性能指标

原边反馈，无需光耦、TL431 次级器件；待机功耗≤75mW；

独有可调输出线损补偿，补偿充电线材压降，改善带载输出跌落；

内置环路补偿，不需要外部补偿 RC 网络，简化外围 BOM；

内置高压功率三极管，V_CBO700V；最大工作频率 70KHz；

全套保护：开路保护、输出短路保护、VCC 欠压 / 过压保护、芯片过温保护。

计算公式要点

原边峰值电流：\(I_{P\_PK}=500/R_{CS}(mA)\)；

次级输出电流：\(I_{O}=2/7 ×I_{P\_PK} ×N_{P}/N_{S}\)；

输出电压依靠 FB 分压采样辅助绕组，规格书提供完整计算公式，方便变压器设计。

方案替代对比：10W 适配器，RCC 与普通 PSR 升级

传统 RCC 用于 10W 适配器，普遍存在温升高、一致性差、调试繁琐；部分 PSR 非谷底导通，开关损耗大，高温满载温升压力大。 LS2525 采用谷底导通，功率管在变压器磁复位谷底时刻开通，降低开关损耗，改善整机温升；

SOP‑7 封装，内置 BJT，仅需要外部 CS 采样电阻；

集成线损补偿，适配长线充电线场景；

完备保护，单周期限流，避免功率三极管过流损坏，适合消费类充电器大批量生产。 适合 5V/2A 等 10W 适配器，对原有 RCC 方案直接 BOM 级替换，变压器重新适配即可。

PCB 设计关键注意点

VCC 引脚旁路电容紧靠 VCC 与 GND；

CS 采样电阻功率地线尽量短，功率地、小信号地线分开，单点汇流到高压电解电容地；

FB 分压电阻靠近 FB 引脚，远离变压器高压跳变节点，减少干扰；

原边、副边功率环路面积尽量缩小，优化 EMI；

C 引脚铺铜增大散热，芯片表面温度不超过 135℃。

典型应用

手机 / 便携设备 10W 充电器适配器、LED 驱动电源、小家电内部辅助电源、传统 RCC 开关电源升级。

总结

LS2525 谷底导通 PSR 控制器，针对 10W 适配器优化，降低开关损耗，精简外围器件，保护齐全，是 10W 消费适配器高性价比国产电源方案。

如需完整 BOM、变压器参数、PCB 参考文件、芯片样品、FAE 技术支持的，可后台留言私信我们哦！
