30V/3A同步降压电源芯片SL1587替换MP4462

在30V输入、3A级负载的同步降压选型中，MP4462常出现在车载充电器、适配器、分布式供电和电池充电类设计中。若考虑国产替代方案，国产森利威尔原厂SL1587同步降压稳压芯片。需要客观说明的是：SL1587的连续输出电流标称为2.5A，因此“3A”更适合理解为3A级负载平台或系统峰值需求；实际替换时，应按2.5A连续能力做降额、散热和电感饱和电流评估。

一、SL1587替换MP4462的兼容性要点

SL1587采用SOP8封装，主要管脚包括FB、CSN、CSP、VIN、SW和GND。它支持4V-30V宽输入电压，输出可调范围为1.8V-28V，连续输出电流2.5A，开关频率为130kHz。与MP4462这类同步降压芯片做替换评估时，重点不是只看封装，而是核对以下方面：

1. 引脚定义与外围网络

SL1587为SOP8，是否直接pin-to-pin替换，需要以原MP4462方案的引脚定义和外围连接为准。特别是FB、CSN、CSP、SW、VIN、GND的位置和功能，必须逐脚确认。

2. 反馈与输出电压设定

SL1587通过FB端口外部分压电阻设定输出电压，反馈基准约为1V。原方案若也是FB分压结构，可重点调整分压网络，使输出电压落在目标值。FB分压电阻应尽量靠近FB引脚，并远离电感和SW开关节点。

3. 恒流与限流采样

SL1587具有CSN和CSP电流采样脚，可通过外接采样电阻设定输出恒流点，适合需要CC/CV特性的电池充电和快充方案。若原MP4462方案不需要恒流功能，可按照文件建议将Rcs位置按0Ω处理；若需要恒流，则采样电阻精度建议≤1%，并靠近芯片放置。

4. 开关频率与外围器件匹配

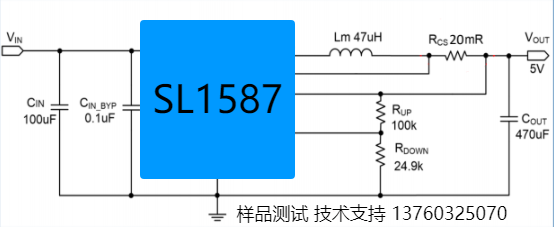

SL1587开关频率为130kHz。替换时，电感、输入电容和输出电容需要重新确认。文件中典型应用采用47μH电感，33μH-47μH较常见；电感额定电流应覆盖最大负载电流与纹波电流之和，避免磁饱和。输出电容和输入电容也要根据纹波、ESR和实际负载调整。

5. 保护与工作条件

SL1587内置输入欠压/过压保护、输出短路保护、过温保护等。工作温度范围覆盖-40℃到85℃，过温关断典型值为150℃。这些保护功能使其在车载、适配器和分布式供电等复杂环境中具备较好的稳定性。

二、SL1587的主要技术优点

国产森利威尔原厂SL1587的技术特点比较清晰，适合作为国产降压替代方案：

- 宽输入电压范围：4V-30V，可覆盖12V、24V等常见供电平台；

- 宽输出电压范围：1.8V-28V，通过FB分压灵活设定；

- 连续输出电流：2.5A，适合中小功率同步降压应用；

- 恒压/恒流特性：CC/CV控制，恒流精度和恒压精度均为±5%；

- 高效率：效率可高达92%以上；

- 开关频率：130kHz，具有较好的EMI特性；

- 电流模式控制：动态响应快，无需外部补偿；

- 内置线电压补偿：可通过FB分压电阻阻值配合调整；

- 保护完整：输入欠压/过压、输出短路、过热保护；

- 外围简单：SOP8封装，便于在现有平台上做替换验证。

这些特点使SL1587不仅适合单芯片降压电源管理方案，也可以与QC2.0/QC3.0识别芯片组合，构成快速充电电源管理方案。

三、国产替代方案的特点与定位

SL1587作为国产替代方案，核心优势在于兼容性评估路径清晰、外围器件少、保护功能完整、恒流恒压控制成熟。对于原本使用MP4462的30V级降压方案，若负载电流在2.5A以内，或3A仅为短时峰值，SL1587可以作为替换候选。其SOP8封装和简单外围，有利于降低改板难度；其CC/CV特性，则适合电池充电器和快充适配器。

在国产替代过程中，建议遵循“先核对引脚，再核对反馈，再核对采样和保护，最后验证热与EMI”的顺序。不要只做简单的引脚替换，还要关注电感、电容、采样电阻和PCB走线。SL1587无需外部补偿，但这并不意味着外围可以随意布置，尤其是FB反馈和SW开关节点仍需谨慎处理。

四、典型应用场景

SL1587适用于以下场景：

- 车载充电器与适配器；

- 分布式供电系统；

- 线性调节前置稳压器；

- 电池充电器；

- QC2.0/QC3.0快充电源管理方案；

- 12V、24V输入的中小功率同步降压电源。

在这些应用中，国产森利威尔原厂SL1587可以发挥宽压输入、恒流恒压、保护完整和外围简单的特点，适合作为MP4462替换评估中的国产方案。

五、外围与PCB设计注意事项

为了保证SL1587稳定工作，PCB布局应重点注意：

1. 功率环路面积尽量小，包括输入电容、MOS、电感、RCS和输出电容；

2. VIN输入端电解电容和瓷片电容尽量靠近VIN和GND引脚；

3. 电感靠近SW引脚，SW节点铺铜面积不要过大，以降低电磁辐射干扰；

4. 输出电容尽量靠近RCS或电感端口；

5. FB反馈走线远离电感和SW开关节点，不要从电感底部走线；

6. FB分压电阻靠近FB引脚，分压网络连接输出电容滤波后的端口；

7. RCS采样电阻尽量靠近芯片或采用并线走线，远离电感；

8. 芯片底部可放置过孔铺铜到GND，增强散热和抗干扰能力。
