Samtec深度分享 | 标准 vs. 协议：工程师指南

摘要前言

如果您刚接触高速设计领域，很容易被工程师日常频繁使用的术语所困扰：标准、协议以及适用哪些连接器。它们难道不是一回事吗？并非如此。本文将尝试解析您可能遇到的一些缩写词和术语之间的区别。

若以体育为例：

标准，如同规则手册（国际足联制定足球规则）。

协议，则是在这些规则下进行的特定比赛（场上球队的传球、射门和得分）。

互连器件，是比赛进行的场地或体育场。没有它，球员便无处相聚。

或者，换一种方式理解：正方形是矩形，但并非所有矩形都是正方形。协议是标准的一部分，但并非所有标准都定义协议。

对于设计需要多技术协同工作的系统而言，厘清这些术语至关重要。如果上述类比仍不够清晰，让我们进一步解析这个谜题的每个部分。

什么是标准？

标准是由行业机构制定并发布的一套指南。标准确保了不同公司生产的产品能够相互操作、满足性能预期并符合规范。标准机构及规范示例如下：

IEEE – 定义以太网、Wi-Fi等众多标准。

PCI-SIG – 维护PCI Express标准。

USB-IF – 负责USB规范。

VITA – 制定如VNX+等坚固嵌入式计算标准。

ISO/IEC – 涵盖无数行业的全球标准。

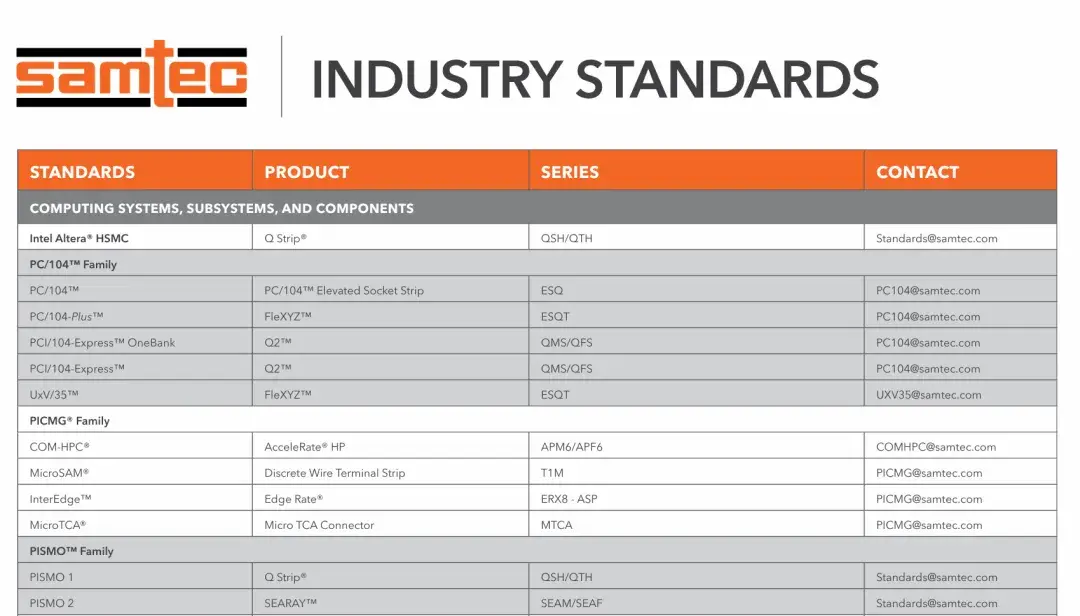

当您依据标准进行设计时，就是在确保您的系统能够“与其他系统良好协作”。标准通常涵盖电气要求、信令方法、机械外形尺寸、合规性测试等。下方图示为部分Samtec合作与支持的全球标准组织。

什么是协议？

协议是设备为交换信息而遵循的一套规则。标准定义了宏观框架，而协议则管辖通信的语言。示例如下：

PCIe – CPU、GPU和扩展卡之间的通信方式。

以太网 – 用于网络通信的基于数据包的通信。

USB – 外设的即插即用连接。

CAN – 广泛应用于汽车系统。

MIPI – 移动设备中摄像头和显示器的接口。

SPI/I²C – 简单的芯片间通信。

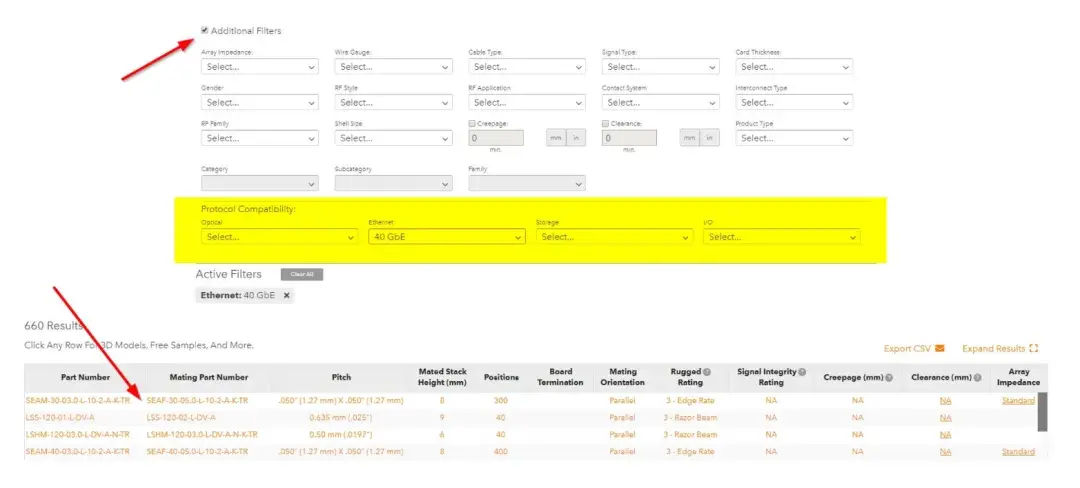

协议定义了数据的打包、传输和错误检查方式。它们依赖于满足标准中概述的电气要求的物理互连器件（如连接器和线缆）。上图所示，您可在Samtec Solutionator参数化搜索工具中按协议筛选。同时，您几乎可以在每个产品页面上找到完整的对应协议列表。

标准 vs 协议：它们如何与连接器协同工作

此处的类比很有帮助：

标准是交通法规（限速、车道规则）。

协议是车辆及其驾驶方式（汽车、卡车、信令“语言”）。

连接器是允许车辆实际通行的道路和立交桥。

它们是独立的，但缺一不可。例如：

PCIe 协议，依赖于PCI Express 标准来定义电气和机械要求。

Samtec边缘卡连接器，提供了实现PCIe通信的物理接口。

这种分层防止了混乱。如果每个人都自定规则、自行设计车辆、自建不兼容的高速公路立交，结果将是混乱不堪。

应用实践案例

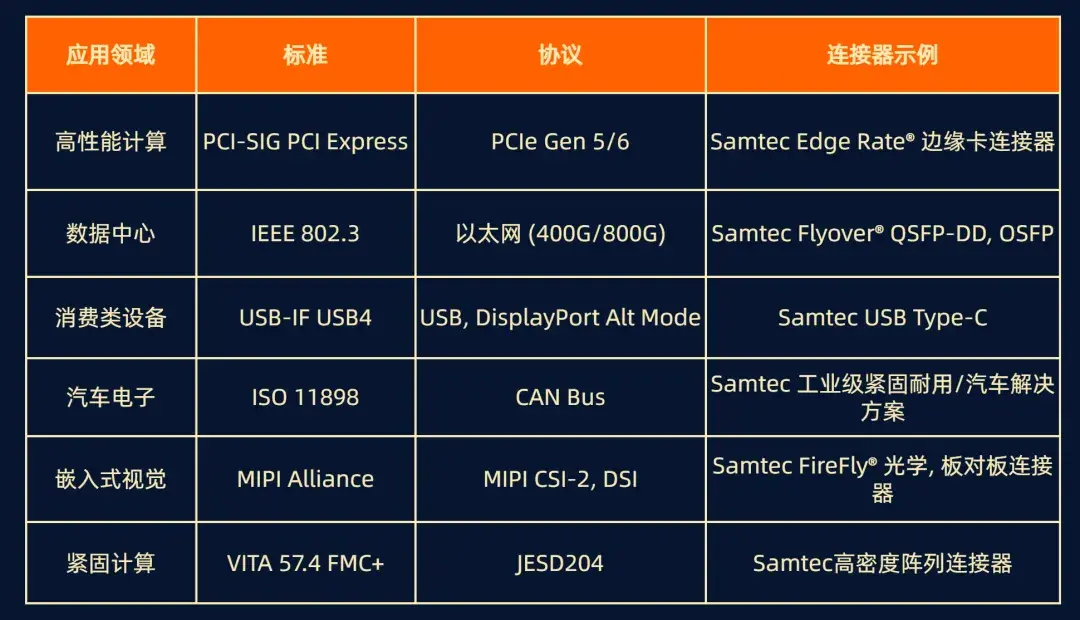

下表展示了标准、协议和连接器在实践中如何对应：

此表中的示例并非详尽无遗，但展示了模式：标准定义框架，协议管辖通信，连接器实现互联。

为什么标准与协议在设计中至关重要

如果您是负责新系统设计的工程师，需要在设计周期早期考虑以下三点：

您的应用需要哪种协议？（例如：用于高带宽CPU-GPU链路的PCIe。）

哪个标准管辖该协议？（例如：PCI-SIG定义PCIe的电气和机械层。）

哪种连接器能够满足电气、机械和热管理需求？（例如：用于PCIe Gen 6的Samtec Edge Rate®连接器。）

值得注意的是，并非每个设计都需要遵循行业标准。

假设您正在开发一个内部或专有系统，例如封闭的测试台或定制嵌入式设计。在这种情况下，您可以决定自定义信令、数据格式或互连方法。在这些情况下，您可以修改或忽略标准和协议的规则，因为不需要外部的互操作性。

然而，当您的设计需要与外部设备、客户或生态系统接口时，标准和协议就变得至关重要。这就是为什么大多数商业产品，尤其是在数据中心、汽车、航空航天和消费电子领域的产品，都严格遵循它们的原因。

Samtec的互连解决方案

在Samtec，我们与标准机构和协议开发者紧密合作，确保我们的互连器件经过测试并针对实际应用进行优化。一些示例：

Flyover® 技术，旨在满足下一代以太网（IEEE 802.3）和PCIe（PCI-SIG）的需求。

FireFly® 光学系统，支持MIPI及其他在铜缆达到极限时的高带宽协议。

Bulls Eye® 测试系统，为工程师提供验证是否符合当今最严苛标准的工具。

通过持续参与行业组织，Samtec确保我们的产品不仅满足已发布的标准，更能预见未来。

小 结

标准、协议和连接器听起来可能像是流行语，但它们是系统设计的基础：在设计流程早期将它们协调一致，您将节省时间、避免麻烦，并构建出经得起时间考验的系统。
