做磁吸线、Type-C 充电前端的朋友，大概率遇到过这类返修：线材热插拔瞬间打火，把后级低压系统打坏；或者线材内部短路，发热烫手甚至冒烟。问题不在后级，而在入口缺一道高边保护。
PST3612B 就是干这件事的：一颗 SOT23 三脚的高边保护芯片，输入极限耐压 50V、过流保护 0.85A、过压 6.1V 关断，短路打嗝保护温升只有 15℃。磁吸线专用场景下，它把抗异常输入和不发热两件事同时做进去了。这篇按选型参考的方式，把它的核心优势、引脚、参数、外围 BOM 和适用场景一次讲清。
01 辐射脑图：PST3612B 核心优势
先看整体印象，这颗芯片的优势集中在八个方向：

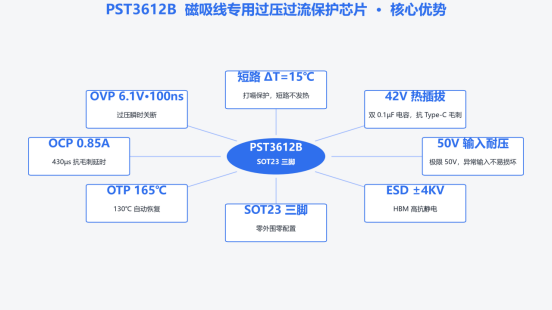

PST3612B 核心优势辐射脑图
02 核心规格速览
PST3612B 把磁吸线最关心的几项能力集中在一颗 SOT23 三脚芯片里，外围零配置。
| 规格项 | PST3612B | 说明 |
| 输入极限耐压 | 50V | 异常输入余量大，磁吸线误插高压不易损坏 |
| 热插拔能力 | 42V（VIN/VOUT 各接 0.1µF） | 磁吸头反复插拔更放心 |
| 过压保护阈值 | 6.10V（固定，迟滞 0.18V） | 无需外部设定 |
| 过流保护 | 0.85A（固定） | 免设定即用 |
| 短路保护温升 | ΔT = 15℃ | 短路打嗝不发热，磁吸线体感安全 |
| 过温保护 | 165℃ 关断 / 130℃ 恢复 | 保护温度墙高，容限大 |
| ESD（HBM） | ±4KV | 装配与使用抗静电能力强 |
| 封装 | SOT23（3 脚） | 占板面积小 |
03 引脚定义
PST3612B 是 SOT23 三脚方案，只有输入、地、输出三个引脚，外围零配置。
| 引脚 | 名称 | 功能说明 |
| Pin1 | VIN | 电源输入，需耐受 50V 异常电压，前端建议就近 0.1µF |
| Pin2 | GND | 地 |
| Pin3 | VOUT | 电源输出，最大连续输出 600mA |
布局提示：输入输出各就近放一颗 0.1µF 电容可获得 42V 热插拔能力；无 ILIM、OVLO 设定脚，原理图三步画完。
04 关键参数解读
把 PST3612B 的关键参数按功率、保护、可靠性和封装四个维度梳理（典型值，取自官方规格书）。
| 维度 | 参数 | PST3612B | 说明 |
| 功率 | 导通电阻 RDS(ON) | 210mΩ | 600mA 连续输出下压降可控 |
| 功率 | 最大连续输出电流 | 600mA | 适配磁吸线小电流场景 |
| 功率 | 静态电流 IQ | 40µA（VIN=30V 时 110µA） | 待机功耗低 |
| 保护 | 过压阈值 / 响应 | 6.10V / 100ns | 过压瞬时关断 |
| 保护 | 过流阈值 | 0.85A（固定） | 免设定即用 |
| 保护 | 过流抗毛刺延时 | 430µs | 抗负载瞬态误触发 |
| 保护 | 过温保护 | 165℃ / 130℃ 恢复 | 温度墙高，容限大 |
| 可靠性 | 输入极限耐压 | 50V | 异常输入不易损坏 |
| 可靠性 | 热插拔 | 42V（双 0.1µF） | 磁吸头反复插拔放心 |
| 可靠性 | 短路温升 | ΔT = 15℃ | 短路打嗝不发热 |
| 可靠性 | ESD（HBM） | ±4KV | 抗静电能力强 |
| 封装散热 | 封装 | SOT23（3 脚） | 占板面积小 |
| 封装散热 | 热阻 θJA | 270℃/W | 小电流下散热充裕 |

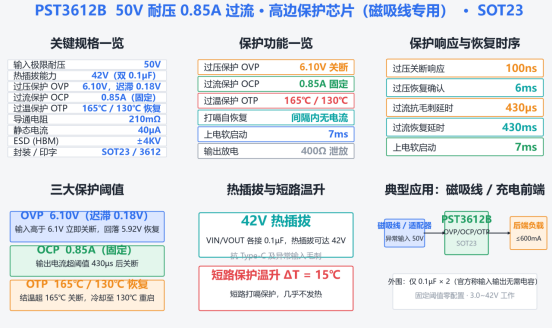

参数全景图：把规格、保护功能、响应时序、阈值、热插拔与短路温升、典型应用集中到一张图里，方便直接放进方案书。
PST3612B 参数全景图（数据来源：官方规格书 v1.0）
05 典型应用电路与外围 BOM
PST3612B 是固定阈值方案，典型接法非常简单：磁吸线或适配器输入接 VIN，VOUT 直接连后端充电电路或低压系统。输入输出各接一颗 0.1µF 电容即可（官方说明输入输出无需电容也可工作，接电容是为了 42V 热插拔余量）。没有 ILIM、OVLO 设定电阻，也没有使能脚，原理图三步就画完。
| 外围器件 | PST3612B | 说明 |
| 输入电容 | 0.1µF（可选） | 为 42V 热插拔余量预留 |
| 输出电容 | 0.1µF（可选） | 改善负载瞬态 |
| 过流设定电阻 | 不需要 | 固定 0.85A |
| 过压设定电阻 | 不需要 | 固定 6.10V |
| 其他 | 无 | 无使能、无状态脚 |
BOM 结论：一颗芯片加两颗 0.1µF 即可工作，适合磁吸线、小体积转接头这类对空间敏感的产品。
06 适用场景参考
按产品形态快速判断 PST3612B 是否适合：
| 产品形态 | 是否适合 | 原因 |
| 磁吸线、磁吸头、Type-C 转接头，负载电流 ≤600mA | 适合 | 50V 耐压、42V 热插拔、短路温升 15℃、SOT23 三脚 |
| 强调短路不发热、打嗝自恢复 | 适合 | 规格书明确标注短路温升 15℃ |
| 需要可编程过流或可调过压 | 不适合 | PST3612B 为固定阈值方案 |
| 大电流负载（≥1A） | 不适合 | 最大连续输出 600mA |
07 典型应用产品
按官方规格书应用范围，PST3612B 适合这些产品形态：
磁吸充电线、磁吸转接头、Type-C 磁吸头——热插拔频繁，需要 42V 热插拔余量与短路不发热
蓝牙耳机、便携式媒体设备——小电流保护，SOT23 节省占板
定位系统及导航设备——低压系统入口保护
热插拔测试工装——官方以 42V 热插拔测试验证通过
