在电动车仪表、车载设备、平衡车以及高压电池供电系统中,常需要把宽范围电池电压降至3.3V、5V或12V,为MCU、传感器、显示背光、通信接口等负载供电。森利威尔 SL3048 是一款集成功率MOSFET的电流模式降压型开关稳压器,输入耐压可达80V,峰值输出电流1.2A,适合此类中等功率、宽输入电压的降压电源设计。
核心定位与电气特性
SL3048 采用ESOP8封装,内部集成高侧功率MOSFET,属于非同步降压拓扑,需要外接续流肖特基二极管。其推荐工作输入电压为5V至60V,极限电源电压为80V;峰值输出电流能力为1.2A,实际持续输出能力受芯片结温、散热条件和输入输出压差限制。开关频率典型值为450kHz,高侧导通电阻典型值为1Ω,在合适的外围条件下效率可超过90%。
对于电池供电场合,SL3048 的关断电流典型值仅0.1μA,静态电流典型值1.5mA。这使得它在电动车仪表待机、车载设备休眠等场景中,有助于降低系统静态功耗。芯片内部基准电压为0.816V,输出电压通过FB脚外部分压电阻设定,可覆盖3.3V、5V、12V等常见仪表电源轨。
宽输入电压与电动车仪表适配
电动车仪表通常直接从48V、60V或72V电池组取电,负载侧则需要3.3V、5V、12V等低压电源。SL3048 的80V输入耐压为这类高压母线提供了余量,推荐工作范围5V至60V,能够覆盖常见的电动车电池电压区间。其欠压保护上升阈值典型3.6V、下降阈值典型3V、迟滞0.6V,可在输入上电和跌落过程中维持稳定使能状态,避免低压误动作。

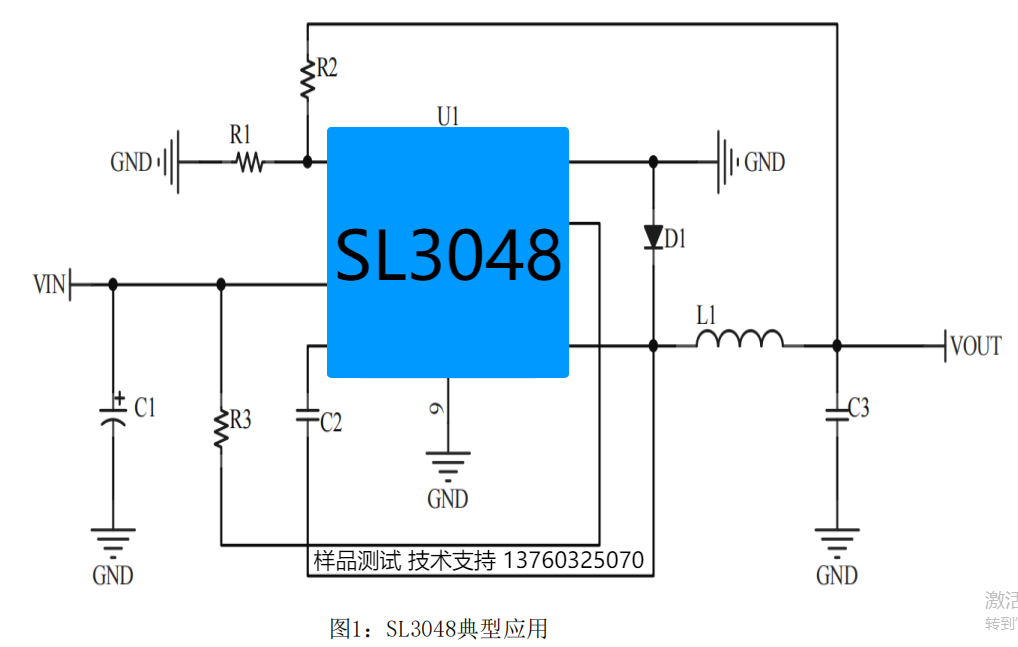

在输出设置方面,手册给出了常用参考电阻值:3.3V输出时R1取10kΩ、R2取30kΩ;5V输出时R1取10kΩ、R2取51kΩ;12V输出时R1取10kΩ、R2取137kΩ。典型应用图中,5V/1A方案使用22μH电感、4.7μF输入电容、22μF输出电容和SS210肖特基二极管;12V/0.8A方案同样采用22μH电感,反馈上电阻调整为137kΩ。这些配置可作为硬件工程师快速起步的参考。
电流模式控制与效率策略
SL3048 采用电流模式控制架构。内部误差放大器的输出与峰值电感电流成比例,再与内部0.816V基准比较,从而稳定输出电压。电流模式控制带来的优势是输入电压变化时的前馈响应较好,环路补偿相对简单,适合宽输入范围应用。
450kHz开关频率在效率与外围尺寸之间取得平衡。较高的开关频率允许使用较小容值和较小体积的电感、电容,同时不至于带来过高的开关损耗。芯片最小导通时间典型130ns,高侧电流限制阈值典型1.7A,可限制电感峰值电流。对于大多数应用,手册建议电感直流额定电流至少比最大负载电流大25%,直流电阻小于200mΩ;电感纹波电流取最大负载电流的30%左右。输出电容建议使用低ESR的X5R或X7R陶瓷电容,22μF通常可满足多数应用;输入电容4.7μF即可,高压输入时建议电解电容就近并联0.1μF陶瓷电容,以抑制开关机时的输入电压尖峰。
保护机制与可靠性
SL3048 的保护功能覆盖了降压电源常见的故障场景:
- 逐周期过流保护:高侧电流限制阈值典型1.7A,逐周期限制电感电流,避免过流损坏。
- 输出短路关断保护:输出短路时芯片可关断工作,提升系统安全性。
- 软启动:内部软启动时间典型1.2ms,可抑制上电时的输出过冲和输入冲击电流。
- 过热关断:结温超过130℃时关断输出,低于115℃时恢复,迟滞20℃,防止高温环境下持续工作。
- 使能控制:EN脚上升阈值典型1.4V,下降阈值典型0.3V。不控制使能时,建议用200kΩ至300kΩ电阻上拉到VIN,不能悬空;可由MCU拉低实现关断。
极限参数方面,SL3048 的VIN范围为-0.3V至80V,SW为-0.3V至VIN+0.3V,BST为VSW+6.0V,其它管脚-0.3V至6.0V。存储温度-40℃至150℃,环境温度-40℃至105℃,推荐工作环境温度-40℃至85℃。热阻典型65℃/W,静电防护2000V。ESOP8背面的EP既是地,也是散热焊盘,PCB布局时应尽量大面积铺铜,以利于散热和更大电流输出。
设计便利性与兼容性
SL3048 的外围电路较简单,管脚功能清晰:FB为反馈脚,VIN为输入电源,BST为自举脚,SW为内置MOS管S极,EN为使能脚,GND为芯片地,EP为地兼散热。典型应用中,BST与SW之间接100nF自举电容,续流二极管推荐快速开关、低正向压降的肖特基二极管,如SS210。输出电容兼容低ESR陶瓷电容,有助于减小输出纹波并保持环路稳定。
在兼容性方面,SL3048 可配合MCU使能控制,适合需要休眠唤醒的车载和仪表系统;其宽输入范围可兼容多种电池供电母线;ESOP8封装和常见非同步降压外围架构,便于硬件工程师沿用既有降压设计经验。作为国产宽压降压芯片,森利威尔 SL3048 在国产化选型中提供了集成MOS、80V耐压、低关断电流和完整保护功能的选项,适合对供应链自主可控有要求的项目。
PCB布局要点
PCB布局对宽压降压电路的稳定性至关重要。SL3048 的布局建议包括:
1. 输入电容、BST与SW之间的自举电容尽量靠近芯片管脚。
2. 芯片背面EP尽量大面积铺铜,通过散热过孔连接到底层或内部地平面。
3. 大电流路径GND、VIN、SW走线尽量短而粗,减小寄生电感和压降。
4. SW节点远离FB反馈信号,避免开关噪声耦合到反馈网络。
5. 反馈分压电阻靠近FB脚,反馈走线尽量短,并远离电感和续流二极管。
应用场景总结
SL3048 适合输入电压较高、输出功率中等、待机功耗敏感的降压场景。在电动车仪表中,它可将48V、60V或72V电池电压降至3.3V、5V或12V,为仪表MCU、显示模块、传感器和通信接口供电;在车载设备、平衡车、电池供电系统中,也可用于高压功率转换和低压电源轨生成。其80V输入耐压、1.2A峰值电流、450kHz开关频率、0.1μA关断电流以及逐周期过流、短路关断、软启动和过热关断保护,为硬件工程师提供了一个外围简洁、保护完整、适合宽压输入的国产降压电源方案。
