SL3180替换LTC7801 耐压150V降压恒压3.3V 5V 12V芯片
在高压至低压的电源转换领域,尤其是在汽车电子、工业电力系统和电池供电设备中,宽输入电压范围的降压DC-DC转换器始终占据核心地位。长期以来,LTC7801等进口芯片凭借其高耐压和稳定性被广泛采用。然而,随着国产半导体技术的沉淀与突破,国产森利威尔原厂SL3180作为一款高集成度、高可靠性的异步开关降压型DC-DC转换器,正成为替换LTC7801的理想国产替代方案。
核心概况与兼容替代能力

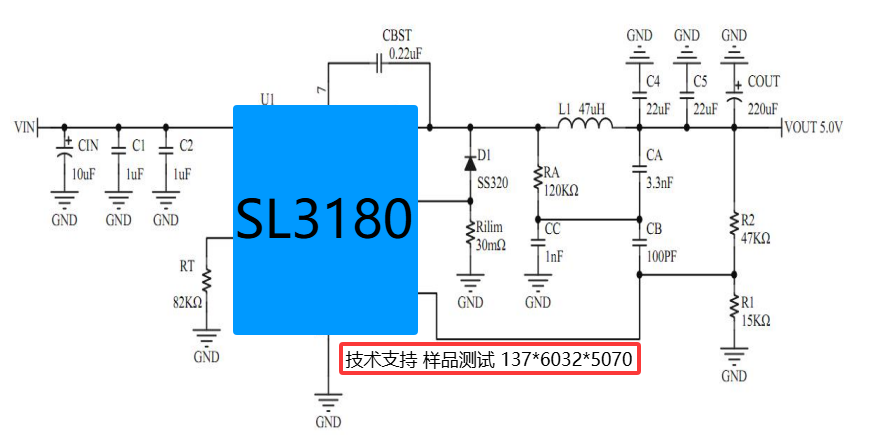

国产森利威尔原厂SL3180是一款支持6V至150V宽输入电压的异步降压转换器,最大可提供3A的连续输出电流。其采用ESOP8封装,内部集成了功率管,外围电路极为精简。
在兼容性方面,SL3180在设计逻辑上完美契合了传统高压降压方案的需求。它采用了与高端控制器类似的恒定导通时间(COT)控制模式,并支持外部环路补偿。对于需要恒压输出3.3V、5V或12V的系统,只需通过FB引脚的外部电阻分压网络即可精准设定输出电压。这种架构使得SL3180在替换LTC7801等同类高压芯片时,无需对系统拓扑进行大幅改动,极大地降低了国产化替代的研发门槛和试错成本。
SL3180芯片的技术优点
1. 卓越的宽压与高频适应性
芯片支持6V至150V的极宽输入电压范围。通过RT引脚外接对地电阻,用户可以在100KHz至1MHz的范围内灵活调节开关频率。这不仅有助于避开系统敏感频段,还能通过高频化缩小电感及电容的体积,提升功率密度。
2. 高效轻载与优秀瞬态响应
得益于纹波电压模式控制(COT),SL3180在轻载时会自动进入跳周期模式,大幅降低开关损耗,实现极高的转换效率。同时,在快速启动或大负载突变阶段,调节器能以最小关断时间运行,实现极快的负载瞬态响应,减小输出电压下冲。
3. 完善的多重安全防护机制
高压应用对可靠性要求严苛。SL3180内置了3ms的固定软起动,有效抑制启动瞬间的浪涌电流。此外,芯片集成了逐周期限流保护、欠压锁定(UVLO)、过热关断保护(TSD)、输出过载及过压保护。特别值得一提的是其“打嗝模式”保护:当发生过载或短路时,内部计数器触发,芯片停止开关并进入约65mS的关断状态,随后自动重启,这种机制能显著降低短路状态下的平均电流,防止芯片过热损坏。
4. 低待机功耗与自举稳压设计
芯片具备低至微安级的关断电流和极低的静态电流,非常适合对静态功耗有要求的电池供电系统。其内部集成了由VIN供电的线性稳压器,输出约5V的驱动电压,且功率MOSFET驱动由外部自举电容(接于BST与SW之间)供电,内置自举欠压锁定,确保了高侧开关管在宽压输入下的稳定驱动。
典型应用场景
基于其宽压、大电流及高可靠性的特点,国产森利威尔原厂SL3180广泛应用于以下场景:
汽车系统与电动车车载设备:适应汽车电子中复杂的电压波动,为车载信息娱乐系统、传感器提供稳定供电。
工业电力系统:在48V、72V甚至更高电压的工业母线降压应用中,提供可靠的3.3V、5V、12V逻辑电源。
电池供电系统与平衡车:宽输入电压完美匹配多串锂电池组的放电范围,低待机功耗有助于延长电池续航。
高电压功率转换模块:作为中间级降压转换器,为后级低压电路提供纯净的电源。
工程设计与Layout建议
对于高压大电流的DC-DC转换器,PCB布板是决定系统稳定性的关键。在使用SL3180时,需特别注意以下几点:
限流设置:ILIM引脚的限流电阻需靠近芯片引脚,且由于需要通过较大电流,建议使用1812或更大封装(≥0.5W)以提高耐热性。
电源与滤波:VIN输入电容和VOUT输出电容必须尽可能靠近芯片放置,以吸收高频开关纹波。
敏感信号隔离:FB反馈走线应尽量远离电感和SW等功率节点(高dV/dt点),FB电阻需靠近芯片引脚,以避免噪声耦合导致输出不稳。
散热与环路:SW节点、功率电感等构成的功率环路面积要尽量小且走线粗短;芯片底部的EP(VIN)引脚应大面积铺铜,以利用PCB进行有效散热。
作为一款成熟稳定的国产芯片,国产森利威尔原厂SL3180不仅在耐压、输出电流及各项保护机制上表现出色,更以高兼容性、精简的外围电路和优异的瞬态响应,为高压降压市场提供了一个极具工程价值的国产替代方案。在追求供应链自主可控的当下,SL3180无疑是替换LTC7801等传统高压芯片的务实之选。
