一、案例背景
油气开采、油田集输站点工况偏远、环境恶劣，开采罐体、输送管道、集输设备的液位、压力、温度参数是保障油气开采安全、稳定输送的核心监测指标。为提升油气开采智能化监测水平，各大油气田逐步更换部署HART智能液位、压力变送器，设备具备耐高低温、抗风沙、防腐蚀、适配野外恶劣工况的优势，可高精度采集油气开采核心工艺数据。但多数油气田现场SCADA监控系统为早期搭建的传统模拟量系统，仅支持4-20mA模拟量信号接收解析，无法识别HART数字通信协议，导致野外大量智能监测设备数据无法上传中控平台，开采设备监测数据断层。油气站点分布分散、人工巡检难度大、成本高，传统人工监测模式无法实现全天候管控，极易引发管道超压、罐体液位异常等安全隐患。为实现油气开采智能化监测，企业部署远创智控YC-HART-MA工业网关，依托物联网网关、智能网关协议转换能力，实现HART数字信号转模拟量信号，打通油气设备与上位系统通信链路，实现开采数据全自动采集与远程监控。
二、项目痛点
本次油气田改造项目存在多项行业典型痛点。
第一，协议适配断层，野外HART智能变送器输出数字信号，老旧SCADA系统仅兼容模拟量信号，协议不匹配导致智能设备数据无法上传，设备监测功能失效。
第二，巡检管控难度大，油气站点分散、地理位置偏远、环境恶劣，人工巡检耗时费力、成本极高，无法实现高频次监测，工况隐患排查不及时。
第三，数据管控缺失，人工记录数据滞后、误差大、无统一归档，无法为油气开采工艺优化、设备运维、安全溯源提供数据支撑。
第四，整体改造成本高昂，全面升级野外工控系统、更换设备工程量极大，停工运维影响油气产能，亟需依托协议转换网关、数据采集器实现轻量化升级。
三、网关核心功能
本次使用的YC-HART-MA网关是专为野外恶劣工况设计的工业级智能网关、物联网网关，高度适配油气开采场景。设备具备精准HART协议解析能力，可无损解析油气液位、压力变送器数字信号，稳定转换为标准4-20mA模拟量信号，信号传输稳定、无失真、耐环境干扰。作为专业数据采集器，可7×24小时不间断采集野外油气开采参数，自动规整、上传、存储数据，实现远程数据溯源与监测。设备采用野外工业防护设计，耐高低温、抗风沙、防腐蚀、抗电磁干扰，适配油气田复杂野外工况，免编程即插即用，不占用上位系统资源，具备故障自检、断点续传、远程运维功能，极大降低野外设备运维难度。
四、解决方案
针对油气田协议不兼容、巡检难度大、监测滞后的痛点，本次采用轻量化、易部署、低成本的改造方案，无需更换野外变送器、中控SCADA系统。系统以协议转换网关为核心中转设备，搭建三级远程监测架构：采集层由野外HART智能变送器实时采集罐体液位、管道压力、开采温度数据；中转层通过YC-HART-MA工业网关完成HART协议解析、信号转换、数据远程传输；管控层由中控SCADA系统接收模拟量信号，实现野外工况数据远程展示、异常报警、数据归档、远程运维。整套方案快速打通油气田远程通信链路，破除野外数据孤岛，实现油气开采无人化、自动化远程监测。

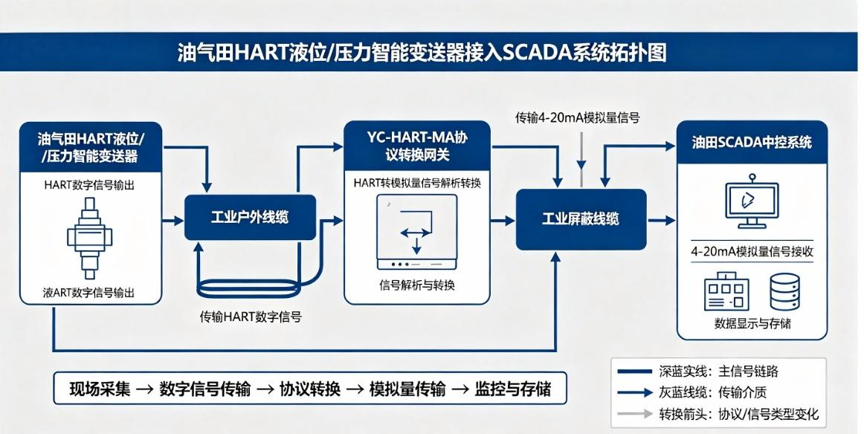

五、网络拓扑图
六、实施过程
项目施工便捷、无需大规模停工，不影响油气正常开采。
第一步，现场勘测，摸排各野外站点变送器参数、安装环境、中控系统接口规格，制定户外设备安装与防护布线方案。
第二步，设备安装，固定户外防护型网关设备，铺设耐候工业线缆，完成设备精准对接。
第三步，参数配置，调试协议解析、信号转换精度、数据上传频率，适配油气开采监测标准。
第四步，长期试运行，远程监测数据传输稳定性，排查户外环境干扰问题，优化设备参数，验收合格后正式投入无人值守运行。
七、项目前后对比
改造前，油气田野外智能变送器无法接入中控系统，开采工况完全依赖人工野外巡检，巡检成本高、效率低、数据滞后，无法实时监测设备异常，管道、罐体安全隐患无法及时排查，开采监测智能化水平极低。
改造后，依托工业网关、智能网关实现信号无缝转换，野外开采参数全自动远程采集、上传、归档，实现24小时无人值守在线监测，异常工况远程报警，彻底破除野外数据孤岛。大幅降低人工巡检成本，提升油气开采安全管控能力与自动化监测水平，保障油气产能稳定。
八、前景适配行业
本方案适配油气全产业链场景，可广泛应用于陆上油气田、海上平台辅控、油气集输站、加气站工控监测等领域。油气行业野外工控系统升级难度大、成本高，依托物联网网关、数据采集器开展协议转换轻量化改造，是油气行业数字化转型、无人值守改造的主流方案，行业应用前景广阔。
九、项目总结
本次油气田智能化改造项目，依托高性能协议转换网关、工业网关，以低成本、易部署、免停工的方式，解决了野外油气设备与中控系统协议不兼容的核心难题。通过网关协议解析、信号转换、远程数据采集传输功能，成功打通油气开采远程监测数据链路，实现野外工况数据实时化、远程化、智能化管控。项目适配野外恶劣工况、运维简单、稳定性强，大幅降低油气田人工运维成本与安全生产风险，为油气行业分布式站点智能化、无人化改造提供了成熟可复制的落地案例。
