数字频率计设计Verilog代码Quartus SF-CY4 开发板

名称：数字频率计设计Verilog代码Quartus SF-CY4 开发板

软件：Quartus

语言：Verilog

代码功能：

基于FPGA设计一个数字频率计，基本要求如下:

(1) 测量方波的频率，频率测量范围为0HZ—999KHZ。

(2) 具有2个量程：0HZ—999HZ，1KHZ—999KHZ。

(3) 用3位数码管显示测量值，用LED灯指示超量程。

(4) 使用等精度测量。

(5) 在代码里写一个信号发生器用于输出波形。

(6) Verilog语言。

使用说明：

4表示超量程

1表示1档，单位Hz

2表示2档，单位Khz

超量程就显示全0

测得频率是内部产生的测试信号

内部产生了各个档位的频率信号

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

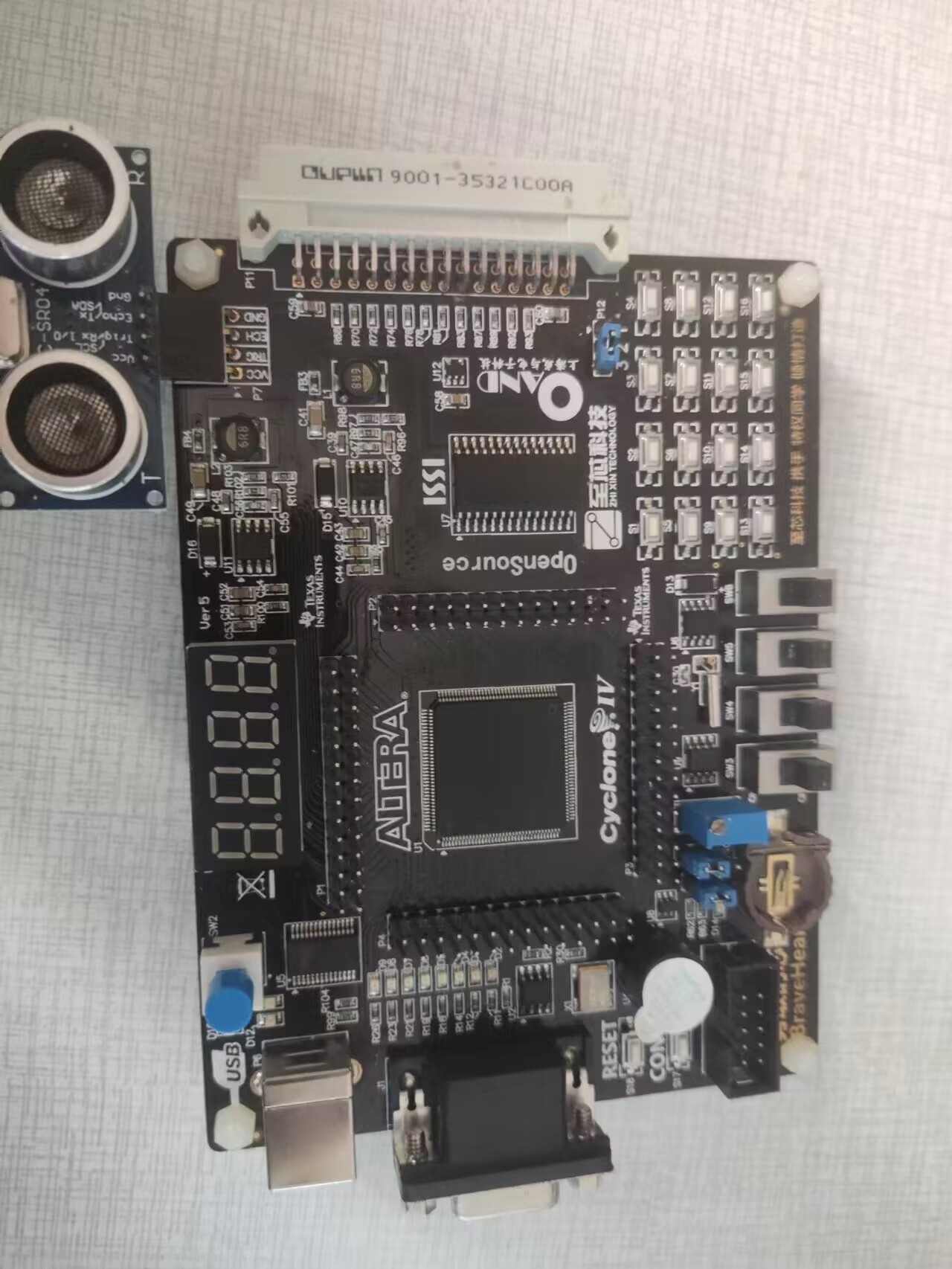

本代码已在SF-CY4 开发板验证，SF-CY4 开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

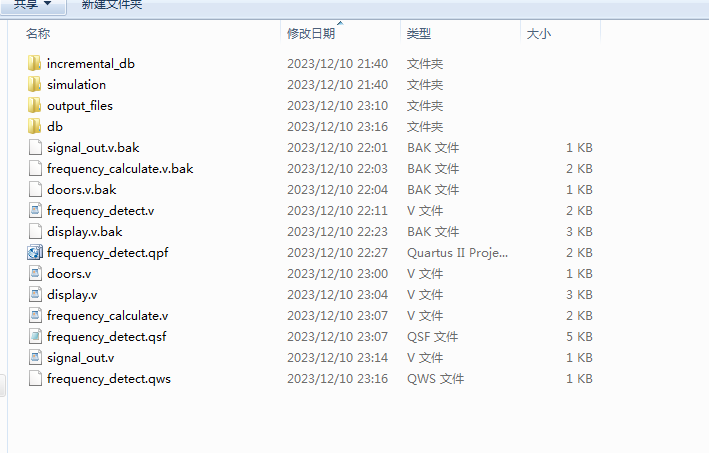

工程文件

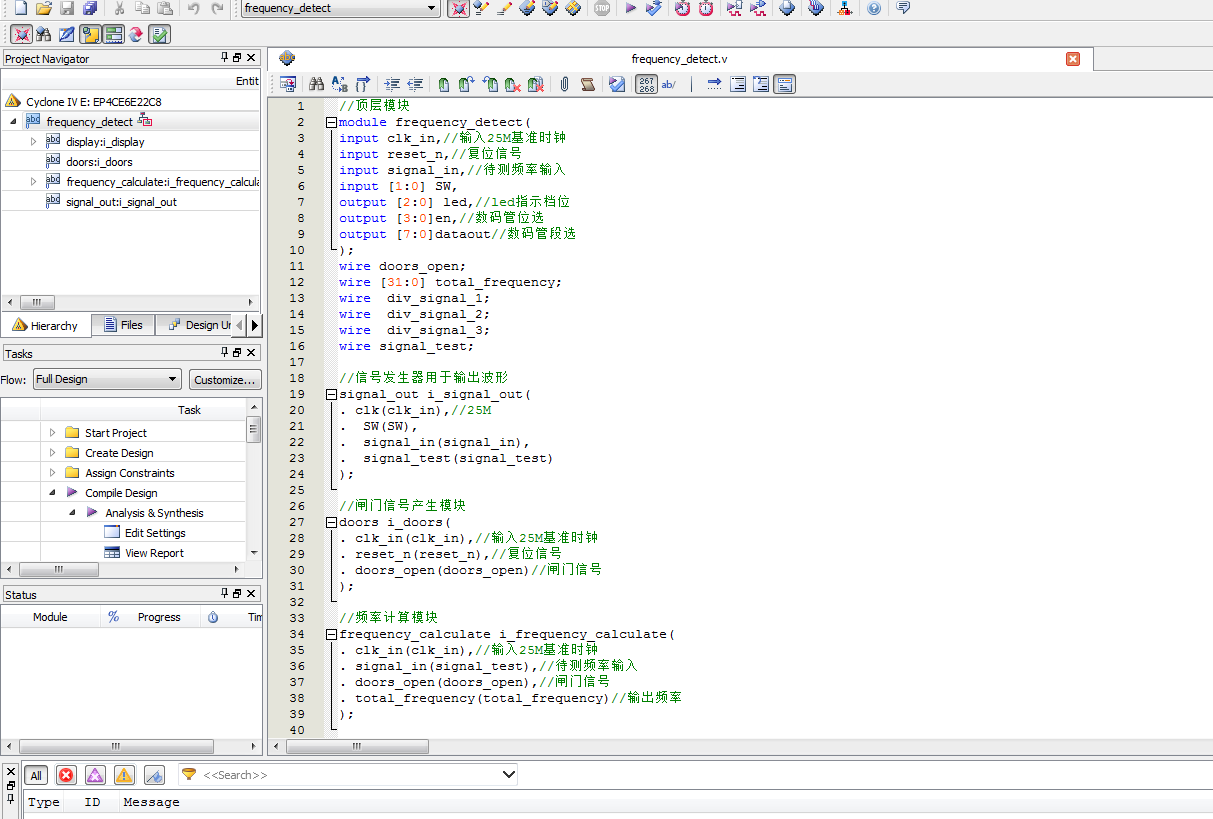

程序文件

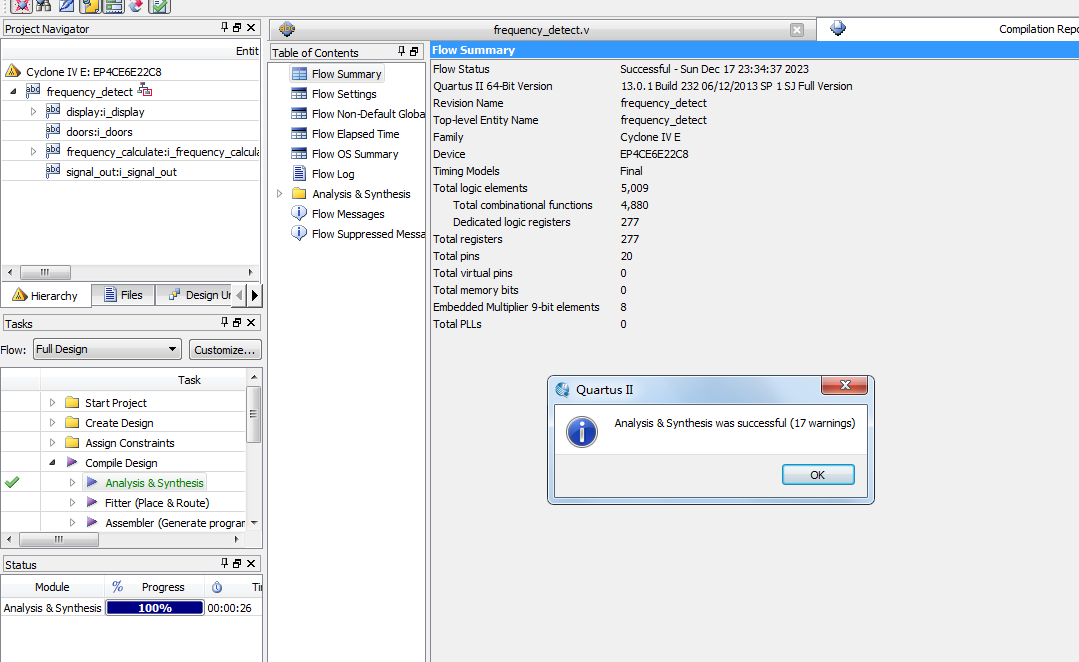

程序编译

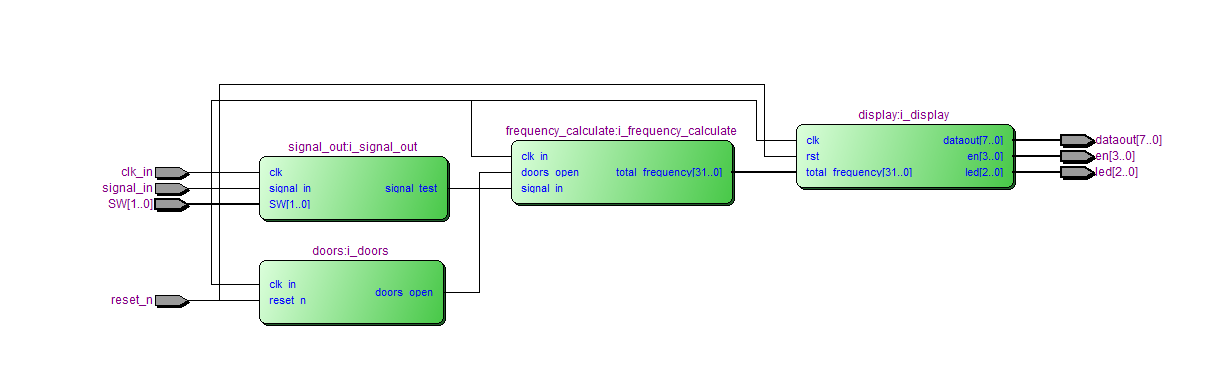

RTL图

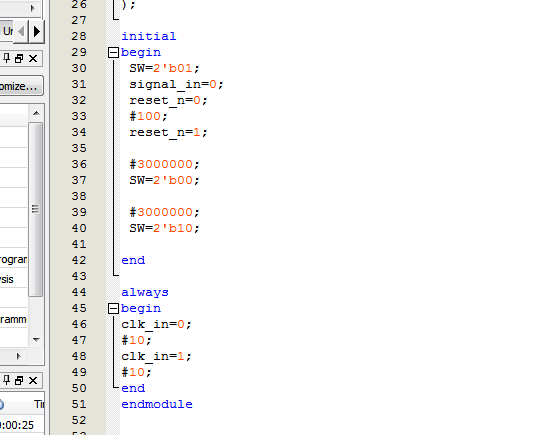

Testbench

仿真图

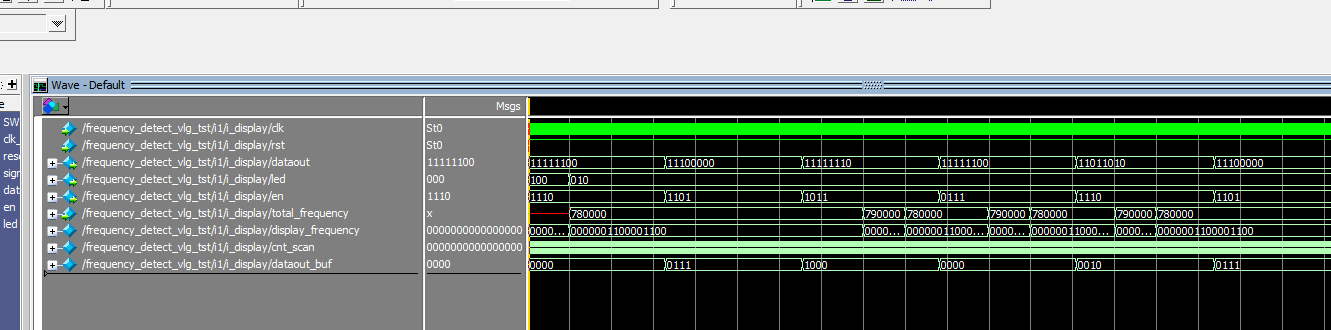

显示模块

闸门模块

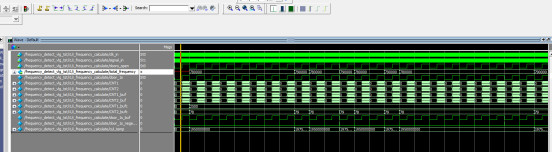

频率计算模块

待测信号输出模块

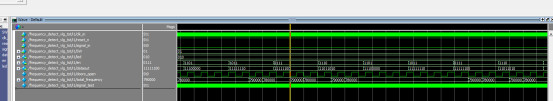

整体仿真

部分代码展示:

//频率计算模块
module frequency_calculate(
input clk_in,//输入基准时钟
input signal_in,//待测频率输入
input doors_open,
output [31:0]total_frequency//输出频率
);
wire door_1s;
assign door_1s=doors_open;
reg [31:0] CNT1=32'd0;//基准时钟计数器
reg [31:0] CNT2=32'd0;//待测频率计数器
reg [31:0] CNT1_buf=32'd0;//基准时钟计数器寄存器
reg [31:0] CNT2_buf=32'd0;//待测频率计数器寄存器
reg [31:0] CNT1_bufc=32'd0;//基准时钟计数器寄存器
reg [31:0] CNT2_bufc=32'd0;//待测频率计数器寄存器
always@(posedge clk_in)
if(door_1s==1)begin
CNT1<=CNT1+32'd1;//基准时钟计数器
end
else begin
CNT1<=32'd0;
end
always@(posedge signal_in)
if(door_1s==1)begin
CNT2<=CNT2+32'd1;//待测频率计数器
end
else begin
CNT2<=32'd0;
end
reg door_1s_buf=0;
always@(posedge clk_in)
door_1s_buf<=door_1s;
wire door_1s_negedge;
assign door_1s_negedge=~door_1s & door_1s_buf;//闸门信号下降沿
always@(posedge clk_in)
begin
CNT1_buf<=CNT1;//基准频率计数
CNT2_buf<=CNT2;//待测频率计数
end

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1044
