基于FPGA的累加器及数码管显示VHDL代码Quartus仿真

名称：基于FPGA的累加器及数码管显示VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

累加器及数码管显示

1、可以通过按键输入1~9；

2、数字输入后进行累加，将累加结果显示在数码管。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

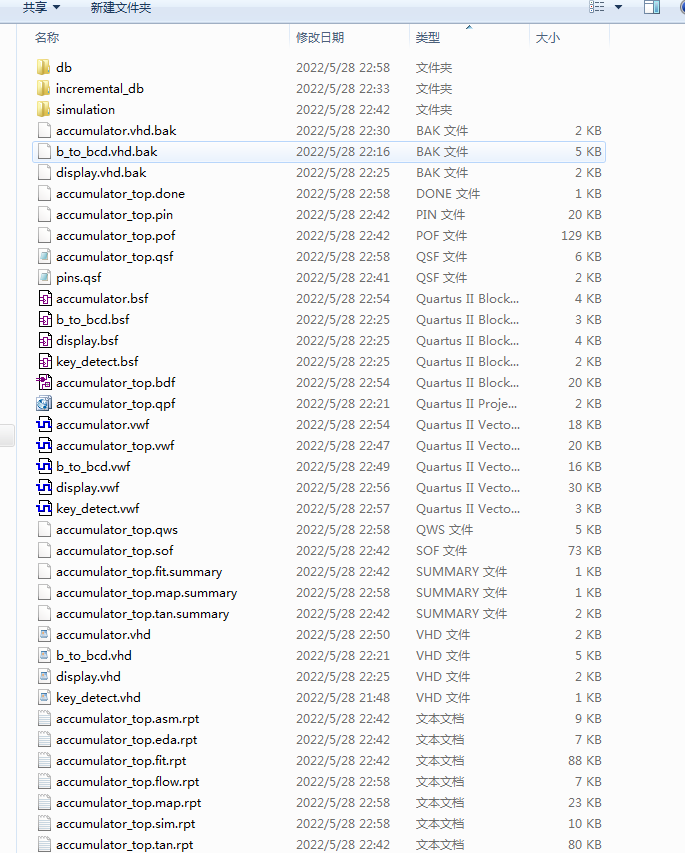

1. 工程文件

2. 程序文件

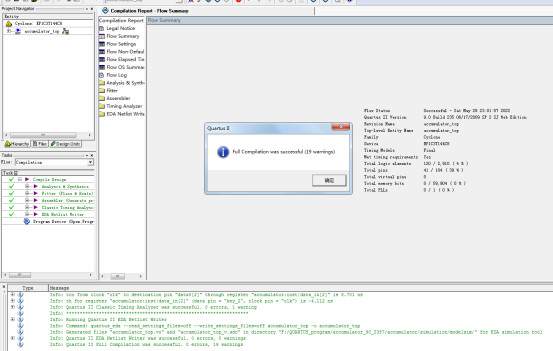

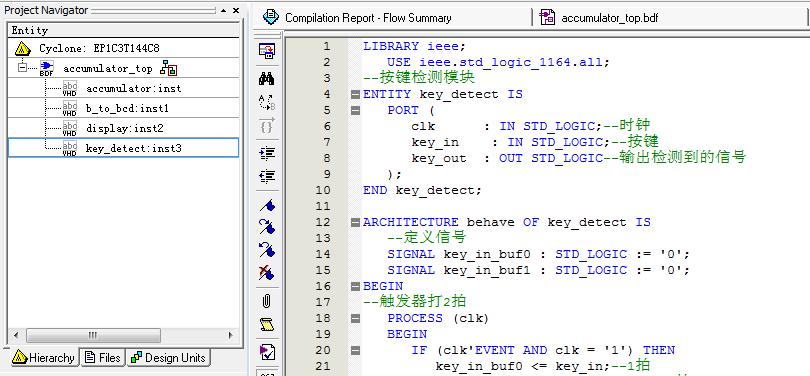

3. 程序编译

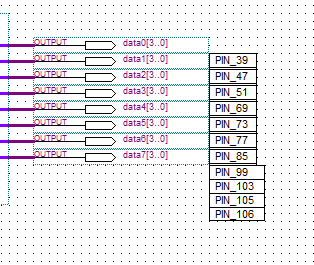

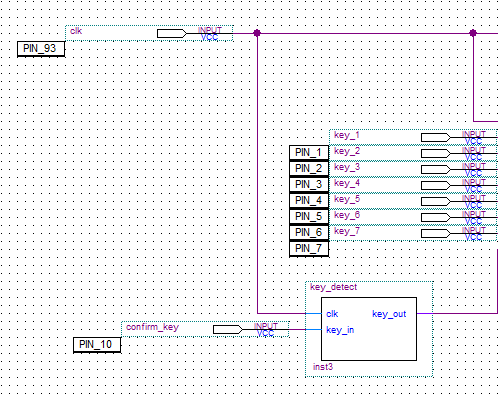

4. 管脚分配

时钟接1000Hz左右

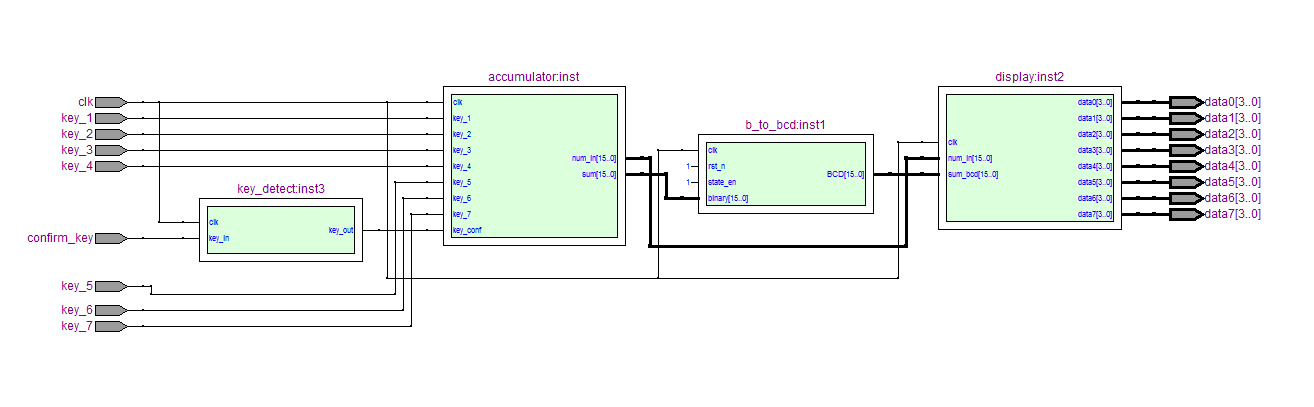

5. RTL图

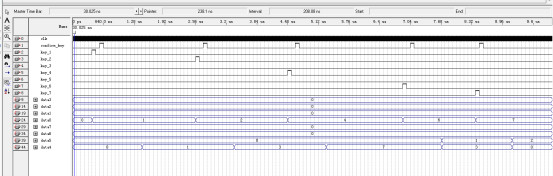

6. 仿真图

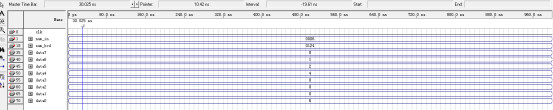

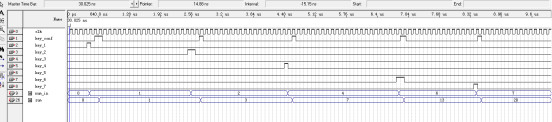

整体仿真图

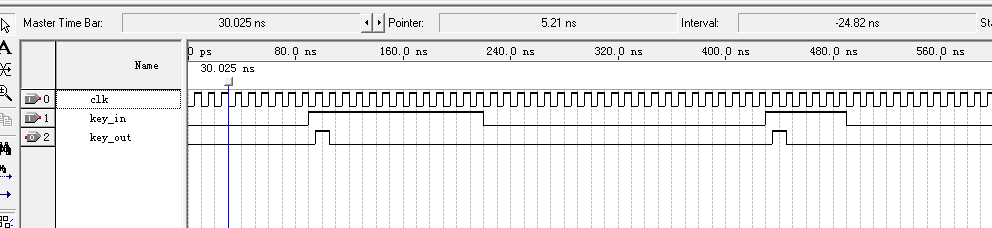

按键模块

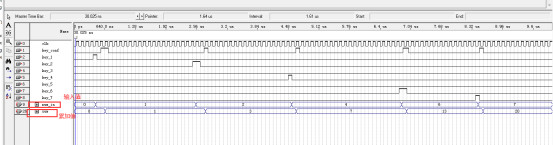

累加模块

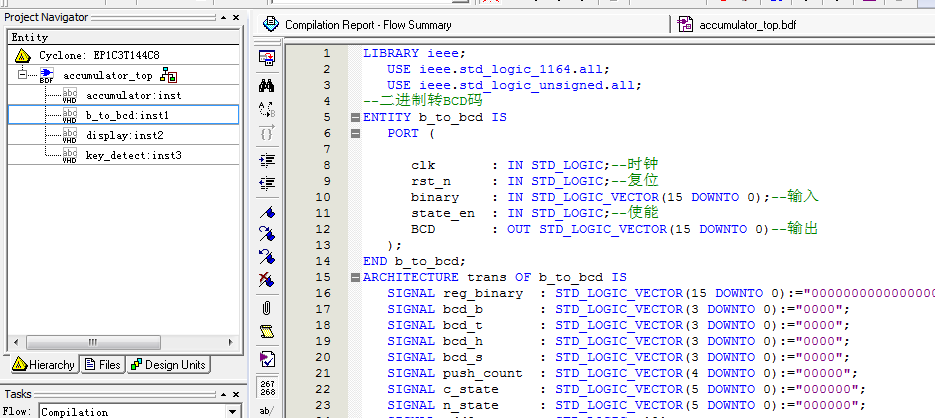

BCD转换模块

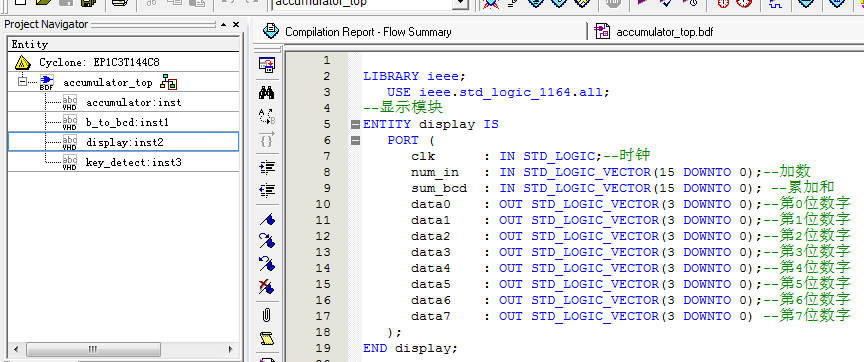

显示模块

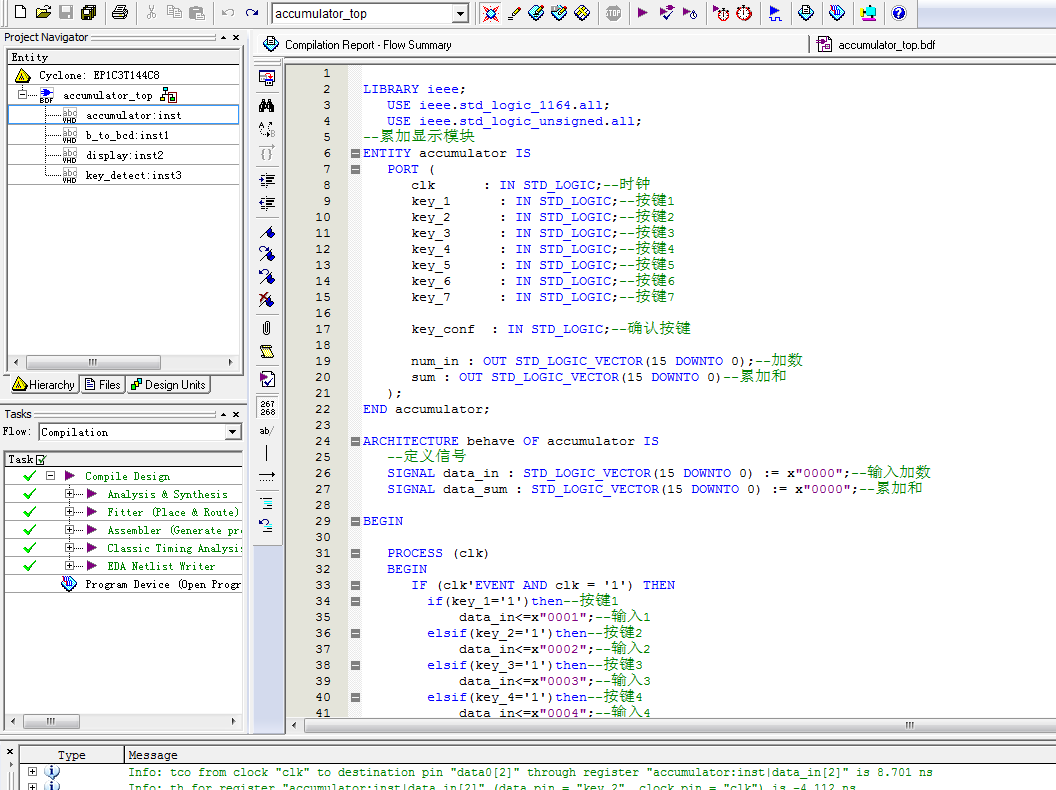

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--累加显示模块
ENTITY accumulator IS
   PORT (
      clk      : IN STD_LOGIC;--时钟
      key_1      : IN STD_LOGIC;--按键1
  key_2      : IN STD_LOGIC;--按键2
  key_3      : IN STD_LOGIC;--按键3
  key_4      : IN STD_LOGIC;--按键4
  key_5      : IN STD_LOGIC;--按键5
  key_6      : IN STD_LOGIC;--按键6
  key_7      : IN STD_LOGIC;--按键7

      key_conf  : IN STD_LOGIC;--确认按键

      num_in : OUT STD_LOGIC_VECTOR(15 DOWNTO 0);--加数
      sum : OUT STD_LOGIC_VECTOR(15 DOWNTO 0)--累加和
   );
END accumulator;
ARCHITECTURE behave OF accumulator IS
   --定义信号
   SIGNAL data_in : STD_LOGIC_VECTOR(15 DOWNTO 0) := x"0000";--输入加数
   SIGNAL data_sum : STD_LOGIC_VECTOR(15 DOWNTO 0) := x"0000";--累加和

BEGIN

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
        if(key_1='1')then--按键1
data_in<=x"0001";--输入1
elsif(key_2='1')then--按键2
data_in<=x"0002";--输入2
elsif(key_3='1')then--按键3
data_in<=x"0003";--输入3
elsif(key_4='1')then--按键4
data_in<=x"0004";--输入4
elsif(key_5='1')then--按键5
data_in<=x"0005";--输入5
elsif(key_6='1')then--按键6
data_in<=x"0006";--输入6
elsif(key_7='1')then--按键7
data_in<=x"0007";--输入7
end if;
      END IF;
   END PROCESS;

   PROCESS (clk)
   BEGIN
      IF (clk'EVENT AND clk = '1') THEN
        if(key_conf='1')then--确认按键
data_sum<=data_sum+data_in;--累加
end if;
      END IF;
   END PROCESS;

   num_in<=data_in;
   sum<=data_sum;

END behave;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=699
