并串转换器和串并转换器VHDL代码Quartus仿真

名称：并串转换器和串并转换器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

本项目将涉及VHDL中并行到串行和串行到并行转换器的开发和仿真。

数字系统通常采用并行字节的数据，并通过一根传输，以节省线面积，减少串扰影响，提高时钟速度，或保持设备之间的兼容性。

本练习将介绍组件实例化和在单个项目中使用多个VHDL模块文件。

在VHDL中设计复杂的系统时，通过几个VHDL模块传播系统的功能块是很好和常见的做法，从而增加代码的简易性和功能性。

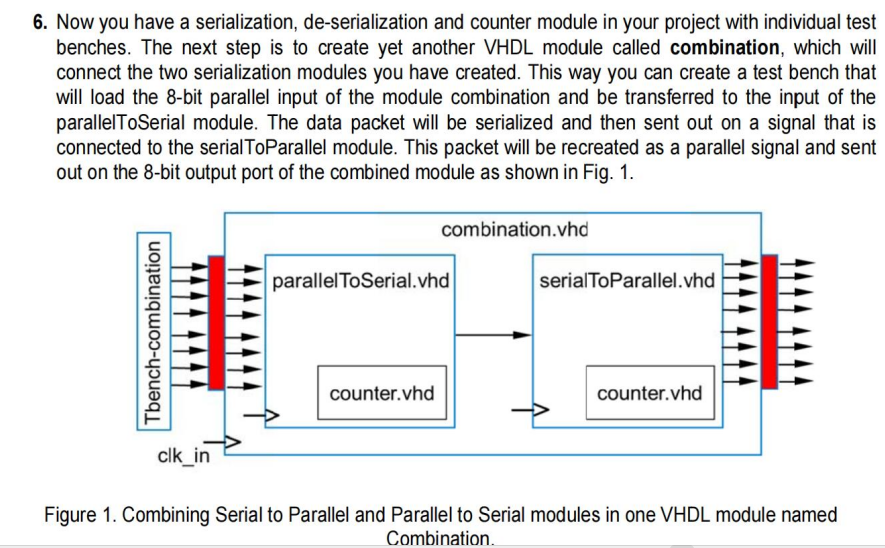

代码结构框图如下：

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

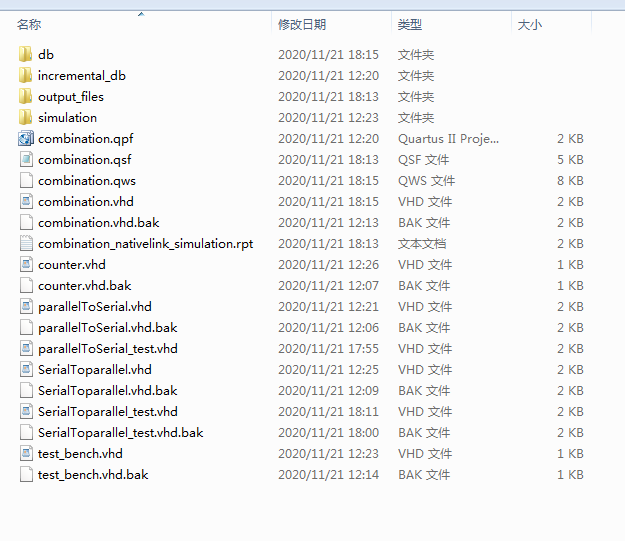

1.工程文件

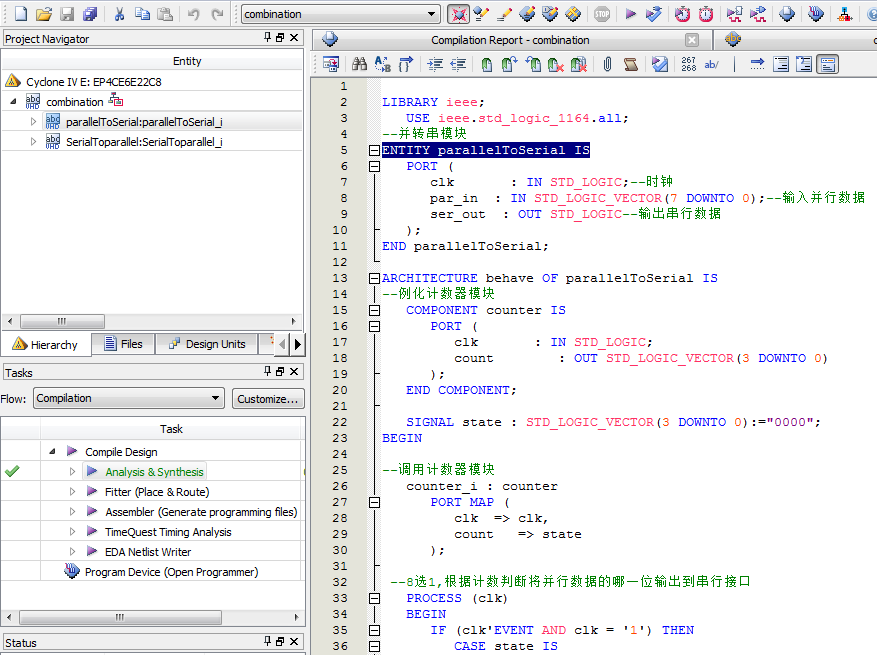

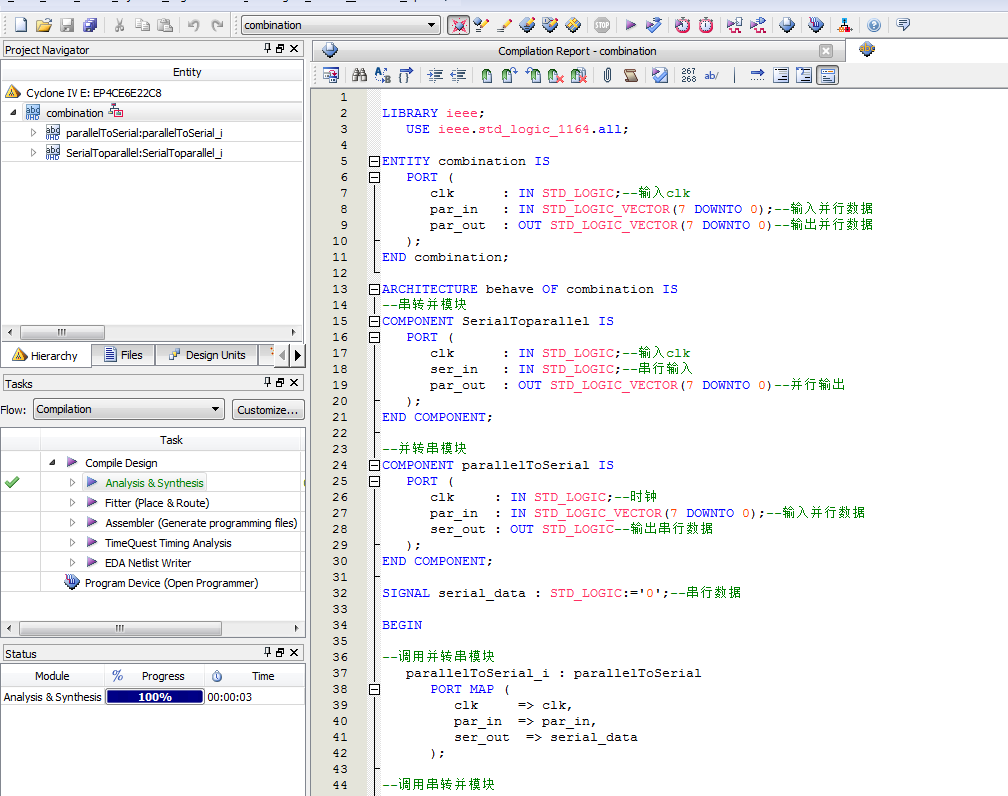

2.程序文件

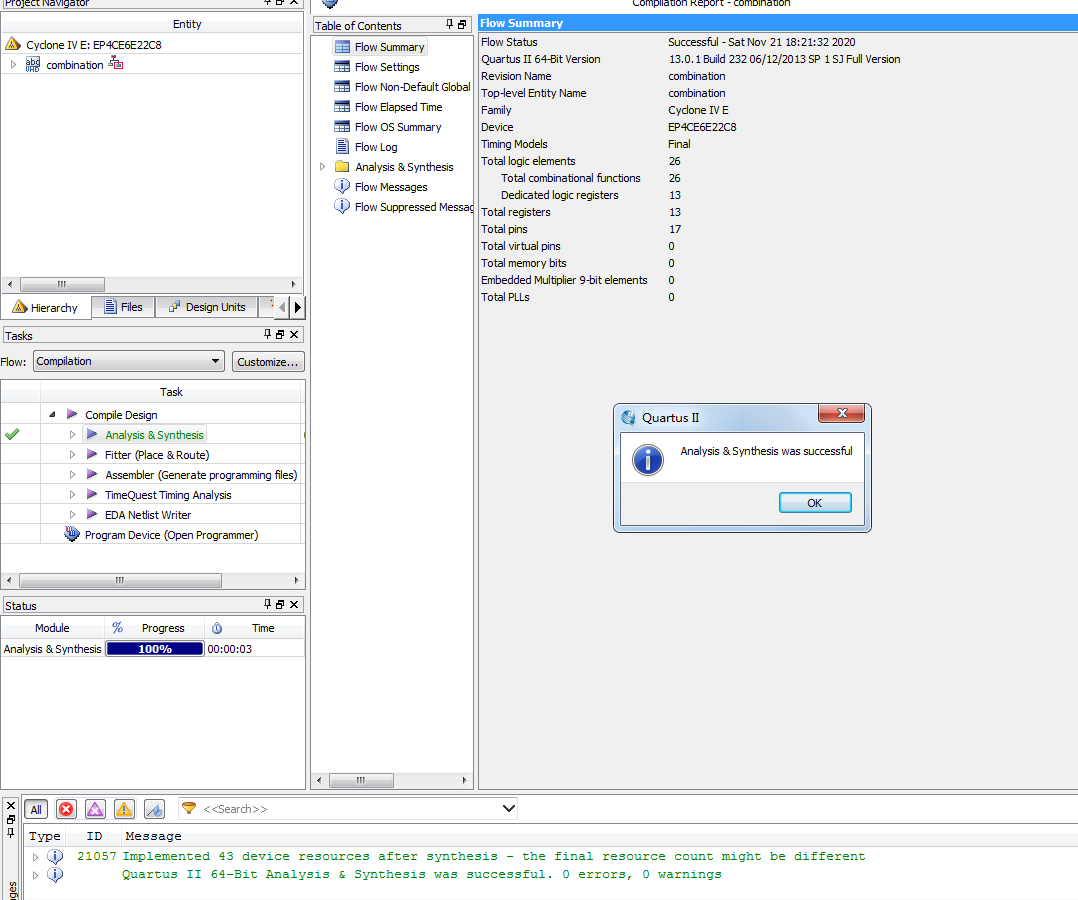

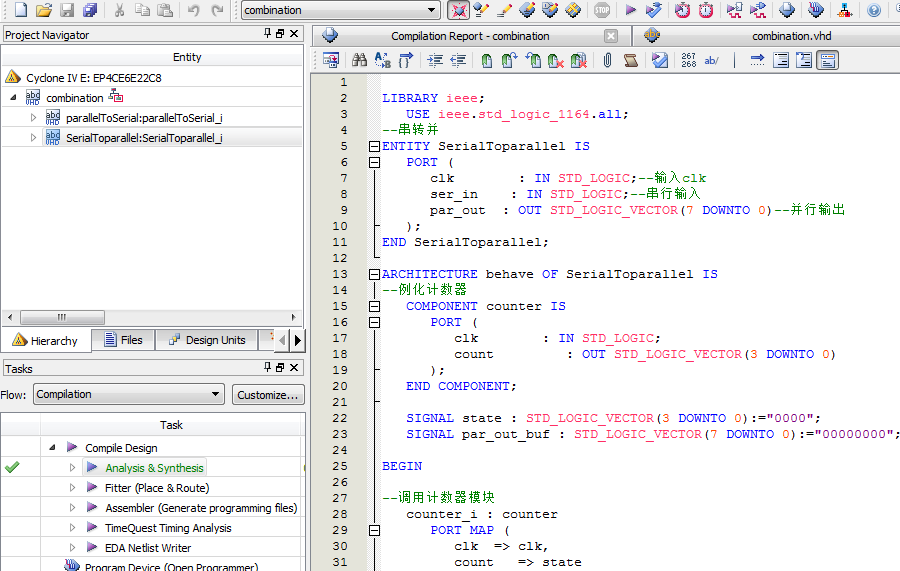

3.程序编译

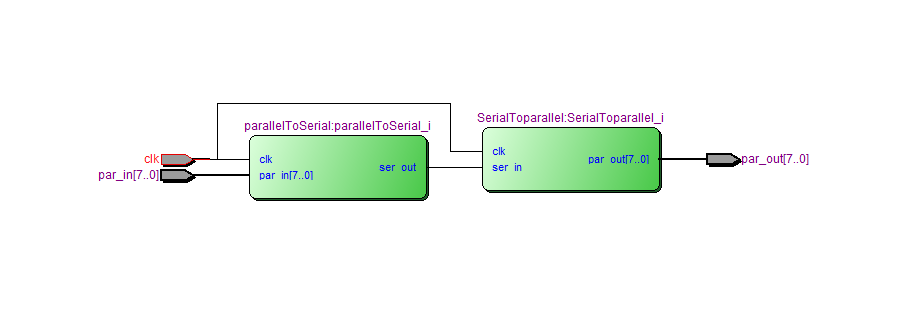

4.RTL图

5.程序仿真

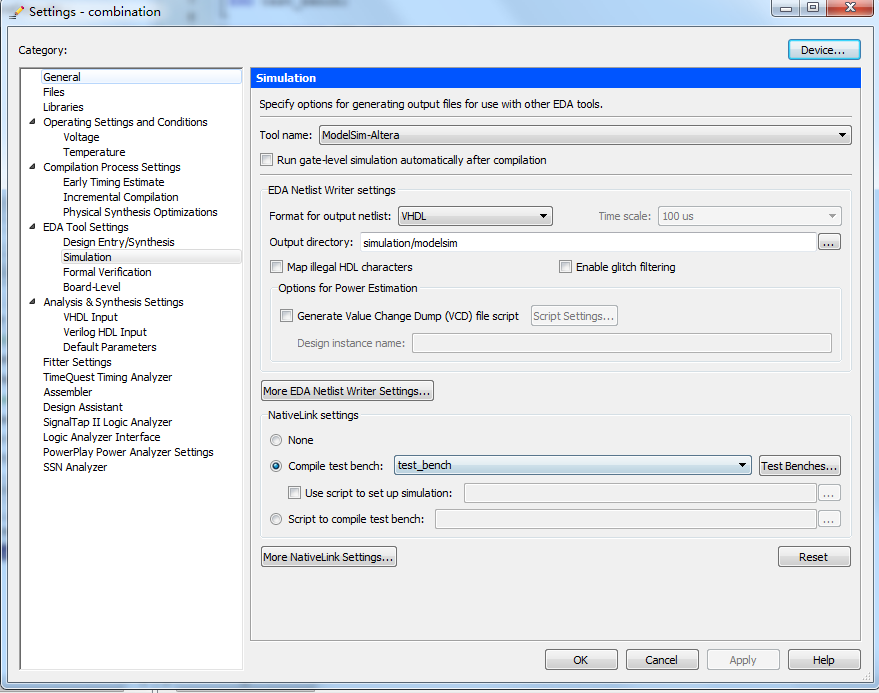

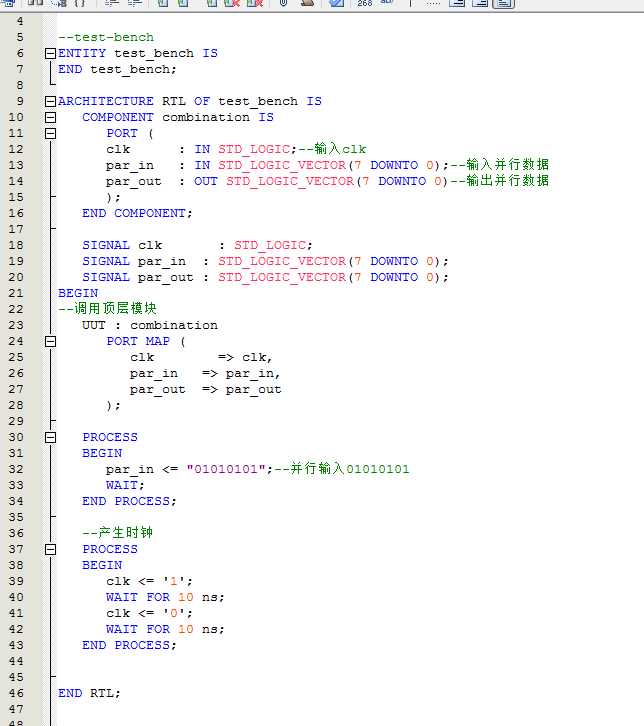

Testbench

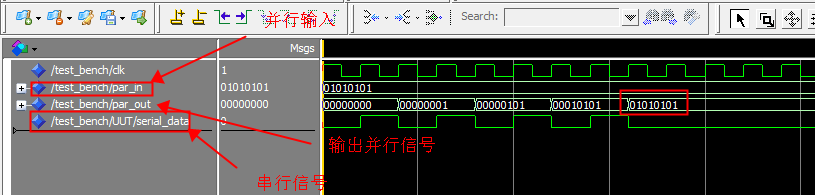

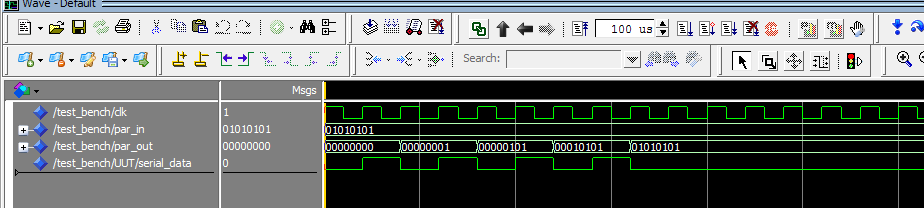

Combination仿真

Count仿真

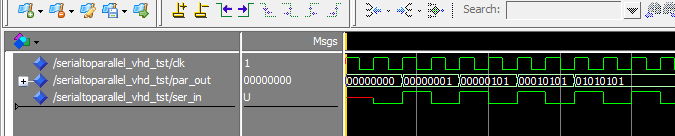

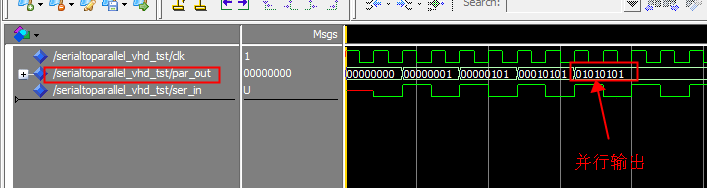

串转并模块仿真

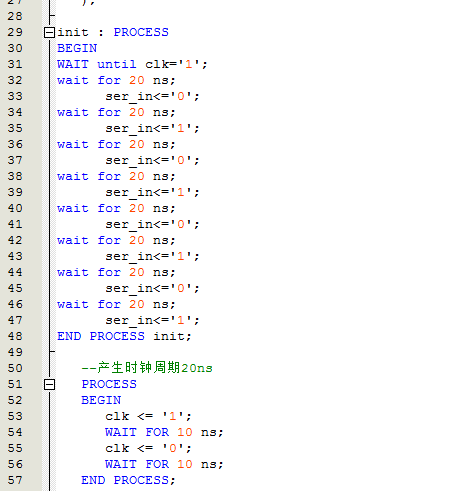

串转并模块testbench

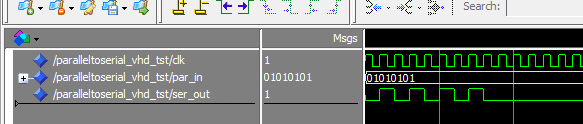

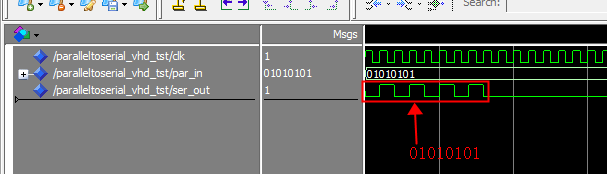

并转串模块仿真

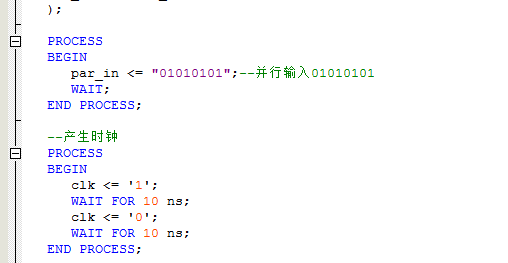

并转串模块testbench

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
ENTITY combination IS
   PORT (
      clk      : IN STD_LOGIC;--输入clk
      par_in   : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--输入并行数据
      par_out  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出并行数据
   );
END combination;
ARCHITECTURE behave OF combination IS
--串转并模块
COMPONENT SerialToparallel IS
   PORT (
      clk      : IN STD_LOGIC;--输入clk
      ser_in   : IN STD_LOGIC;--串行输入
      par_out  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--并行输出
   );
END COMPONENT;
--并转串模块
COMPONENT parallelToSerial IS
   PORT (
      clk     : IN STD_LOGIC;--时钟
      par_in  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--输入并行数据
      ser_out : OUT STD_LOGIC--输出串行数据
   );
END COMPONENT;

SIGNAL serial_data : STD_LOGIC:='0';--串行数据
BEGIN

--调用并转串模块
   parallelToSerial_i : parallelToSerial
      PORT MAP (
         clk     => clk,
         par_in  => par_in,
         ser_out  => serial_data
      );

--调用串转并模块
   SerialToparallel_i : SerialToparallel
      PORT MAP (
         clk      => clk,
         par_out  => par_out,
         ser_in   => serial_data
      );
END behave;
