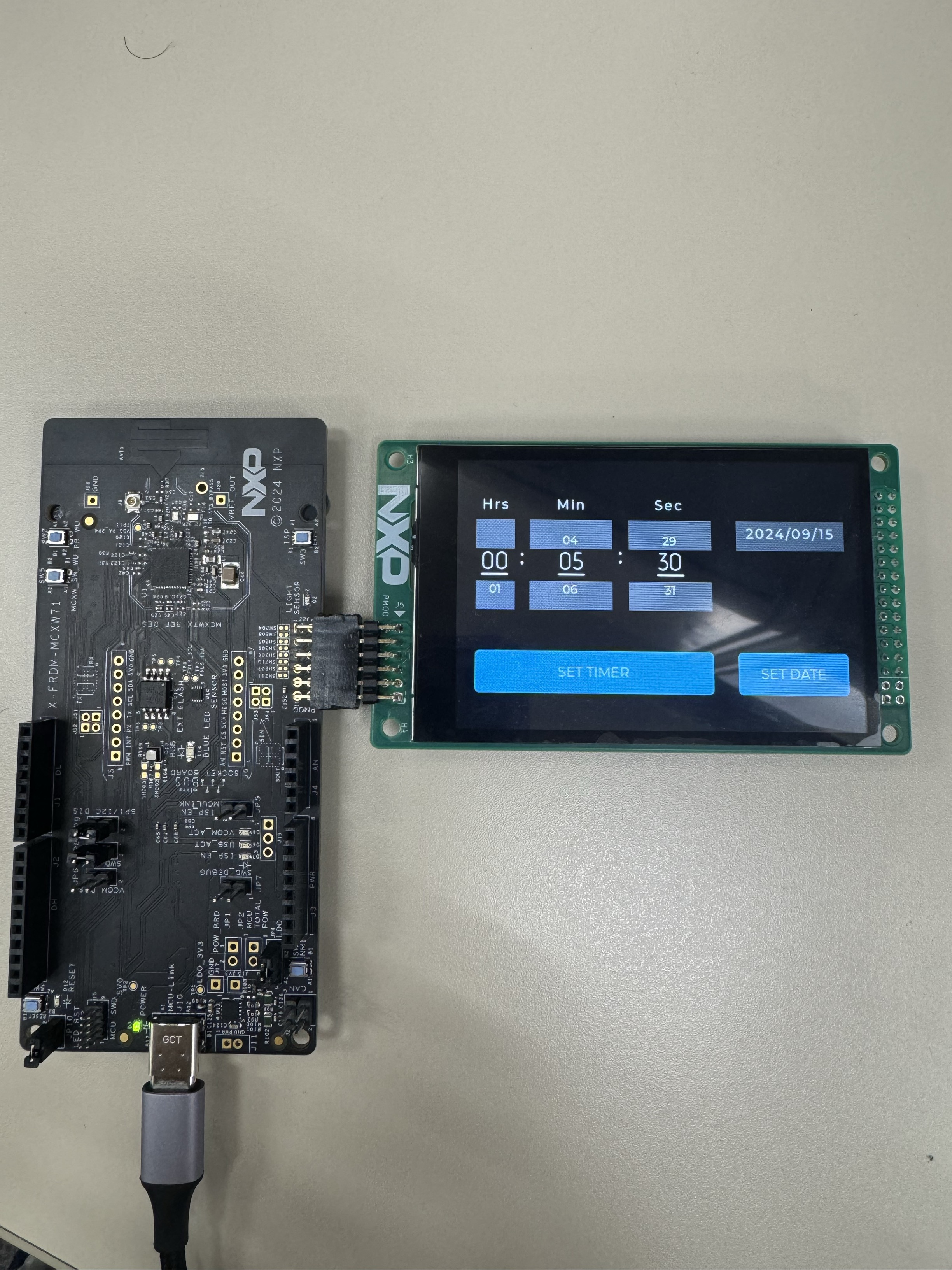

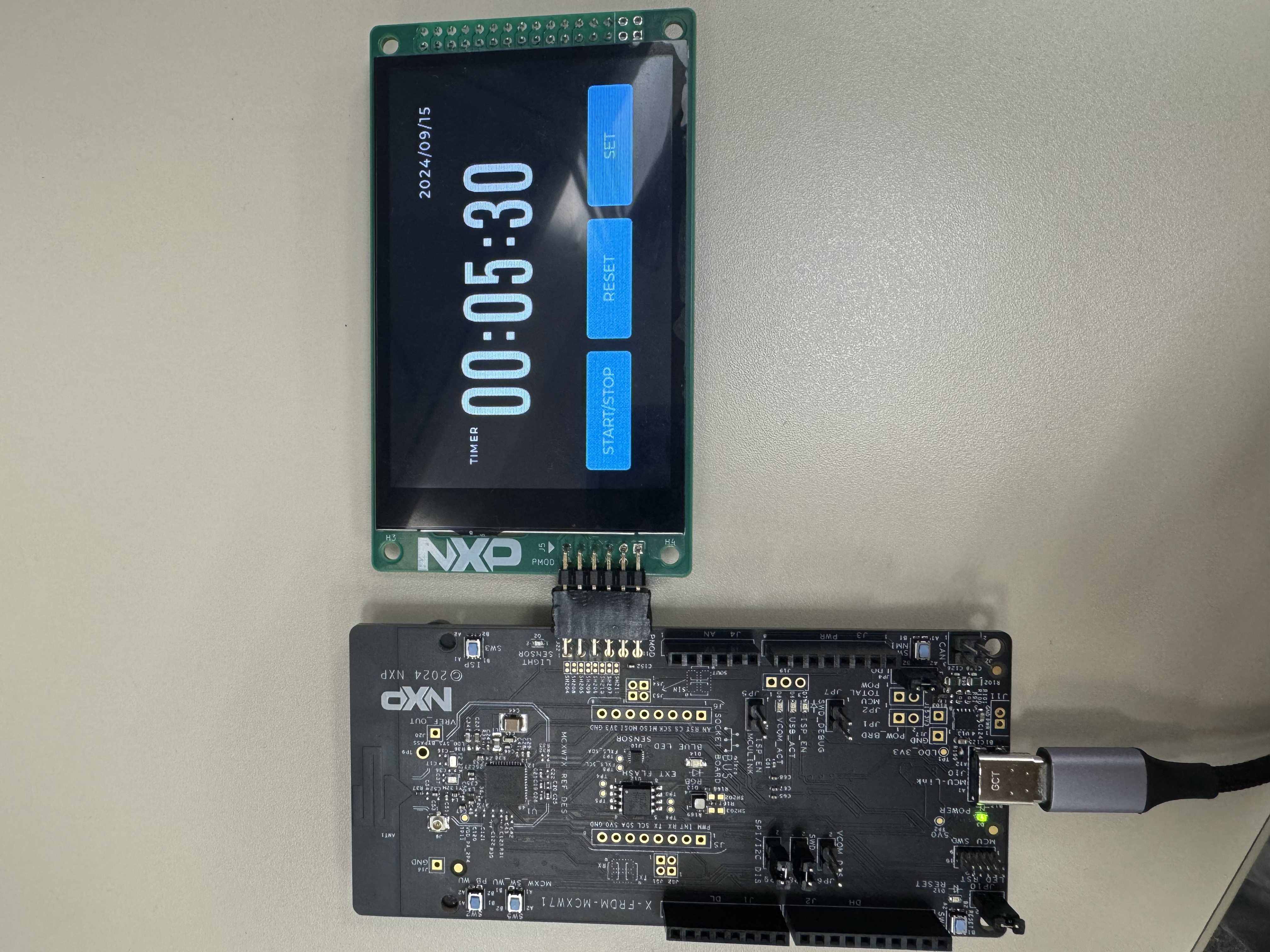

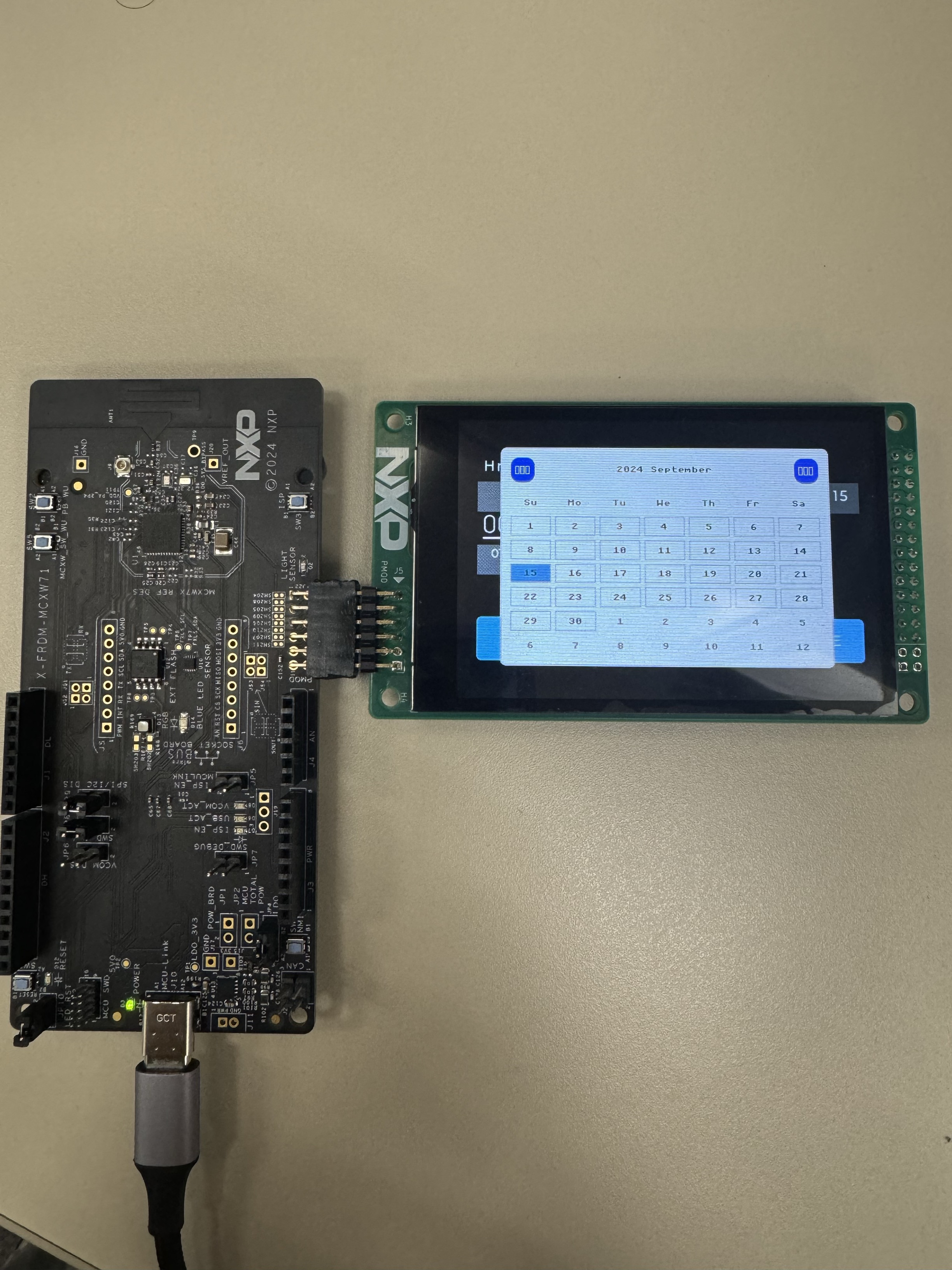

使用 FRDM-MCXW71 板上的 LVGL 驱动 LCD-PAR-S035

此设置使用户能够通过串行终端与设备交互，并使用智能手机查看通过 IoT 工具箱发送到 LCD 的命令。

主板：FRDM-MCXW71、FRDM-MCXW7X

类别：图形、工业、无线连接

外设：显示器、I2C、SPI、UART

工具链：MCUXpresso IDE

内容

1.软件

此代码使用 MCUXpresso IDE v11.10 和 FRDM-MCXW71 SDK v2.16.0 实现。初始设计使用 LVGL v8.3.2 生成。

注意：要在 MCXW71 中使用任何无线示例，用户必须上传 NBU 镜像。此镜像位于以下 SDK 版本中：SDK_2_16_FRDM-MCXW71 > 中间件 > 无线 > ble_controller > bin > mcxw71_nbu_ble-..-.sb3。

2.硬件

需要以下板：

3. 设置

本节介绍使用 FRDM-MCXW71 板上的 LVGL 驱动 LCD-PAR-S035 的步骤。

3.1 导入项目

要将项目“w_uart”导入 MCUXpresso IDE，请参阅MCUXpresso IDE 11.10.0 用户指南（文档MCUXPRESSO-UG）。

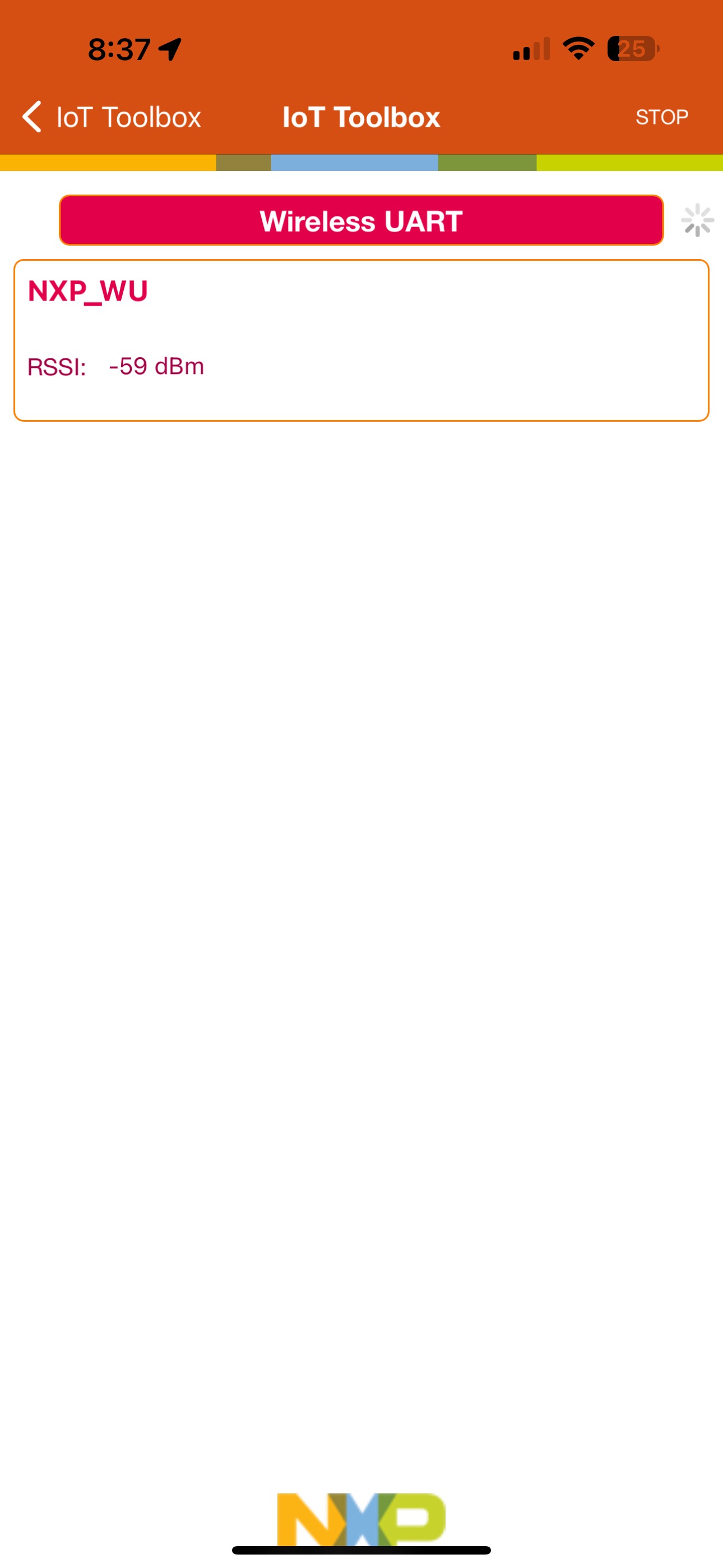

注意：要在 IoT 工具箱中查看无线 UART，请在应用程序中更改 GAP 角色。按下 SW4，然后按下 SW2。

3.2 添加配置

在工作区中导入无线 UART 示例后，下一步是添加正确的配置以启用 LCD。

要将 OTAP LVGL 服务集成到您的应用程序中，您必须导入其他 SDK 示例中默认未包含的附加软件。此步骤可帮助您找到必须合并到项目中的文件，以便在您的应用程序中支持 LVGL 服务。

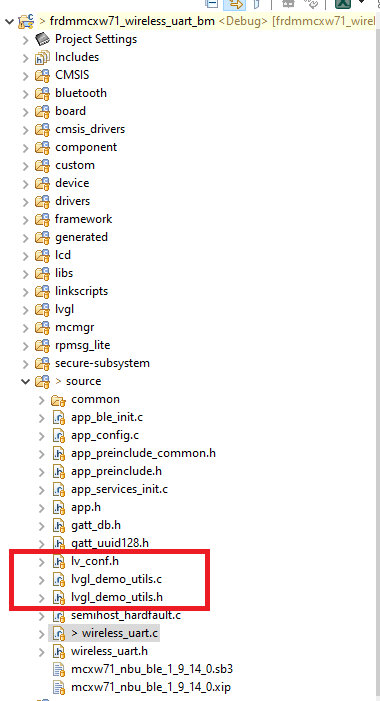

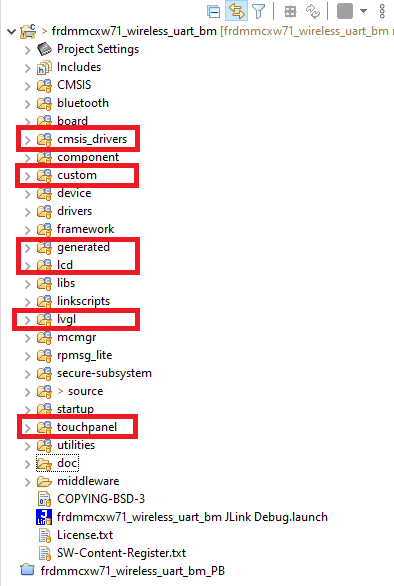

您的无线 UART 项目中必须导入 LVGL 文件夹中存在但不存在于无线 UART 中的文件夹和文件。例如，必须导入以下内容：

主板 > lvgl_support.c
主板 > lvgl_support.h
主板> RTE_Device.h

cmsisdrivers > DriverCommon.h
cmsisdrivers > DriverSPI.h

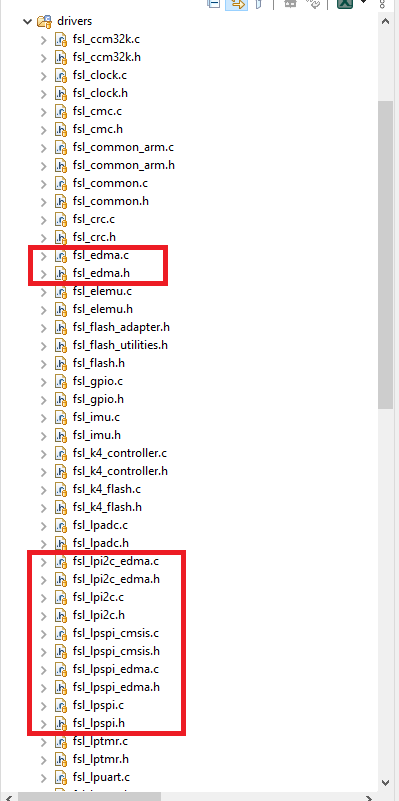

驱动程序> fsl_edma.c
驱动程序> fsl_edma.h
驱动程序> fsllpi2cedma.c
驱动程序> fsllpi2cedma.h
驱动程序> fsl_lpi2c.c
驱动程序> fsl_lpi2c.h
驱动程序> fsllpspicmsis.c
驱动程序> fsllpspicmsis.h
驱动程序> fsllpspiedma.c
驱动程序> fsllpspiedma.h
驱动程序> fsl_lpspi.c
驱动程序> fsl_lpspi.h

源> lv_conf.h
源代码> lvgldemoutils.c
源代码> lvgldemoutils.h

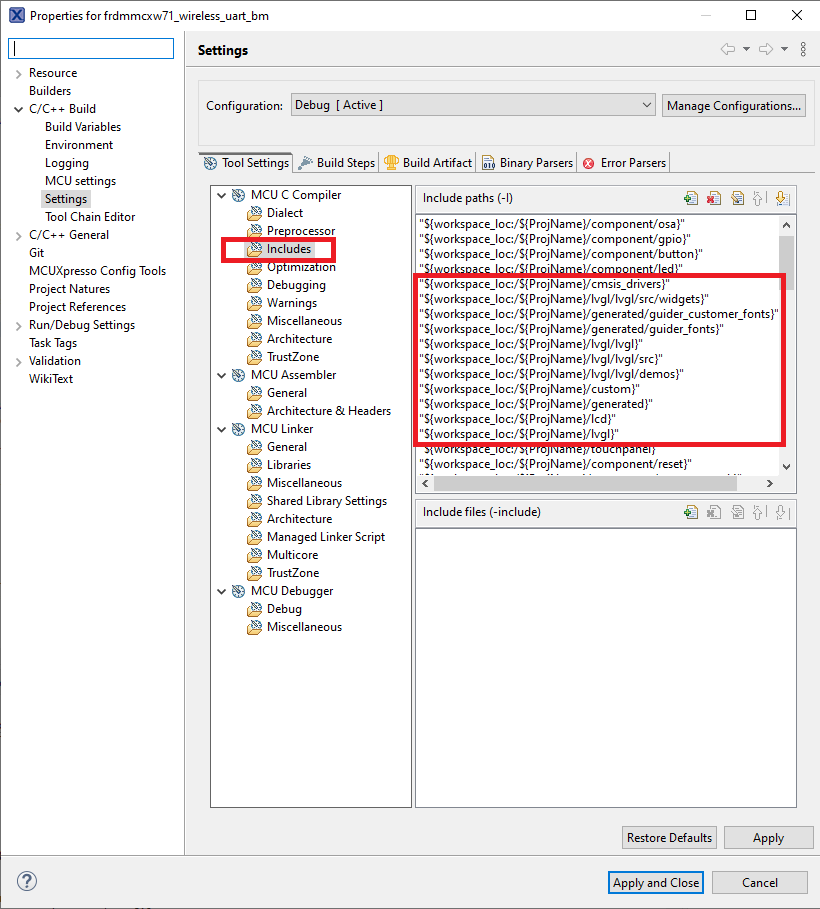

在 MCUXpresso IDE 中，导航至“项目”>“属性”。前往“C/C++ 构建”>“设置”>“工具设置”>“MCU C 编译器”>“包含”。点击“包含路径”文本框旁边的图标：

c "${workspace_loc:/${ProjName}/source}" "${workspace_loc:/${ProjName}/cmsis_drivers}" "${workspace_loc:/${ProjName}/lvgl/lvgl/src/widgets}" "${workspace_loc:/${ProjName}/generated/guider_customer_fonts}" "${workspace_loc:/${ProjName}/generated/guider_fonts}" "${workspace_loc:/${ProjName}/lvgl/lvgl}" "${workspace_loc:/${ProjName}/lvgl/lvgl/src}" "${workspace_loc:/${ProjName}/lvgl/lvgl/demos}" "${workspace_loc:/${ProjName}/custom}" "${workspace_loc:/${ProjName}/generated}" "${workspace_loc:/${ProjName}/lcd}" "${workspace_loc:/${ProjName}/lvgl}" "${workspace_loc:/${ProjName}/touchpanel}"

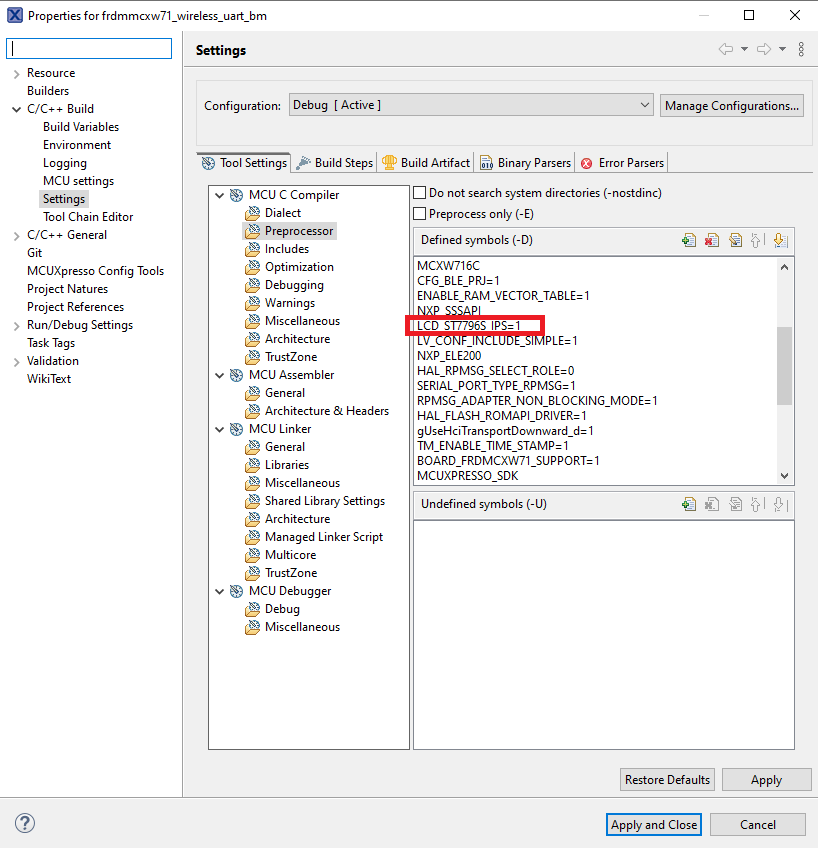

另外，确保 LCDST7796SIPS 宏设置为 1：

3.3 代码

本节解释代码和文件的详细信息。

main.c 文件

在此文件中，添加声明、变量和包含内容以配置 LVGL 配置文件。

包括：

```c

include "lvgl.h"

include "lvgl_support.h"

include "gui_guider.h"

include "custom.h"

include"events_init.h"

include "pin_mux.h"

```

变量：

```c
/* 1 ms per tick. */

ifndef LVGLTICKMS

define LVGLTICKMS 1U

endif

/* lvtaskhandler is called every 5-tick. */

ifndef LVGLTASKPERIOD_TICK

define LVGLTASKPERIOD_TICK 5U

endif

static void DEMO_SetupTick(void);

if LVUSELOG

static void print_cb(const char *buf);

endif

static volatile uint32t stick = 0U;
static volatile bool s_lvglTaskPending = false;

lvui guiderui;
```

功能：

```c
static void DEMOSetupTick(void)
{
if (0 != SysTickConfig(SystemCoreClock / (LVGLTICKMS * 1000U)))
{
while (1)
;
}
}

void SysTickHandler(void)
{
stick++;
lvtickinc(LVGLTICKMS);

if ((s_tick % LVGL_TASK_PERIOD_TICK) == 0U)
{
    s_lvglTaskPending = true;
}

}
```

在主函数中，需要调用正确的函数：

```c
int main(void)
{

.
.
.
CLOCK_EnableClock(kCLOCK_Dma0);
BOARD_InitPins_SPI0();
I2C0_InitPins();
DEMO_SetupTick();

lv_port_pre_init();
lv_init();
lv_port_disp_init();

lv_port_indev_init();
setup_ui(&guider_ui);
events_init(&guider_ui);
custom_init(&guider_ui);
.
.
.
 while(TRUE)
{
        .
        .
        .

    OSA_EnableIRQGlobal();
    while (!s_lvglTaskPending)
    {
    }
    s_lvglTaskPending = false;

    lv_task_handler();
}

```

wireless_uart.c文件

它是应用程序级别的主要源文件。此文件包含用于管理设备在创建连接之前、期间和之后执行的所有过程的信息。

变量：

```c
extern int setbtn;
extern int resetbtn;
extern int startbtn;
extern int stopbtn;
extern int setdatebtn;
extern int settimerbtn;
extern int timerinit;
extern uint8t currenttimerble[10];
extern uint8t currentdate_ble[20];

uint8t vecwelcome[30] = "rn====Kitchen Counter====rn";
uint8t vecsetbtn[30] = "rnSet button was pressedrn";
uint8t vecresetbtn[30] = "rnReset button was pressedrn";
uint8t vecstartbtn[30] = "rnStart button was pressedrn";
uint8t vecstopbtn[30] = "rnStop button was pressedrn";
uint8t vecsetdatebtn[40] = "rnthe date was set to: ";
uint8t vectimerbtn[40] = "rnthe timer was set to: ";
uint8t vectimerInit_btn[80] = "rnthe timer was stopped, press the RESET if you want to re-start the counterrn";
```

功能：

```c
void LVGL_CallBack()
{

    (void)TM_InstallCallback((timer_handle_t)mLVGLId, LVGL_TimerCallback, NULL);

    (void)TM_Start((timer_handle_t)mLVGLId,
                (uint8_t)kTimerModeLowPowerTimer | (uint8_t)kTimerModeSingleShot, LVGLIntervalInMs_c);

}

void LVGLTimerCallback()
{
(void)LVGLbtn();
LVGLCallBack();
}
void LVGLinitdemo()
{
BleAppSendUartStream(&vecwelcome[0], 70U);
}
void LVGLbtn(void)
{
//display
if(setbtn == 1)
{
BleAppSendUartStream(&vecsetbtn[0], 30U);
setbtn = 0;
}
else if(resetbtn == 1)
{
BleAppSendUartStream(&vecresetbtn[0], 30U);
resetbtn = 0;
}
else if(startbtn == 1)
{
BleAppSendUartStream(&vecstartbtn[0], 30U);
startbtn = 0;
}
else if(stopbtn == 1)
{
BleAppSendUartStream(&vecstopbtn[0], 30U);
stopbtn = 0;
}
else if(setdatebtn == 1)
{
vecsetdatebtn[23]= '[';
vecsetdatebtn[24]= currentdateble[0];
vecsetdatebtn[25]= currentdateble[1];
vecsetdatebtn[26]= currentdateble[2];
vecsetdatebtn[27]= currentdateble[3];
vecsetdatebtn[28]= '/';
vecsetdatebtn[29]= currentdateble[5];
vecsetdatebtn[30]= currentdateble[6];
vecsetdatebtn[31]= '/';
vecsetdatebtn[32]= currentdateble[8];
vecsetdatebtn[33]= currentdateble[9];
vecsetdatebtn[34]= ']';

                    BleApp_SendUartStream(&vec_setdate_btn[0], 40U);
                    set_date_btn = 0;
                }
                 else if(set_timer_btn == 1)
                {
                    vec_timer_btn[23]= '[';
                    vec_timer_btn[24]= current_timer_ble[0];
                    vec_timer_btn[25]= current_timer_ble[1];
                    vec_timer_btn[26]= ':';
                    vec_timer_btn[27]= current_timer_ble[2];
                    vec_timer_btn[28]= current_timer_ble[3];
                    vec_timer_btn[29]= ':';
                    vec_timer_btn[30]= current_timer_ble[4];
                    vec_timer_btn[31]= current_timer_ble[5];
                    vec_timer_btn[32]= ']';

                    BleApp_SendUartStream(&vec_timer_btn[0], 40U);
                    set_timer_btn = 0;
                }
                else if(timer_init == 1)
                {
                    BleApp_SendUartStream(&vec_timerInit_btn[0], 80U);
                    timer_init = 0;
                }

}
```

在无线UART示例中使用LCD功能的目的是为了让用户能够以不同的方式与开发板交互。因此，需要在低功耗蓝牙功能中调用该函数。

用户必须在 BLE 状态机处理程序中调用 LCD 回调函数：

```c
static void BleAppStateMachineHandler
(
deviceIdt peerDeviceId,
appEventt event
)
{
uint16t tempMtu = 0;
union
{
uint8t *pUuidArray;
bleUuidt pUuidObj;
} temp; / MISRA rule 11.3 */

temp.pUuidArray = uuid_service_wireless_uart;

    .
    .
    .
    case mAppServiceDisc_c:
    {
        if (event == mAppEvt_ServiceDiscoveryComplete_c)
        {
            /* Moving to Running State*/
            maPeerInformation[peerDeviceId].appState = mAppRunning_c;

//Display
LVGLinitdemo();
LVGL_CallBack();
.
.
.
default:
{
; /* No action required */
}
break;
}
}
}
```
