惠洋科技线性降压恒流方案，不少工程师在实际选型时会关注几个核心要点：宽电压输入范围、高精度恒流特性、灵活的调光支持以及良好的热管理能力。这里我们以一款具体芯片为例，探讨这类设计在实际应用中的表现。
一、基本结构与工作原理

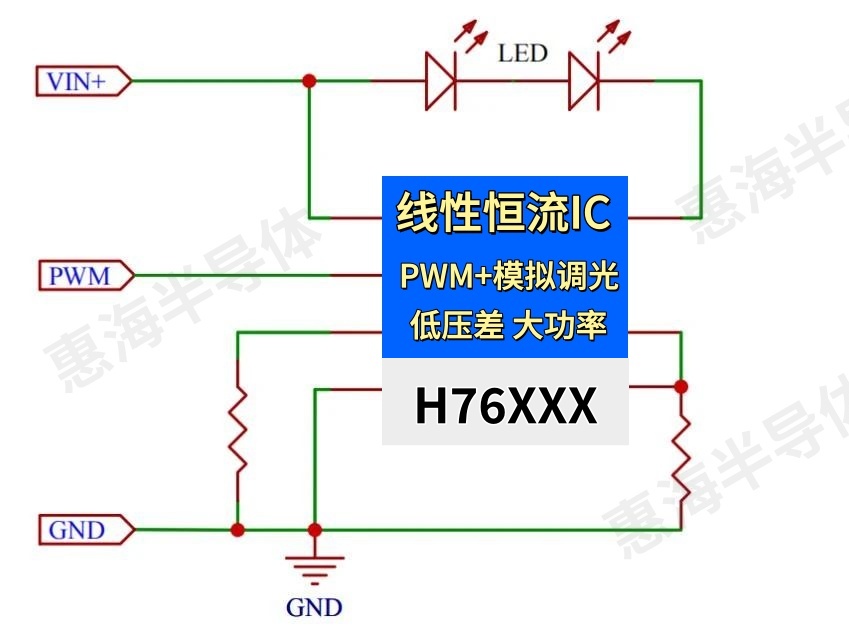

该芯片属于线性降压型恒流LED驱动方案，外围仅需一颗设置电流的电阻即可工作，结构较为简洁。其输入电压覆盖2.5V至36V，能够适应锂电池、12V/24V系统等多种中低压场景。输出电流可通过外接电阻在16mA至1200mA范围内设定，恒流精度典型值在±3.5%以内。
二、调光功能的设计
芯片支持双模式调光：一是通过改变外接电阻值实现模拟调光；二是通过PWM引脚输入信号进行数字调光。PWM调光支持25kHz频率，分辨能力达到1000:1，调光等级可细分至65536级。这种方式便于实现无频闪的平滑亮度调节，适用于对光质要求较高的照明场景。
三、热管理与保护机制
由于采用线性降压结构，在压差较大时芯片的功耗管理尤为重要。该器件内置过热保护功能，在温度超过设定阈值时会自动调整输出，防止芯片损坏。其静态电流典型值为100μA，有助于降低待机功耗。芯片采用SOT89-5封装，底部散热片与GND连接，便于通过PCB散热。
四、典型应用场景
这类芯片常见于对体积和成本较为敏感，同时需要稳定恒流输出的LED照明场景，例如手电筒、台灯、矿灯、景观亮化及汽车内饰照明等。其宽电压特性也使其能适应电池供电系统中电压逐渐下降的工作条件。
五、设计注意事项
在实际布局时，需注意将芯片的散热片与PCB上的铜箔良好连接，以保证散热效果。此外，虽然芯片内部集成稳压电路，但在输入电压波动较大的应用中，仍需关注其工作压差与功耗的平衡，避免过热。
总的来看，这类高集成度的线性恒流方案，为中小功率LED照明提供了一种简洁可靠的实现路径，特别是在空间受限或需要灵活调光的应用中表现出其适用性。
