诚芯微CX716_12V3A_36W碳化硅适配器充电方案参考设计

碳化硅器件凭借高耐压、低损耗、高热导率、耐高温与高频特性，且支持更小型化、轻量化的降本需求设计，在140W+大功率快充与工业级适配器中，实现更高效率、更高功率密度、更低温升与更强可靠性，成为突破硅基与GaN性能瓶颈、满足新一代能效与安规标准的核心技术路线。诚芯微推出的一款基于（CX716+CX80TS065+CX7538B）12V3A针对适配器快充优化的碳化硅功率器件的参考设计有效打破传统的适配器方案体积大、充电慢的壁垒、采用全新的碳化硅SIC，成本直降40%！超小的体积、更省空间、更高的功率密度、更快的充电速度，轻松实现了小体积、轻量化、降本增效的充电器设计优势，该套碳化硅方案能够匹配PD电源、电源适配器、LED电源、TV电源、服务器电源等多种应用场景。

这是一款基于（CX716+CX80TS065+CX7538B）12V3A针对适配器快充优化的碳化硅功率器件的参考设计解决方案。

36W高性能SiC直驱QR反激式适配器参考设计解析，该方案采用CX716高频QR控制器搭配SiC MOS管CX80TS065+CX7538B同步整流控制器组合，在仅62mmx38mmx20mm的紧凑空间内，实现了优异的功率密度与超高能效，是小体积、高效率电源适配器设计的不二之选。

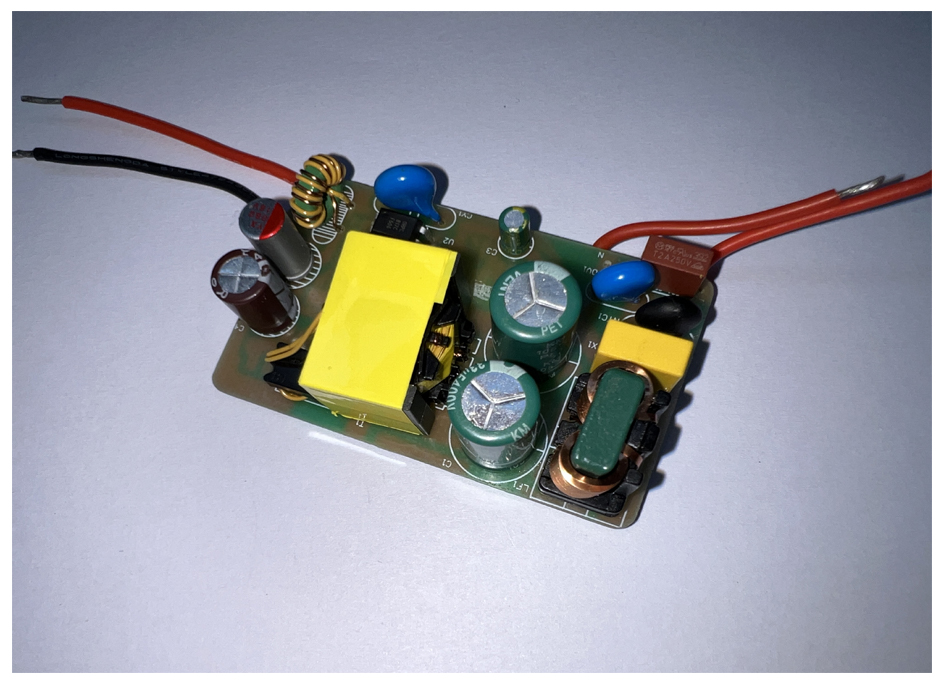

从这款Demo正面来看，其采用开放式 PCB 电源板设计，器件分区清晰，板子中间是一颗体积较大的高频变压器，两侧围绕布置了滤波电容、固态电容、电感、Y电容、NTC、X电容、保险丝、插件光耦等器件，属于典型的隔离式充电电源方案。背面焊接有CX716碳化硅主控电源芯片、碳化硅功率MOSFET-CX80TS065、同步整流芯片、二极管、整流桥等元器件。电路结构简单、较少的外围元器件，适用于小功率AC/DC电源适配器、充电器。

诚芯微这款碳化硅适配器电源方案面向工控、安防、小家电等适配场景，支持 AC 90V~264V 宽电压输入，输出覆盖 5V/12V，最大输出电流3A，整机效率可达92%+，具备低待机损耗、高可靠性等特点。方案采用诚芯微自家的SiC MOS管与主控电源+同步整流，在提升效率的同时，也兼顾了发热、EMI以及整机稳定性表现。诚芯微科技提供完整的技术支持资料，包括详细规格书、BOM清单、原理图、PCB布局、变压器设计参数及全套测试报告已开放申请，可以向官方客服索取。
