当前市面上的KTV氛围灯控方案普遍存在一个痛点:所谓的“音乐律动”大多只是简单跟随音量大小做机械式闪烁，无法识别音乐的节奏与旋律，灯光变化生硬，与音乐脱节，难以营造真正的沉浸感。
针对这一问题，本文提出一套基于H6601降压芯片与H6911升压恒流芯片的智能灯控系统方案。系统融合无线通讯模块与音频分析四算法，实现灯光随音乐节奏精准变化.

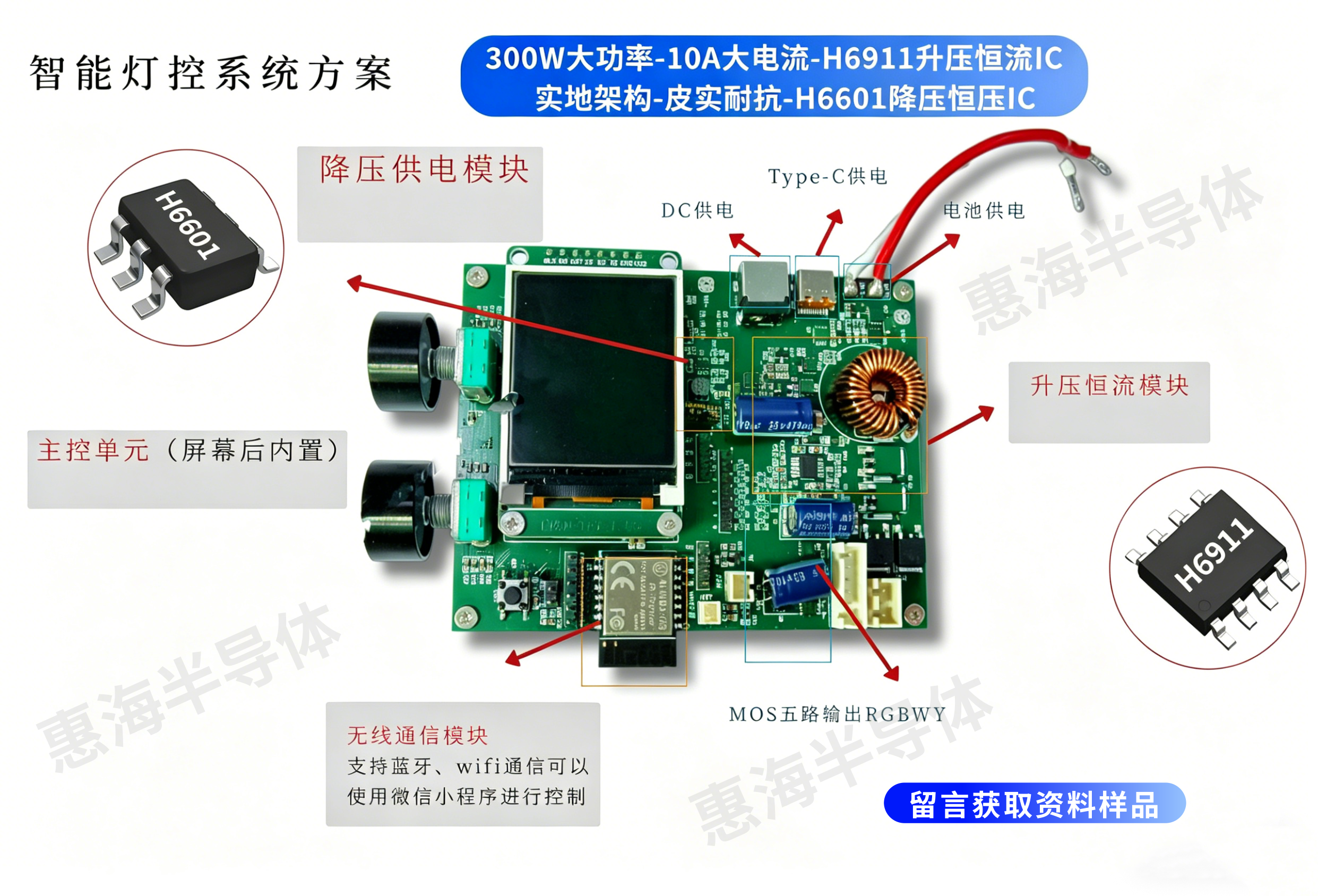

系统硬件架构设计
本系统采用模块化设计思想，核心硬件选型兼顾了驱动能力、控制精度与扩展性，具体架构如下:
1.电源驱动方案: H6601+H6911

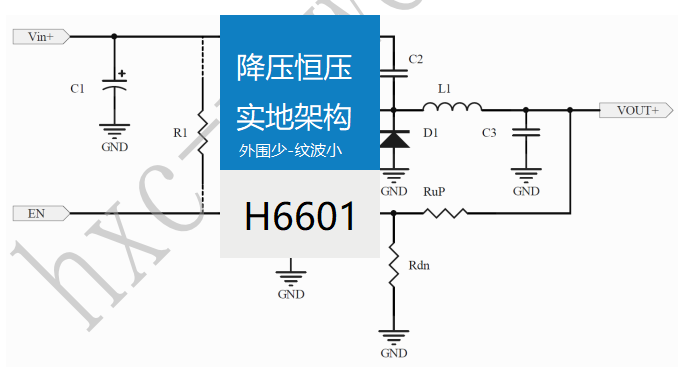

采用H6601降压芯片与H6911升压恒流芯片协同工作，构建高效稳定的电源供给体系。其中，H6601作为内置MOS的降压调节器，支持4.5V-80V宽输入电压范围，可稳定输出3.3V或5V电压，为主控、无线通讯模块及低压逻辑电路提供稳定、低噪声的供电。

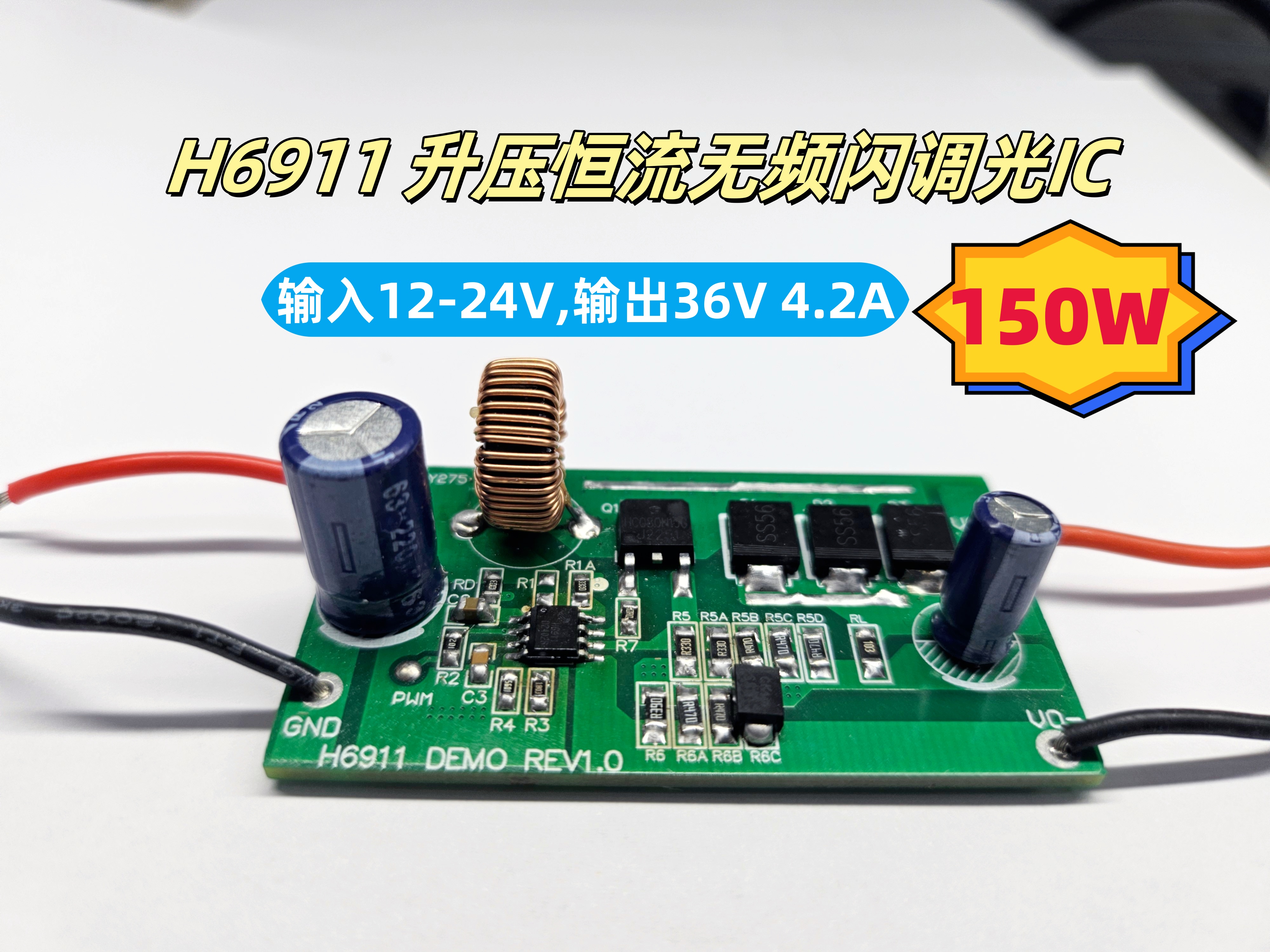

H6911作为升压LED驱动IC，支持2.5V低启动电压，可实现RGBWY五路调光调色，通过PWM内部转模拟调光技术，避免灯光频闪，确保低亮状态下无抖动，很好适配KTV场景下的全彩灯光需求。
2.通信与控制:无线通讯模块

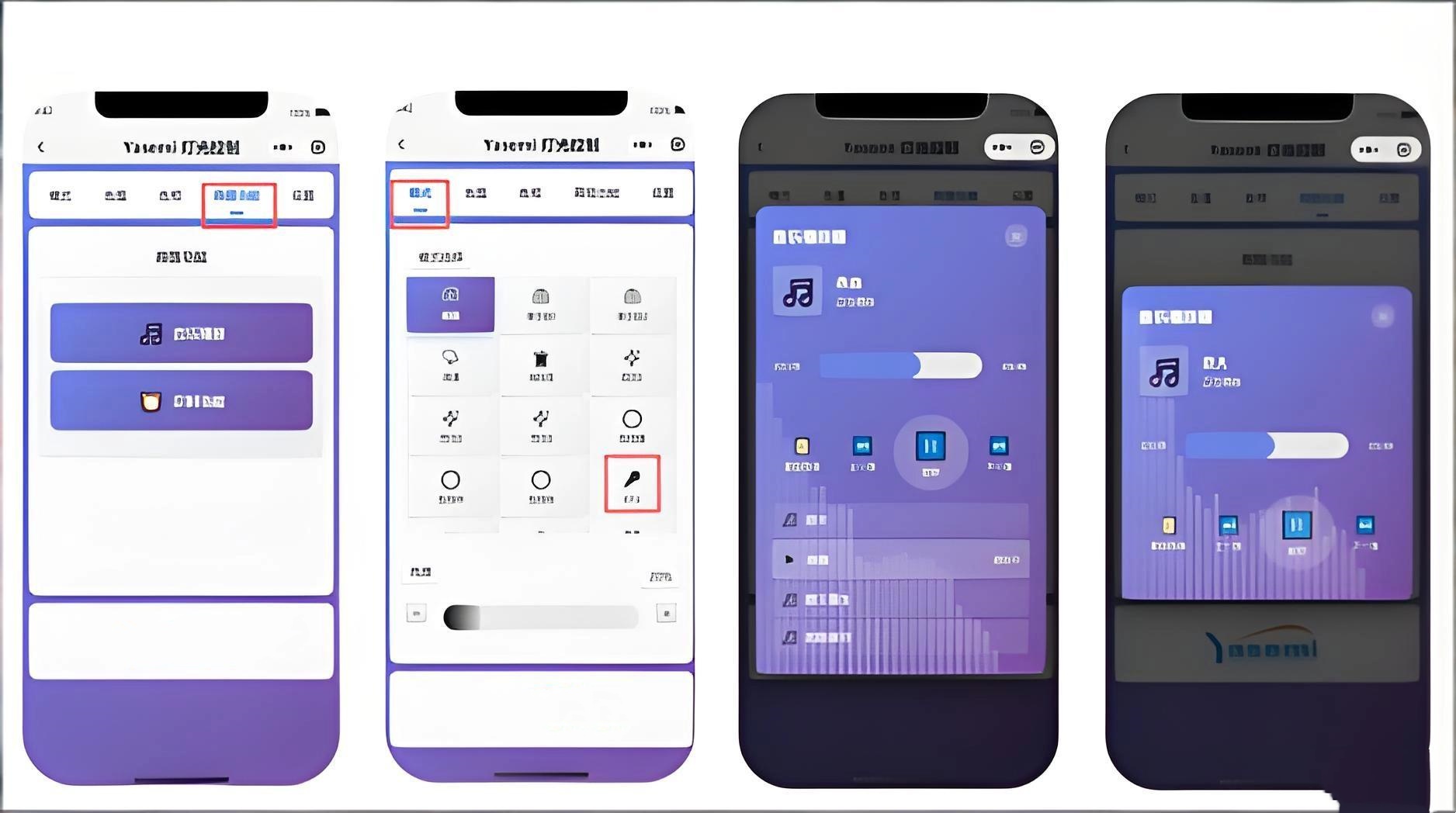

选用双模无线模块(兼容WiFi与蓝牙双模)，通过该模块，系统可以接入云端或局域网，实现微信小程序等移动端的远程控制，为后续的功能升级与用户交互提供了便捷的通道。
核心功能实现:声光同步与音乐律动
针对传统方案仅随音量大小机械闪烁的痛点，本方案引入音频分析算法，实现声光联动:智能分析:实时解析音乐低、中、高频节拍，将不同频段映射至对应灯光回路，实现随节奏闪烁、随音律渐变。
方案拓展:RGBWY全彩调节
本方案支持RGBWY(红、绿、蓝、白、黄)五通道全彩调节:
独立PWM控制:输出多路独立PWM信号，实现对五路LED的独立调光。
恒流驱动:H6911升压恒流芯片确保各路LED四电流恒定，保障色彩一致性与灯珠寿命。
动态映射:音乐律动模式下，可将不同频段特征映射至RGBWY通道，实现更丰富的灯光表达。
方案应用场景

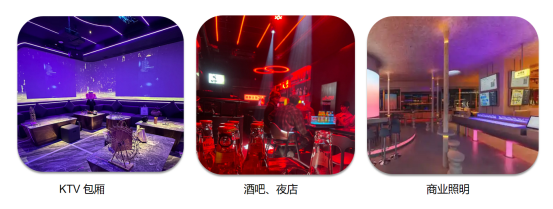

本方案适用于多种需要氛围照明的室内场景。在KTV包厢、酒吧、夜店等娱乐场所中，系统可实时跟随音乐节奏变化，官造沉浸式视听体验;在家庭娱乐室、私人影院等场景中;同时，方案也适用于商业展示、活动布景等需要动态灯光效果的场合，满足不同场景下的专业照明需求。
本方案围绕H6601降压芯片、H6911升压恒流芯片及无线通讯模块，构建了一套完整的KTV氛围灯控系统。
