2寸到5寸的电动车液晶仪表屏幕驱动方案

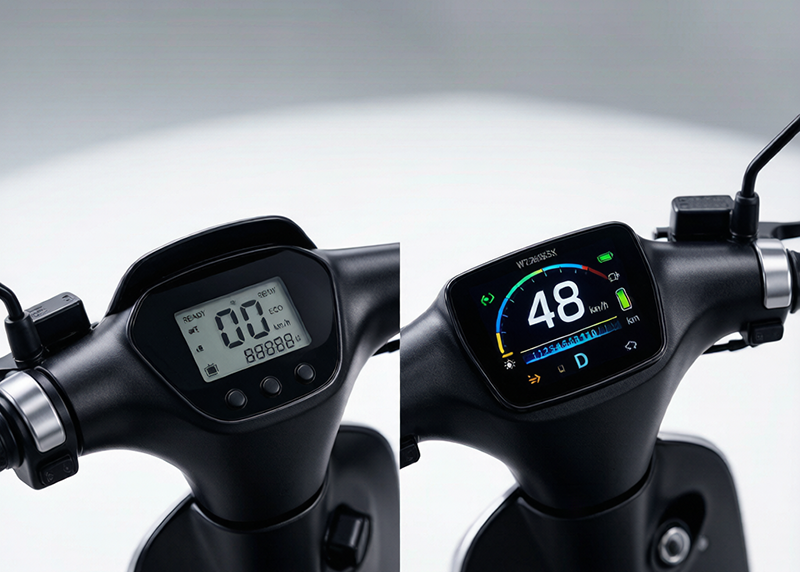

两轮电动车的仪表，这几年换得很快。三年前跑量的车还在用段码屏加LED灯珠，去年开始，2寸到5寸的TFT全彩屏成了标配。车速、电量、里程要一眼看清楚，转向灯、远近光、故障报警这些小图标要在屏幕不同位置叠着显示，有些车还要求仪表能切黑夜模式、能扫二维码绑定车辆。

一块仪表屏后面，主控MCU之外，通常还需要一颗专用的显示驱动芯片来处理图形渲染和屏幕刷新。选这颗芯片的时候，三个参数会最先跳出来：分辨率能不能兜住设计要求，串口指令够不够简单，整机待机功耗能压到多低。

深圳唯创知音的WT2606BSx是RISC-V双核架构，CPU和GPU各32位，主频180MHz，片上集成了32Mbit PSRAM。显示接口同时拉出8位和16位并行RGB，也兼容8位MCU 8080接口，分辨率支持到800乘600，MJPEG硬解能力在该分辨率下能跑到10帧每秒。对2寸到5寸的仪表屏，这个性能有足够的余量。

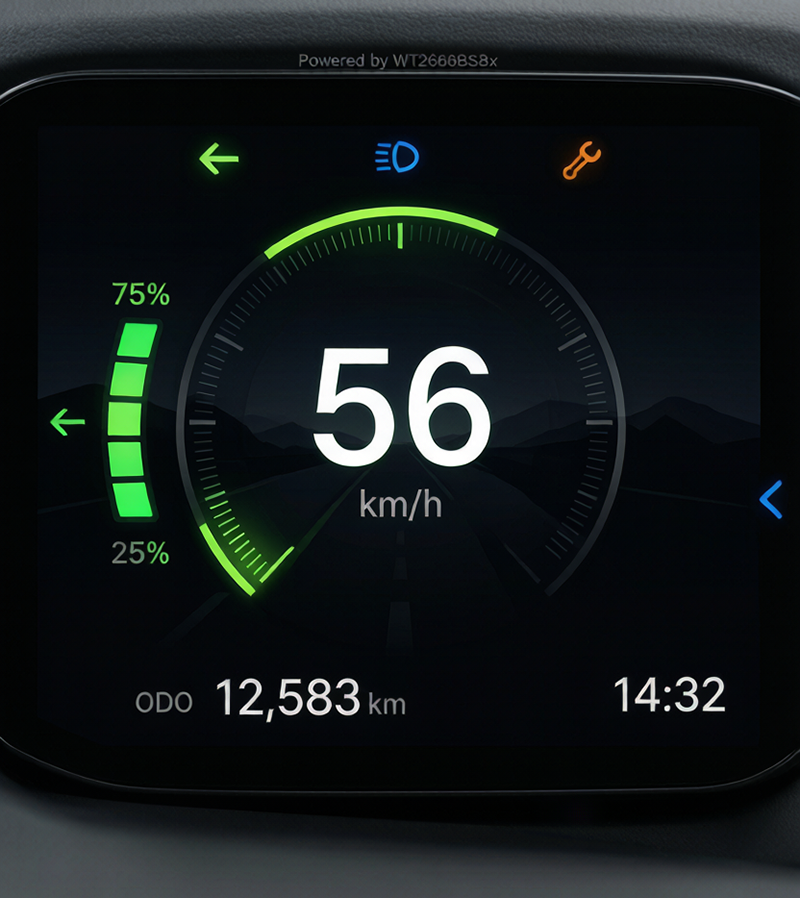

控制全靠串口。主控MCU走UART发指令，WT2606BSx负责图片切换、视频播放、图标叠层、背光调节。显示模式给了上推、下推、左推、右推和直接刷新五种，仪表UI常用的动效都在里面了。图标可以自定义坐标，背景和前景叠层，一块屏上最多放1个背景加49个图标，车速表盘、电量条、状态指示灯各占各的位置。

功耗这块，关机电流压到了5微安以下，待机不到100微安，收到串口指令能直接唤醒切到工作状态。两轮电动车的电池本来就不大，仪表如果常亮偷电，用户会骂。

其他几个能力在实际项目中也会用到。蓝牙6.0 BLE留给手机APP互联，18位DAC音频通路做语音播报。PWM输出可以给仪表做呼吸灯，车辆上电时车标缓缓亮起，比直接闪一下高级不少。固件和素材升级走串口OTA，售后不用拆仪表壳。

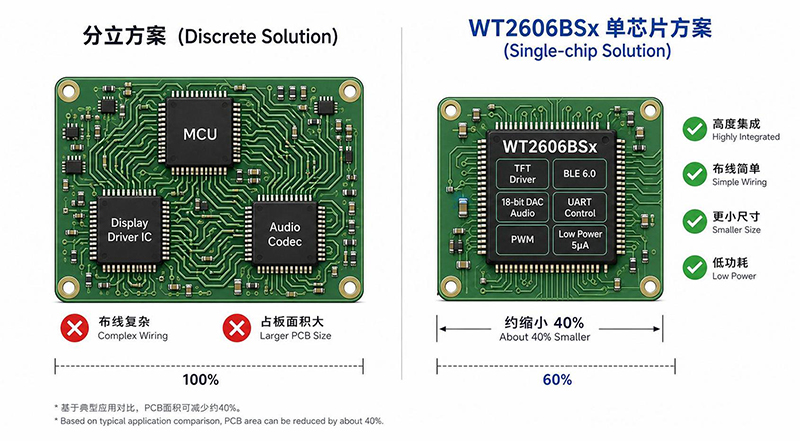

WT2606BSx把TFT驱动、图形加速、音频、蓝牙、低功耗管理集成在一颗料上，BOM比MCU加独立驱动加语音芯片的分散方案要紧凑。对年出货几十万台的仪表厂，单颗芯片省下来的不只是物料成本，还有PCB面积、Layout工时和供应链管理。
