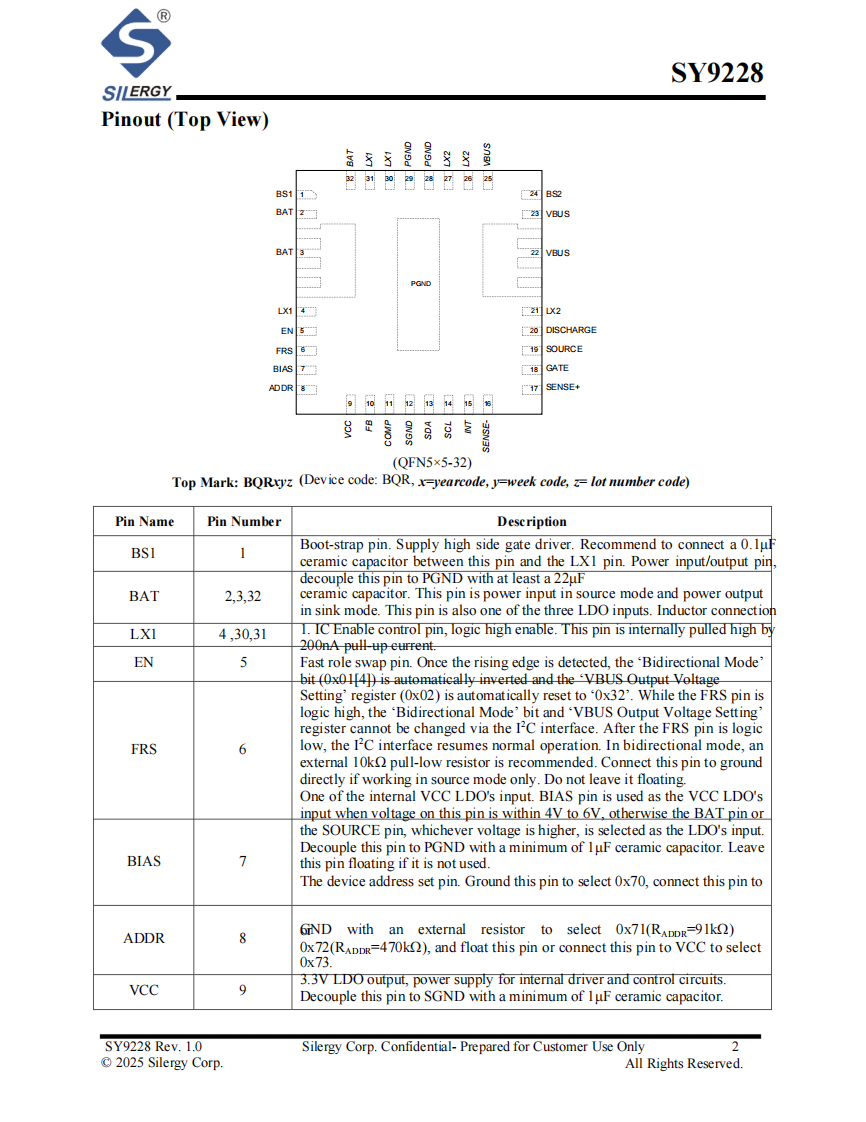

矽力杰 Silergy SY9228 双向升降压转换器规格书 Datasheet 佰祥电子_技术资料

本规格书由佰祥电子提供，佰祥电子为矽力杰一级代理，下面简单介绍一下

矽力杰 Silergy SY9228 是一款高效率、宽电压、单电感双向同步升降压 DC-DC 稳压器，专为 USB PD 双向电源、高压差大电流场景设计。芯片支持4V~28V 超宽输入电压与3.6V~21V 输出电压（0.1V 步进可调），内置 19mΩ 超低导通电阻功率 MOSFET，可编程限流 6A/8A/10A，满足大电流双向功率传输需求。

采用同步 4 开关升降压拓扑，支持源极 / 漏极双向供电模式，兼容升压、降压、升降压全工况。集成I2C 兼容数字接口，可灵活配置工作模式、开关频率（250kHz/500kHz）、限流值及保护参数。恒定频率电流模式控制，瞬态响应快、无需外部补偿，全负载段效率优异。

内置软启动、逐周期限流、过压 / 欠压 / 过温 / 短路保护，保障系统安全。静态电流 450μA，轻载高效。采用QFN5x5-32 封装，散热强、尺寸紧凑。工作温度 **-40℃~+125℃**，符合 RoHS / 无卤素。适用于 USB PD 快充、移动电源、车充、工业仪表、电池储能等双向电源系统。

矽力杰 Silergy SY9228 双向升降压转换器规格书 Datasheet 佰祥电子

在线预览
