龙夏电子LR009N04SDL10：40V/456A SGT MOSFET，超低导通电阻赋能大电流功率转换

福建龙夏电子科技有限公司（Long-Tek）近日宣布推出LR009N04SDL10 N沟道功率MOSFET，采用先进SGT（Split Gate Trench，分裂栅沟槽）技术，以40V漏源耐压、456A连续电流和0.7mΩ超低导通电阻的核心规格，面向电机控制、电池管理与DC/DC转换等高功率密度应用场景。

核心优势：SGT技术加持，RDS(on)与FOM表现卓越

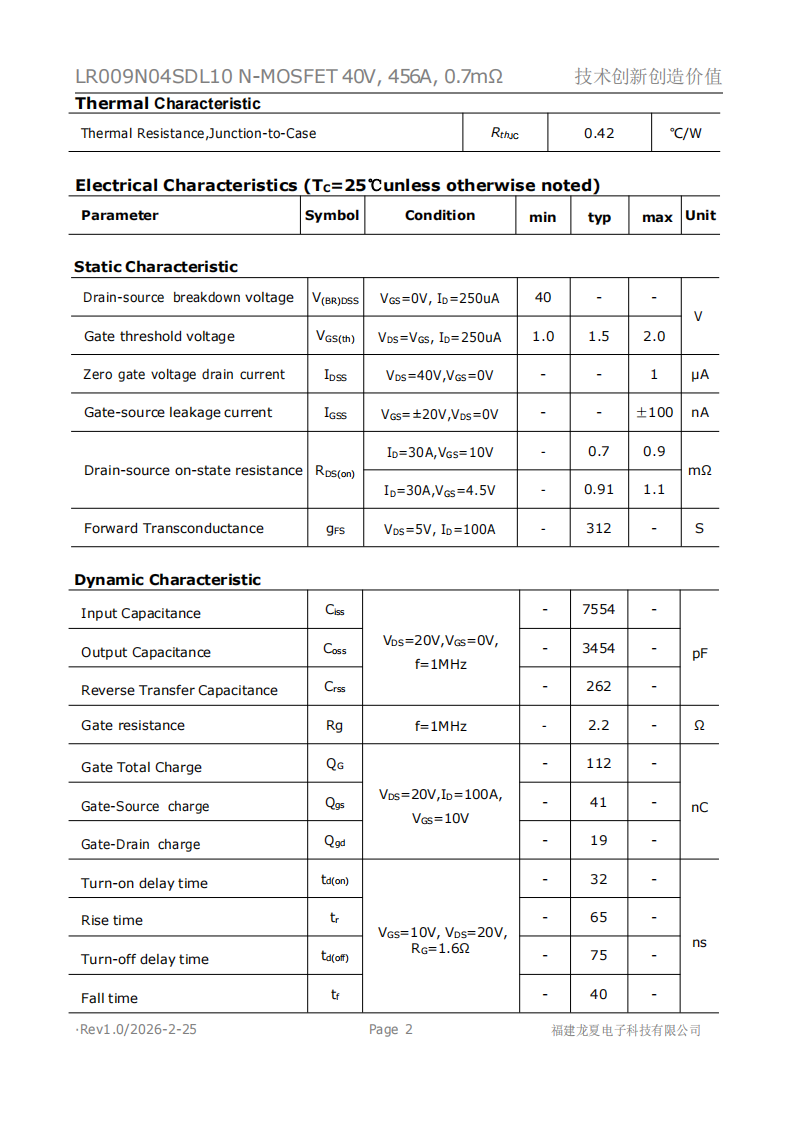

LR009N04SDL10采用龙夏电子成熟的SGT工艺平台，在导通电阻与开关损耗之间实现了出色平衡。器件在VGS=10V、ID=30A条件下，典型导通电阻RDS(on)低至0.7mΩ，最大值仅0.9mΩ；VGS=4.5V驱动条件下典型值为0.91mΩ。SGT技术相比传统沟槽MOSFET，比导通电阻RDS(on)可下降45%，开关栅电荷Qg降低、开关速度提升58%，达到国际一线技术水平。优异的栅电荷×导通电阻品质因数（FOM），使该器件在高频开关应用中具备显著的效率优势。

关键参数：大电流承载与高雪崩耐受

LR009N04SDL10在25℃壳温下连续漏极电流高达456A，100℃下仍可承载288A，脉冲漏极电流峰值更达1580A。单脉冲雪崩能量EAS达1260mJ，在电机驱动、电池保护等感性负载应用中具备出色的抗浪涌能力。

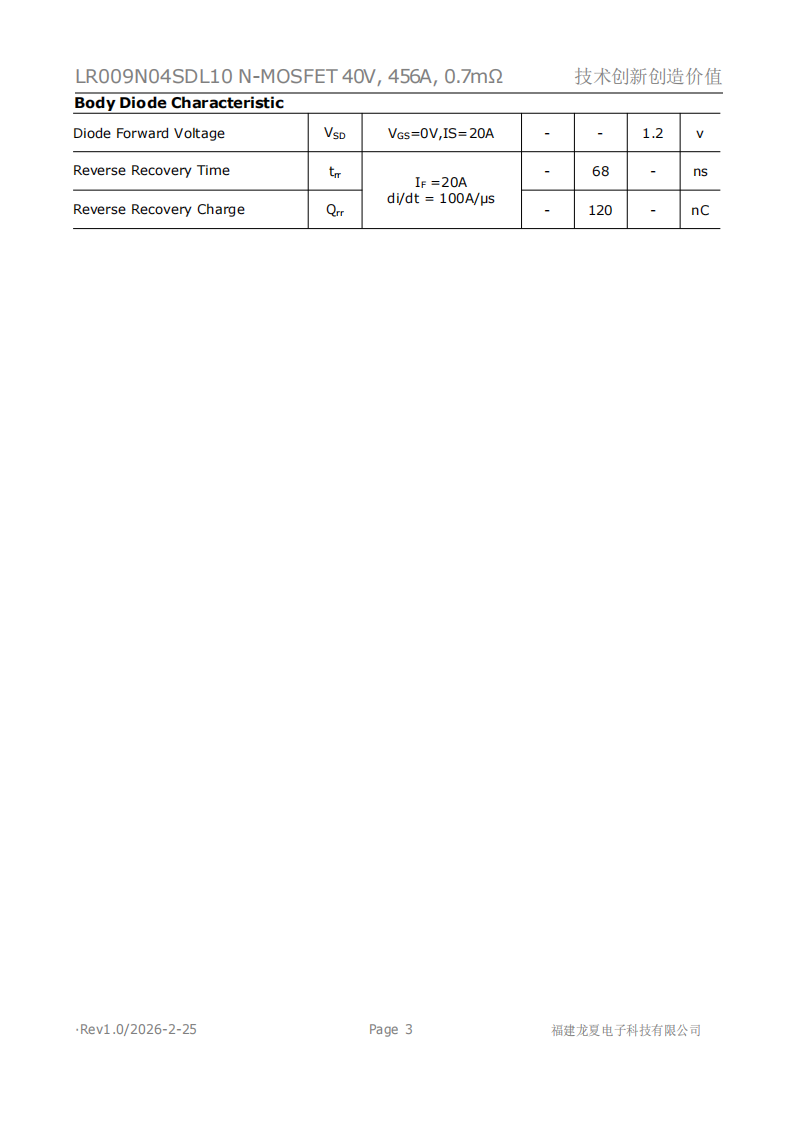

动态性能方面，器件输入电容Ciss为7554pF、输出电容Coss为3454pF、反向传输电容Crss为262pF（VDS=20V, f=1MHz）。栅极总电荷Qg为112nC，其中栅源电荷Qgs为41nC、栅漏电荷Qgd为19nC。开关时序方面，开通延迟32ns、上升时间65ns、关断延迟75ns、下降时间40ns（VGS=10V, VDS=20V, RG=1.6Ω）。体二极管反向恢复时间68ns、反向恢复电荷120nC（IF=20A, di/dt=100A/μs）。

封装与热性能：TOLL封装优化大电流散热

器件采用TOLL（Transistor Outline Leadless）无引脚贴片封装，封装尺寸约为10.4mm×11.7mm×2.3mm，底部大面积裸露焊盘直接连接漏极，两侧多源极引脚并联，有效降低封装寄生电感和热阻。最大功耗Pd达297W，结到壳热阻RthJC仅0.42℃/W，工作结温与存储温度范围覆盖-55℃至150℃。

典型应用场景

LR009N04SDL10的低导通电阻与大电流承载能力，使其广泛适用于以下场景：

• 电机控制与驱动：大电流低边驱动、BLDC电机控制器

• 电池管理系统：动力锂电池充放电保护、储能BMS

• DC/DC转换器：低压大电流同步整流、电源转换

• 负载开关：大功率负载通断控制

结语

龙夏电子作为国内领先的功率器件设计公司，拥有从芯片研发、晶圆CP测试到可靠性测试的完整能力。LR009N04SDL10的推出，进一步丰富了其中低压SGT MOSFET产品线，为BMS、电机驱动、DC/DC转换等领域提供了高性能、高可靠性的功率开关解决方案。该产品已在JLCPCB等平台上线，支持EasyEDA原理图符号与PCB封装，便于工程师快速导入设计。

如需了解更多技术细节，可查阅LR009N04SDL10完整数据手册（Rev1.0/2026-2-25）。
