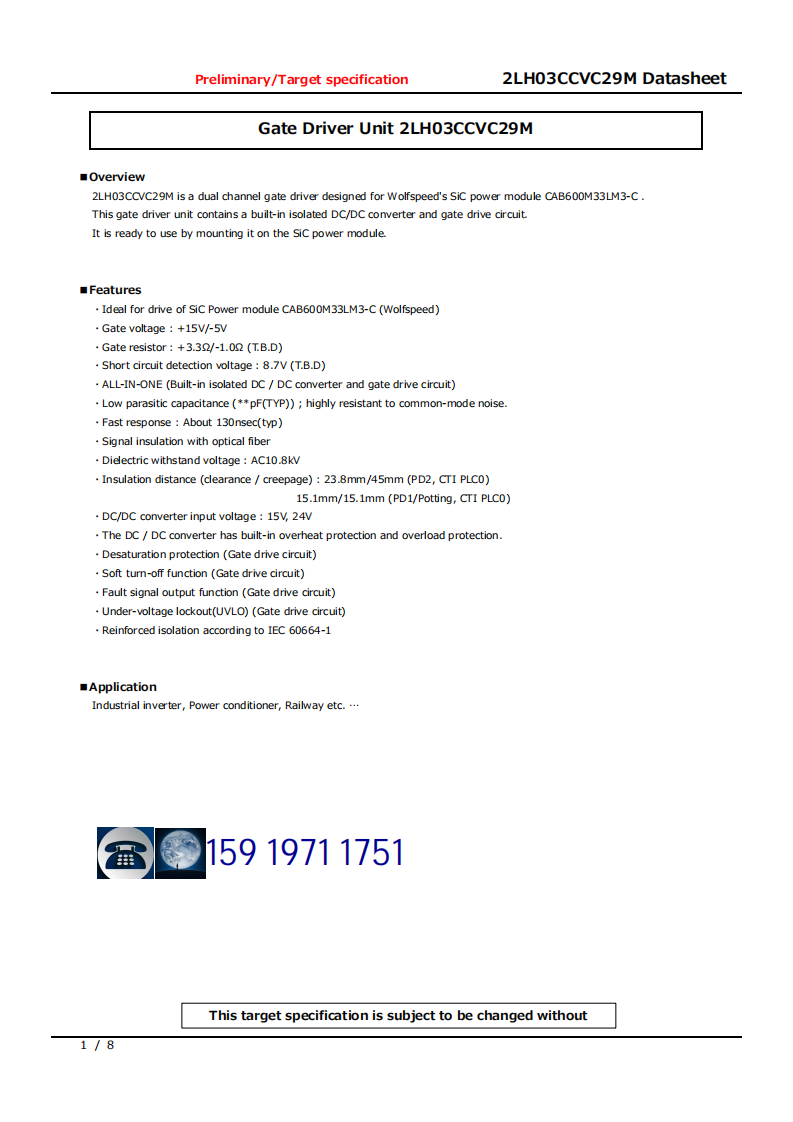

3300V碳化硅功率模块专用双通道栅极驱动器2LH03CCVC29M

2LH03CCVC29M栅极驱动器

一、概述

二、特性

• 适配：Wolfspeed SiC 模块 CAB600M33LM3-C
• 栅极电压：+15V / -5V
• 栅极电阻：开通 3.3Ω / 关断 1.0Ω（待定）
• 短路检测电压：8.7V（待定）
• 一体化设计：内置隔离 DC/DC + 栅极驱动电路
• 寄生电容低，抗共模干扰能力强
• 响应速度快：典型值约 130ns
• 光纤信号隔离
• 绝缘耐压：AC 10.8kV
• 绝缘距离：
  • 间隙 / 爬电：23.8mm / 45mm（PD2，CTI PLC0）
  • 间隙 / 爬电：15.1mm / 15.1mm（PD1 / 灌封，CTI PLC0）
• DC/DC 输入电压：15V、24V
• DC/DC 内置过流、过热保护
• 栅极电路：去饱和保护、软关断、故障信号输出、欠压锁定（UVLO）
• 绝缘等级：符合 IEC 60664-1 加强绝缘

三、应用场景
