一，概述

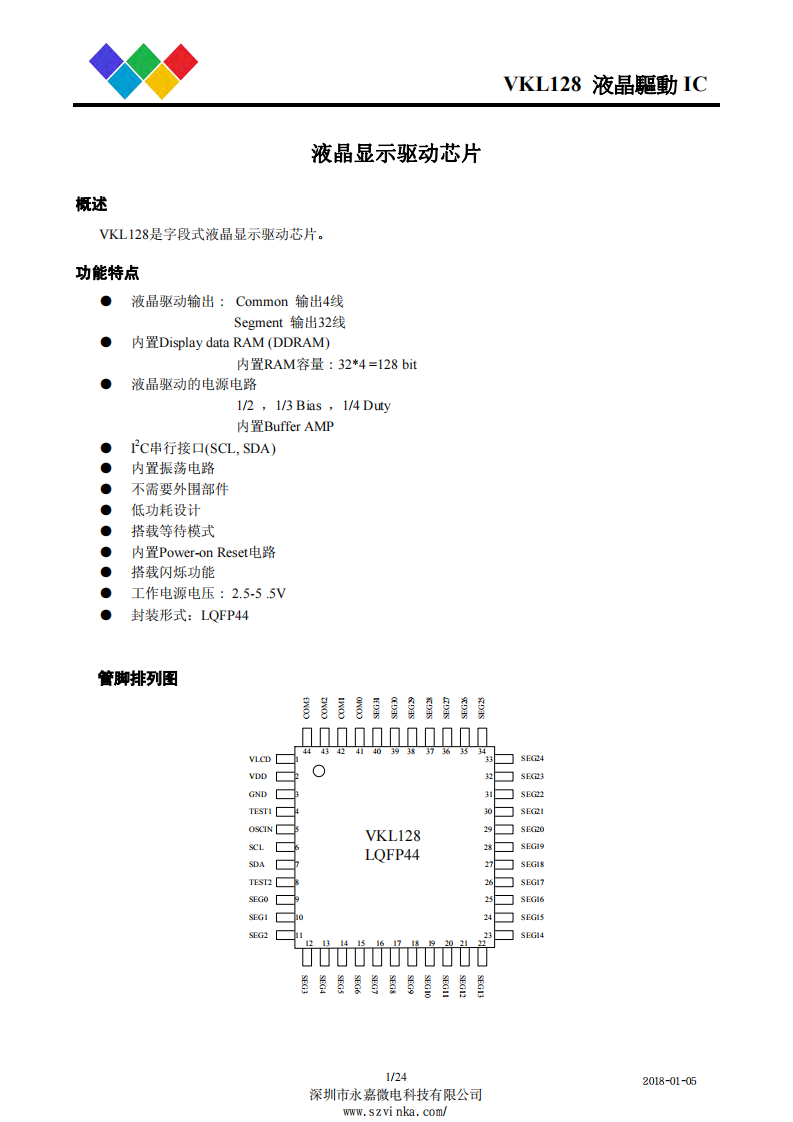

VKL128是一个点阵式存储映射的LCD驱动器,可支持最大128 点（32SEGx4COM）的LCD屏。单片机可通过I2C接口配置显 示参数和读写显示数据，可配置4种功耗模式，也可通过关显 示进入省电模式。其高抗干扰,超低功耗的特性适用于水电气 表以及工控仪表类产品。Z113+286
二特点
- 工作电压2.5-5.5V
- 内置32 kHz RC振荡器
- 偏置电压（BIAS）可配置为1/2、1/3
- COM周期（DUTY）为1/4
- 内置显示RAM为32x4位
- 帧频80Hz/71Hz/64Hz/53Hz可调
- 省电模式（通过关显示进入）
- 可配置4种功耗模式
- I2C通信接口
- 显示模式32x4
- 3种显示整体闪烁频率
- 软件配置LCD显示参数
- 读写显示数据地址自动加1
- VLCD脚提供LCD驱动电压（≤VDD）
- 内置上电复位电路(POR)
- 超低功耗、高抗干扰
- 封装 LQFP44(10.0mm x 10.0mm PP=0.8mm).
三应用领域
- 面板手表 • 医疗仪器
LCD驱动、液晶显示IC、LCD显示、液晶显示、显示LCD、段码液晶屏驱动、LCD液晶显示、段码屏LCD驱动、LCD显示驱动芯片、LCD显示驱动IC、液晶驱动原厂、LCD屏驱动、液晶屏驱动、驱动LCD、驱动液晶、LCD驱动控制器、液晶显示驱动原厂、段码LCD驱动、液晶段码屏驱动、液晶显示驱动芯片、点阵式液晶显示驱动、点阵式液晶显示IC、液晶驱动IC、液晶驱动芯片、LCD芯片、液晶芯片、液晶驱动控制器、液晶IC、段码驱动显示IC、笔段式液晶驱动、LCD液晶显示驱动、液晶LCD显示驱动、段码屏驱动厂家、段码驱动IC、段码驱动芯片、段码屏显IC、
高抗干扰LCD液晶控制器及驱动系列:
VK1C21A 2.4～5.2V 32seg*4com 偏置电压1/2 1/3 3线/4线通讯接口 SSOP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21B 2.4～5.2V 32seg*4com 偏置电压1/2 1/3 3线/4线通讯接口 LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21C 2.4～5.2V 32seg*4com 偏置电压1/2 1/3 3线通讯接口 LQFP44；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 高抗干扰/抗噪/低功耗
VK1C21D 2.4～5.2V 18seg*4com 偏置电压1/2 1/3 3线通讯接口 SOP28 高抗干扰/抗噪/低功耗
VK1C21DA 2.4～5.2V 18seg*4com 偏置电压1/2 1/3 3线通讯接口 SSOP28 高抗干扰/抗噪/低功耗
VK1C21E 2.4～5.2V 14seg*4com 偏置电压1/2 1/3 3线通讯接口 SOP24 高抗干扰/抗噪/低功耗
VK1C21EA 2.4～5.2V 14seg*4com 偏置电压1/2 1/3 3线通讯接口 SSOP24 高抗干扰/抗噪/低功耗
