型号：FZH34
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）
FZH34 是一款使用电容式感应原理设计的触摸 IC，其稳定的感应方式可以应用到各种不同电子类产品，面板介质可以是完全绝缘的材料，专为取代传统的机械结构开关或者普通按键而设计。

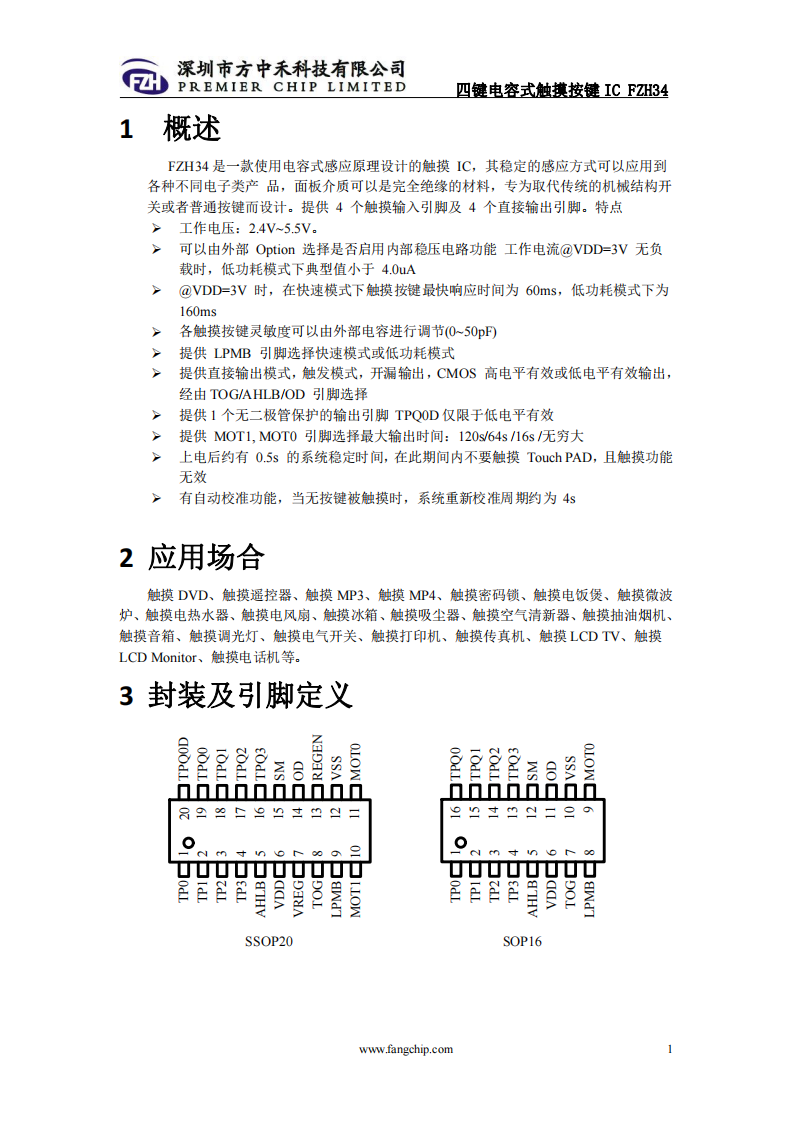

主要特点
- 工作电压范围：4V~5.5V，适用于多种低电压应用场景。
- 低功耗设计：
- 低功耗模式下工作电流典型值小于0μA（@VDD=3V）。
- 快速模式下响应时间更快（60ms），但功耗稍高（8.0μA）。
- 灵敏度调节：
- 可通过外部电容（0~50pF）调节各按键的灵敏度。
- 感应焊盘尺寸和面板厚度也会影响灵敏度。
- 多种输出模式：
- 支持直接输出、触发模式、开漏输出，可通过TOG/AHLB/OD引脚配置。
- 提供高电平或低电平有效输出选择。
- 单键/多键模式：
- 通过SM引脚选择单键（仅一个按键有效）或多键模式（多个按键同时有效）。
- 输出时间限制：
- 可设置最长输出时间（16s/64s/120s/无穷大），防止误触导致长时间输出。
- 自动校准功能：
- 无按键触摸时，系统每4秒自动校准一次，确保稳定性。
- 封装形式：
- 提供SSOP20和SOP16两种封装，适应不同设计需求。
应用场景
FZH34广泛应用于需要触摸控制的电子设备，包括：

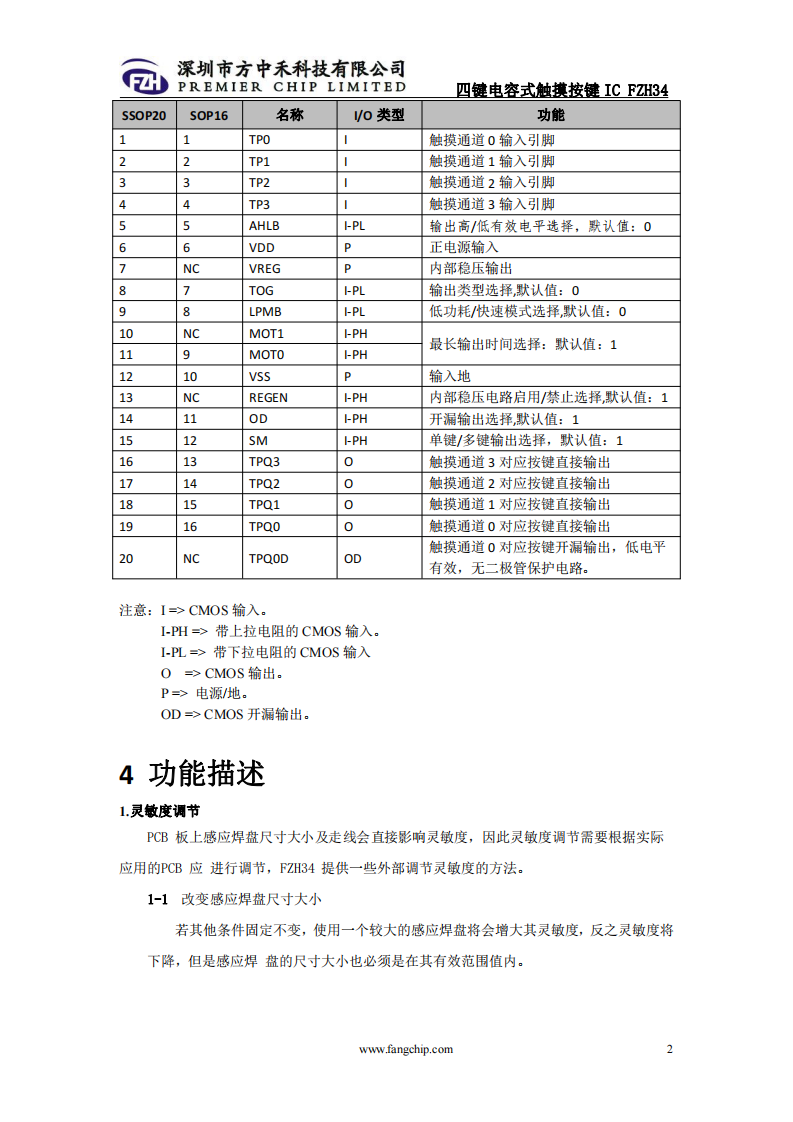

功能描述

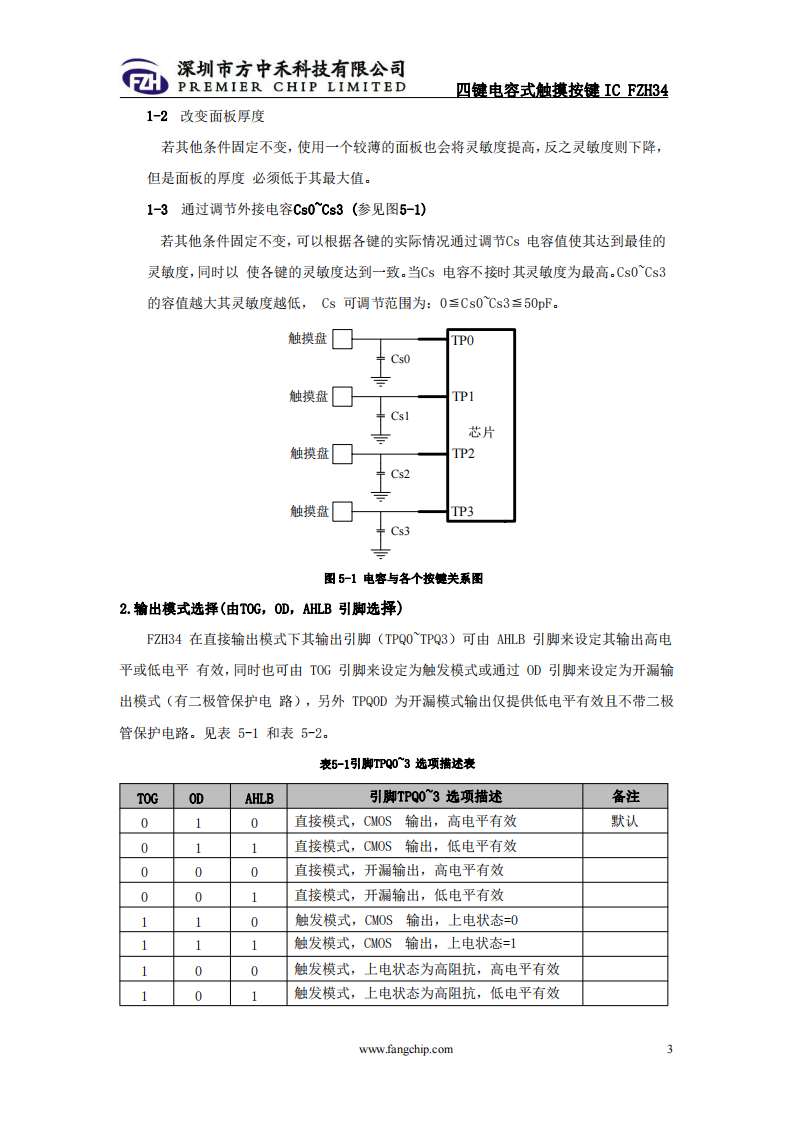

- 灵敏度调节：通过外接电容或调整焊盘尺寸实现。
- 输出模式选择：支持多种输出逻辑，灵活适配不同电路需求。
- 低功耗与快速模式切换：通过LPMB引脚选择，平衡响应速度与功耗。
- 内部稳压电路：可通过REGEN引脚启用或禁用，增强电源适应性。
电气参数
总结
FZH34以其低功耗、高灵敏度和灵活的配置选项，成为触摸控制应用的理想选择，尤其适合对功耗和响应速度有要求的场景。其广泛的应用领域和稳定的性能使其在电容式触摸按键IC中具有显著优势。
