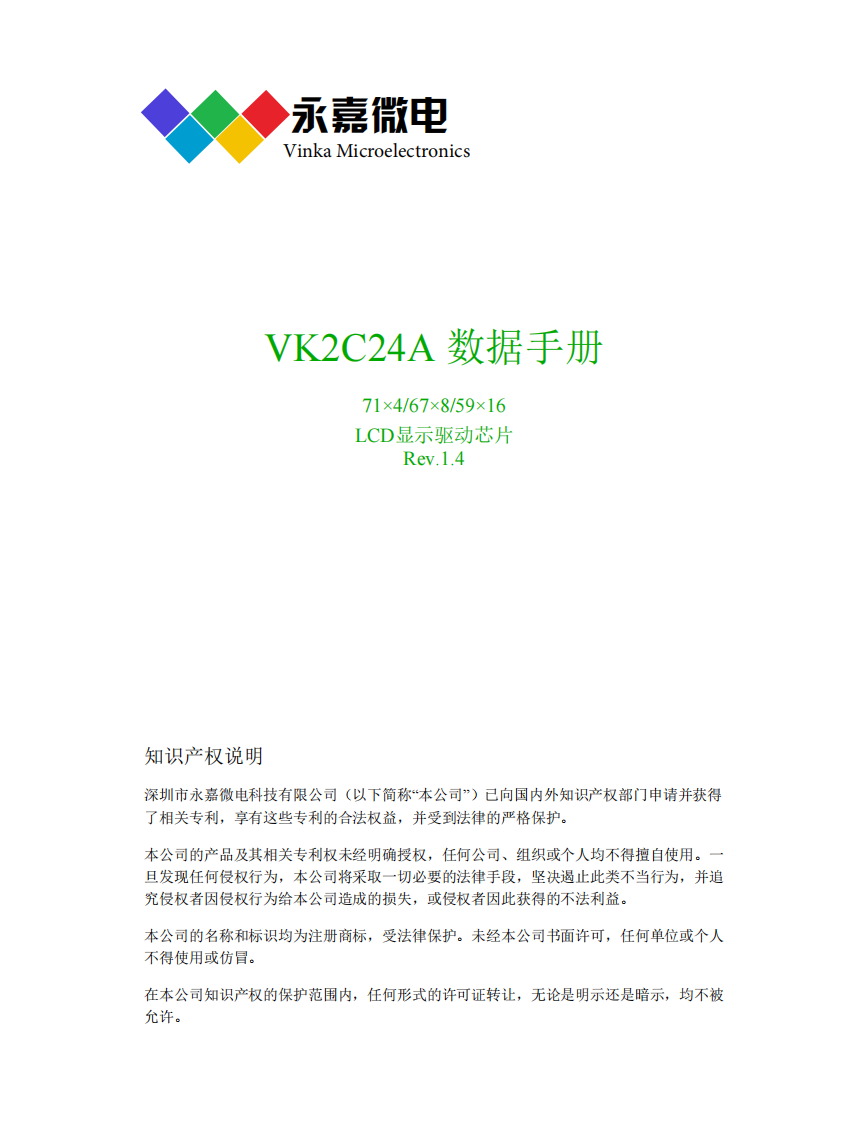

VK2C24A数据手册 LCD显示驱动芯片

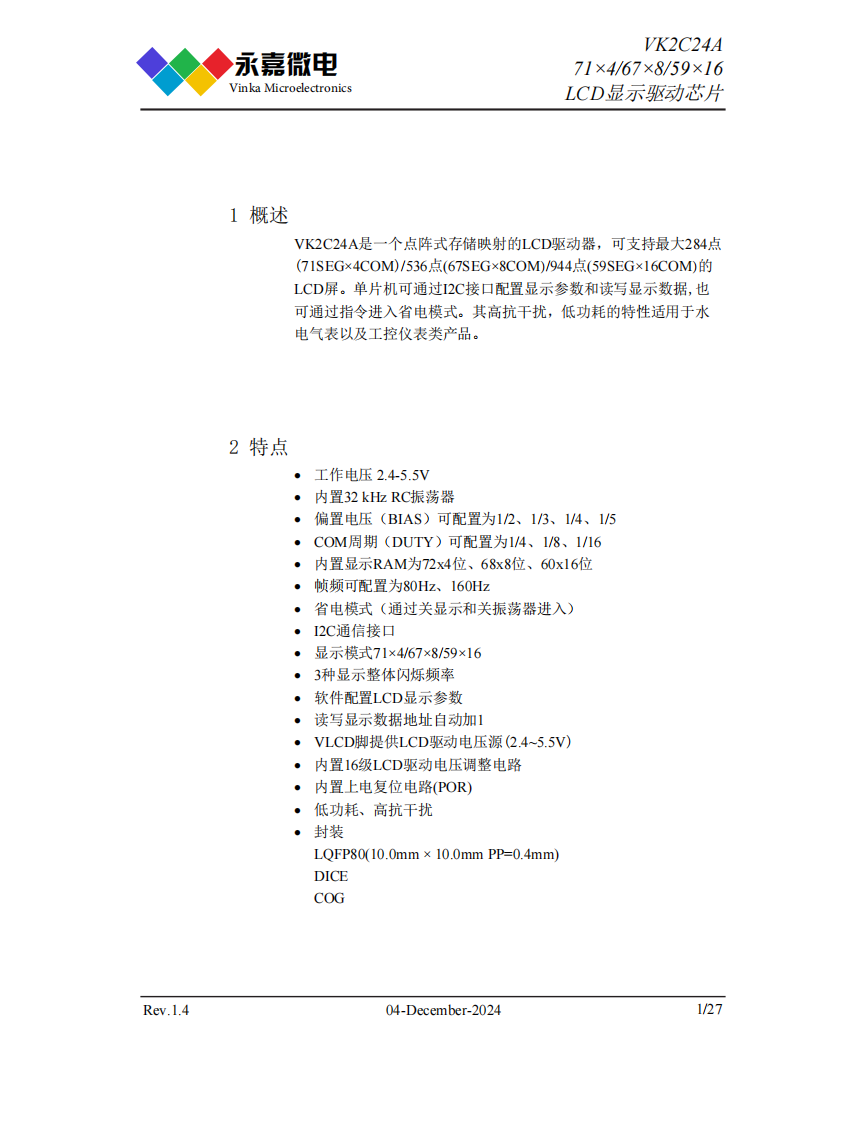

VK2C24A是一个点阵式存储映射的LCD驱动器，可支持最大284点(71SEG×4COM)/536点(67SEG×8COM)/944点(59SEG×16COM)的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据,也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。

特点

• 工作电压 2.4-5.5V
• 内置32 kHz RC振荡器
• 偏置电压（BIAS）可配置为1/2、1/3、1/4、1/5
• COM周期（DUTY）可配置为1/4、1/8、1/16
• 内置显示RAM为72x4位、68x8位、60x16位
• 帧频可配置为80Hz、160Hz
• 省电模式（通过关显示和关振荡器进入）
• I2C通信接口
• 显示模式71×4/67×8/59×16
• 3种显示整体闪烁频率
• 软件配置LCD显示参数
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压源(2.4~5.5V)
• 内置16级LCD驱动电压调整电路
• 内置上电复位电路(POR)
• 低功耗、高抗干扰

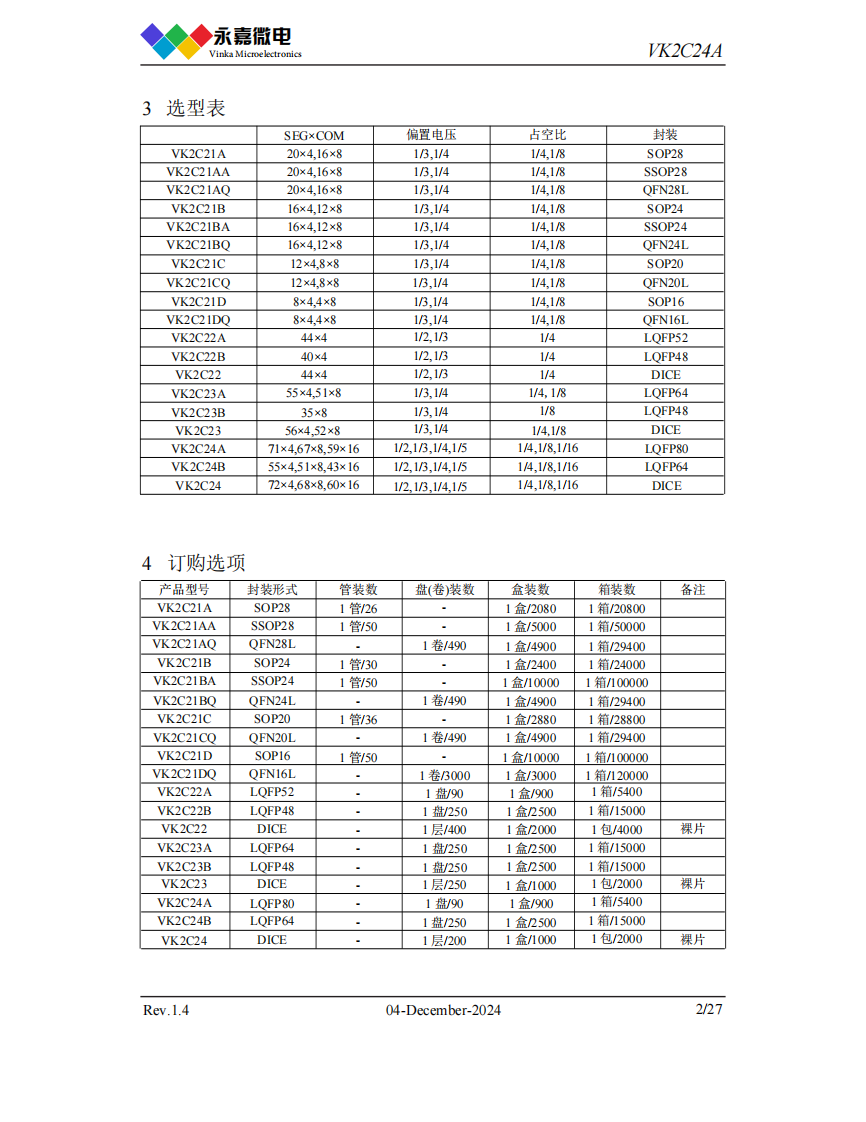

• 封装
LQFP80(10.0mm × 10.0mm PP=0.4mm)
DICE
COG
