型号：FZH23
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

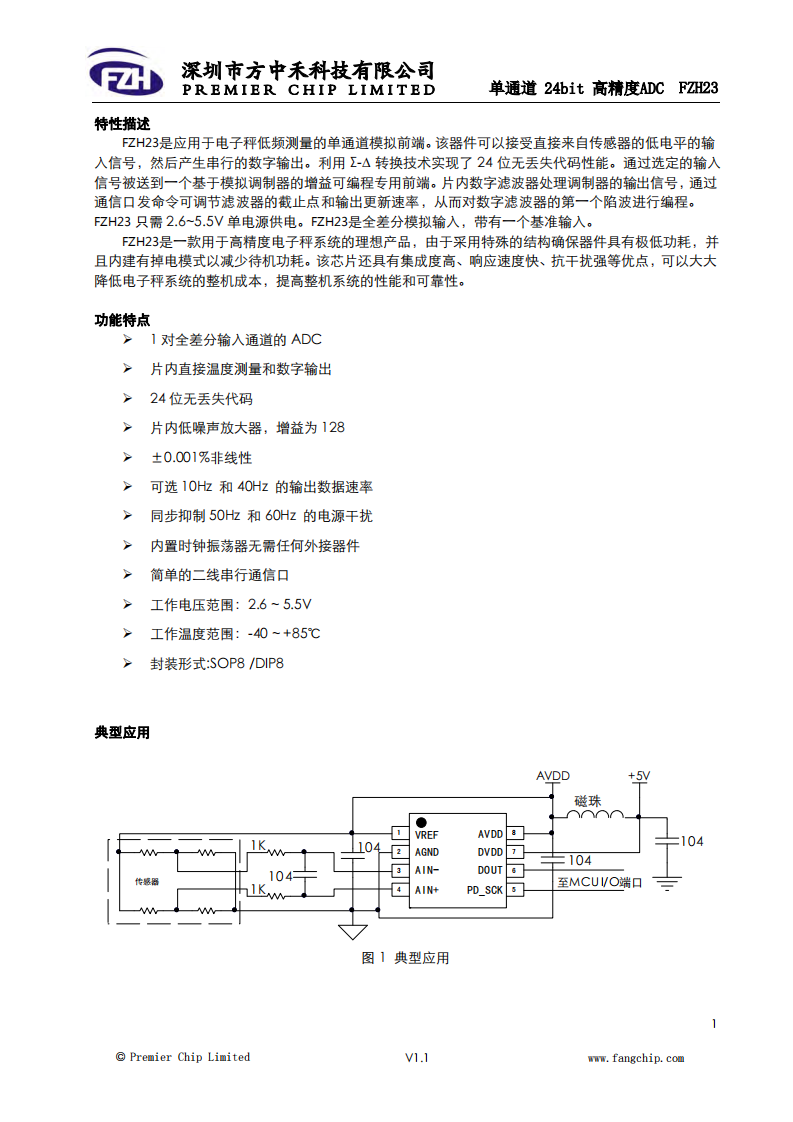

FZH23是应用于电子秤低频测量的单通道模拟前端。该器件可以接受直接来自传感器的低电平的输 入信号，然后产生串行的数字输出。利用 Σ-Δ 转换技术实现了 24 位无丢失代码性能。通过选定的输入信号被送到一个基于模拟调制器的增益可编程专用前端。片内数字滤波器处理调制器的输出信号，通过 通信口发命令可调节滤波器的截止点和输出更新速率，从而对数字滤波器的第一个陷波进行编程。 FZH23 只需 2.6~5.5V 单电源供电。FZH23是全差分模拟输入，带有一个基准输入。
FZH23是一款用于高精度电子秤系统的理想产品，由于采用特殊的结构确保器件具有极低功耗，并且内建有掉电模式以减少待机功耗。该芯片还具有集成度高、响应速度快、抗干扰强等优点，可以大大 降低电子秤系统的整机成本，提高整机系统的性能和可靠性。
核心特性
- 高精度转换
- 24位无丢失代码分辨率，非线性误差±0.001%。
- 片内低噪声放大器（增益128），支持差分输入。
- 灵活配置
- 可选输出数据速率：10Hz或40Hz。
- 同步抑制50Hz/60Hz电源干扰。
- 低功耗设计
- 工作电压范围：6V~5.5V。
- 待机电流仅5μA（掉电模式）。
- 集成功能
- 内置温度传感器（15位有效精度，范围-40℃~85℃）。
- 内置时钟振荡器，无需外部元件。
关键参数
- 电气特性
- 模拟输入范围：±0.5×(VREF/128)V（VREF范围1.8V~AVDD）。
- 无噪声位数：17位（10Hz）、16位（40Hz）。
- 二线串行接口（PD_SCK时钟输入，DOUT数据输出）。
- 时序要求：时钟脉冲宽度2~50μs。
- 封装与工作环境
- 封装形式：SOP8或DIP8。
- 工作温度：-40℃~+85℃。
典型应用
- 电子秤系统
- 直接连接传感器信号，简化电路设计。
- 温度监测
- 利用片内温度传感器进行环境补偿。
- 工业测量
- 适用于低频、高精度信号采集场景。
优势总结
- 高集成度：减少外部元件需求，降低成本。
- 快速响应：支持40Hz高速数据输出。
- 可靠性强：抗干扰设计，适应恶劣环境。
