型号：FZH31
厂商：深圳市方中禾科技有限公司（Premier Chip Limited）

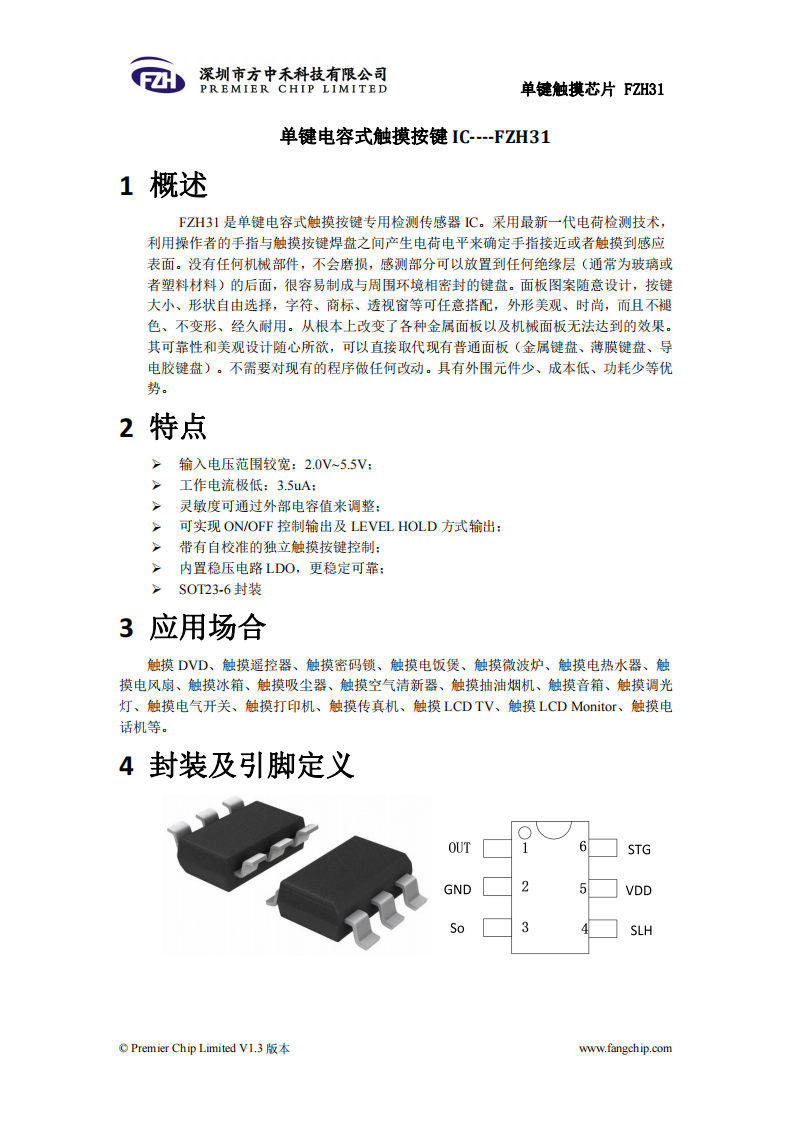

FZH31 是单键电容式触摸按键专用检测传感器 IC。采用最新一代电荷检测技术，利用操作者的手指与触摸按键焊盘之间产生电荷电平来确定手指接近或者触摸到感应 表面。没有任何机械部件，不会磨损，感测部分可以放置到任何绝缘层（通常为玻璃或 者塑料材料）的后面，很容易制成与周围环境相密封的键盘。面板图案随意设计，按键 大小、形状自由选择，字符、商标、透视窗等可任意搭配，外形美观、时尚，而且不褪色、不变形、经久耐用。从根本上改变了各种金属面板以及机械面板无法达到的效果。其可靠性和美观设计随心所欲，可以直接取代现有普通面板（金属键盘、薄膜键盘、导电胶键盘）。不需要对现有的程序做任何改动。具有外围元件少、成本低、功耗少等优势。
主要特点
- 低功耗设计：
- 工作电流仅5μA（典型值），适合电池供电设备。
- 工作电压范围：0V~5.5V，兼容3V/5V系统。

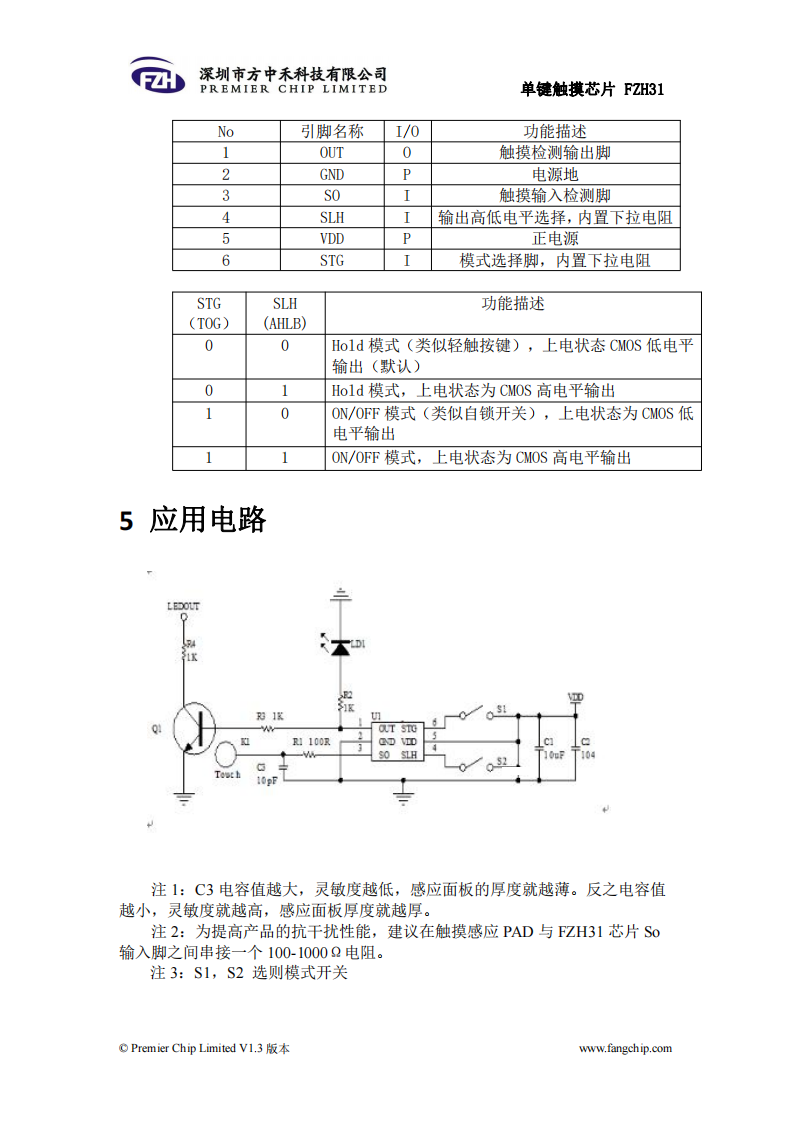

- 灵敏度可调：通过外接电容（C3）调节灵敏度，电容值越大，灵敏度越低（面板可更薄）。
- 输出模式灵活：
- Hold模式：类似轻触按键，支持上电默认高/低电平输出。
- ON/OFF模式：类似自锁开关，支持状态保持。
应用场景
优势总结
- 无机械磨损：提升产品寿命。
- 设计灵活：支持隐藏式安装，面板图案自由定制。
- 低功耗：适合便携式设备。
- 高性价比：外围电路简单，成本低。
开发注意：
如需进一步技术细节，可参考官方文档中的封装尺寸（SOT23-6）和时序图。
