在软件无线电（SDR）技术的产业落地进程中，随着物联网、可穿戴设备、微型通信终端、嵌入式射频系统等场景的兴起，行业对 SDR 硬件的体积、功耗、供电兼容性提出了越来越严苛的要求。
传统 SDR 开发板普遍体积偏大、供电要求高、难以直接嵌入小型设备中；而纯 SDR 模块又存在开发自由度低、接口不足的问题。二者之间的断层，成为制约 SDR 技术微型化落地的核心瓶颈。
璞致电子 PZSDR 系列推出的 P201Mini SDR 开发板，正是针对这一市场空白打造的超迷你嵌入式级 SDR 方案。该板卡基于 Xilinx Zynq-7020 异构架构，搭载 ADI AD9361 射频收发器，在仅 85×50mm 的极致尺寸上，集成了完整的 1T1R 射频通道、PL 侧千兆以太网、0.5ppm 高精度时钟与全工业级器件选型，5V 即可供电工作，为微型嵌入式 SDR 产品开发提供了从原型验证到批量落地的高性价比硬件底座。
一、核心架构：Zynq + AD9361 经典方案，性能不缩水
P201Mini 虽体积极致压缩，但并未因尺寸牺牲核心架构的完整性，采用经过行业广泛验证的 Zynq + AD9361 经典组合，保证了开发生态的成熟度与性能均衡性。
1.1 异构计算主控：Zynq-7020 兼顾开发与算力
P201Mini 搭载 Xilinx XC7Z020-2CLG400I 工业级主控芯片，采用 ARM 处理系统（PS）+ 可编程逻辑（PL）的异构架构，是嵌入式 SDR 场景最成熟的算力选型：
| 模块 | 规格参数 |
|---|---|
| PS 端 | 双核 Cortex-A9，主频 766MHz，可运行嵌入式 Linux |
| 内存 | 1GB DDR3L 工业级内存 |
| PL 端 | 85K 逻辑单元，220 个 DSP Slice |
| 存储 | 256Mb QSPI Flash + 256Kb E2PROM |
| 启动模式 | JTAG / QSPI Flash / SD 卡 三种 |
- PS 端承载协议栈、业务逻辑、数据管理等通用计算任务；
- PL 端可实现基带算法硬件加速、实时信号处理、自定义接口逻辑开发，满足基础 SDR 算法与实时信号处理的性能需求；
- 智能启动切换逻辑：无 SD 卡时自动从 QSPI 启动，插入 SD 卡则优先从 SD 卡启动，开发调试与固化部署切换便捷。
1.2 射频前端：AD9361 全功能 1T1R，指标达标
P201Mini 搭载完整的 ADI AD9361BBCZ 射频收发器，构建 1 发射、1 接收独立射频通道，在有限尺寸内保证了射频性能的完整性：
| 参数项 | 规格 |
|---|---|
| 工作频段 | 70MHz ~ 6GHz |
| 信号带宽 | 200kHz ~ 56MHz |
| 发射功率 | 10 ~ 15 dBm |
| 射频通道 | 1T1R（独立收发） |
| 数据接口 | LVDS 高速接口（AD9361 ↔ FPGA） |
| 宽带巴伦 | 10M ~ 6GHz |
- 可覆盖绝大多数民用通信、工业射频、物联网频段；
- 射频前端集成高线性功率放大器，全频段保持稳定的信号线性度；
- LVDS 高速接口保障 IQ 数据的高速稳定传输，支持全带宽实时数据处理。
- 同系列选型参考：P203Mini 采用 AD9363 射频芯片，频段覆盖 325MHz ~ 3.8GHz、带宽 20MHz，适合仅需 Sub-3G 频段的低成本嵌入式应用场景。两款硬件软件完全兼容，可按需选型。
1.3 0.5ppm 高精度时钟系统
时钟精度直接决定了 SDR 平台的频率准确度。P201Mini 在同尺寸产品中罕见地采用了 40MHz、0.5ppm 高精度 VCTCXO 时钟芯片，远高于同类迷你板卡的时钟精度标准，为射频性能提供稳定基准。
同时预留 PPS / 10M 时钟输入接口，支持外部高精度时钟注入与多板卡同步级联，满足分布式采集、时间敏感型应用的同步需求。
二、接口配置：小尺寸下的实用主义设计
P201Mini 在极致紧凑的 PCB 空间内，精选了嵌入式开发与部署最核心的接口资源，没有冗余配置，每一寸空间都用在刀刃上。

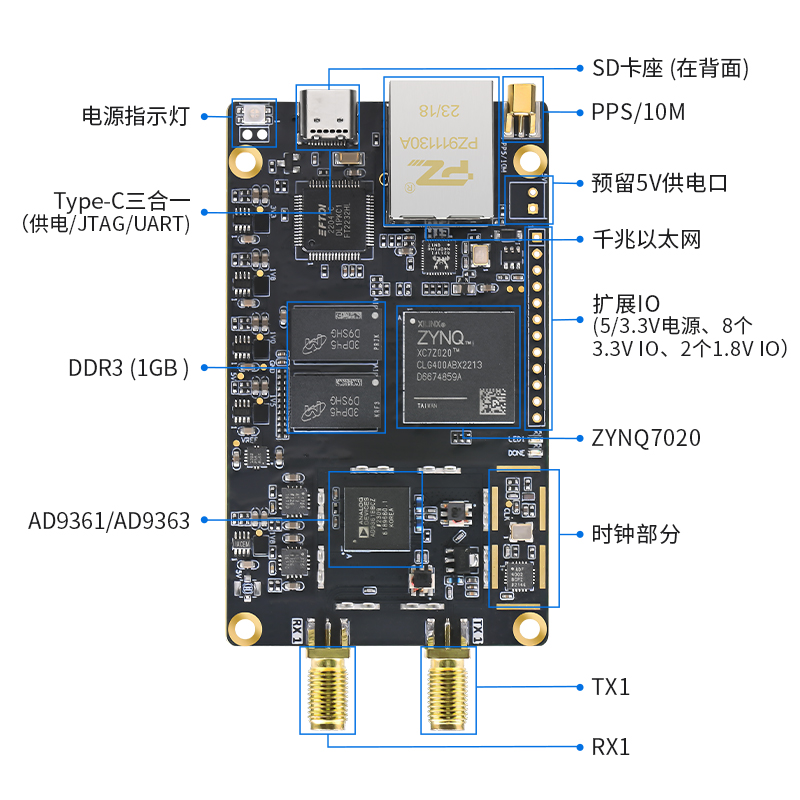

璞致软件无线电PZSDR系列 P201Mini接口示例图
2.1 Type-C 三合一接口：一根线搞定开发调试
这是 P201Mini 极具实用性的设计亮点 ——单个 Type-C 接口集成了 JTAG 下载、UART 串口与供电三重功能。
开发者只需一根 USB 线连接电脑，即可完成：
- 供电
- 程序下载
- 串口调试
彻底摆脱繁杂的线缆与适配器，极大降低入门门槛与使用复杂度，特别适合教学、快速原型验证场景。
2.2 PL 侧千兆以太网：高速数据通路
配备 PL 侧千兆以太网，通过 RGMII 接口与 Zynq PL 端直接互联，可实现高速 IQ 数据回传与网络控制，避免 PS 端以太网的性能瓶颈，满足中等数据量的实时信号处理需求。
2.3 扩展 IO 与外设
| 接口 / 外设 | 规格说明 |
|---|---|
| 扩展排针 | 12P，8 路 3.3V IO + 2 路 1.8V IO |
| SD 卡接口 | 支持 SD 卡启动与数据存储 |
| 用户 LED | 自定义状态指示 |
| 供电接口 | XH2.54，方便设备内部集成供电 |
三、核心竞争力：极致迷你 + 工业级，重新定义嵌入式 SDR 形态
P201Mini 区别于普通入门级 SDR 板卡的核心优势，在于其从设计之初就面向深度嵌入式集成场景优化，在极致尺寸内实现了工业级可靠性与完整的开发能力。
3.1 85×50mm 超小尺寸，嵌入能力拉满
| 形态 | 尺寸 |
|---|---|
| 单板 PCB | 85 × 50 × 2.2 mm |
| 带金属散热外壳 | 95 × 55 × 23 mm |
是目前市面上尺寸最小的 Zynq + AD9361 方案 SDR 开发板之一。如此紧凑的体积，可直接嵌入微型通信设备、可穿戴设备、物联网终端、机载车载设备等空间极度受限的场景，为 SDR 技术的微型化落地提供了可能。
3.2 5V 低功耗供电，适配全场景
支持 5V 直流供电，可通过 Type-C 接口直接从 USB 取电，也可通过 XH2.54 接口接入系统 5V 电源，无需额外的电源转换电路，完美适配嵌入式设备的供电体系，大幅降低集成难度与系统成本。
3.3 全工业级标准，环境适应性强
- 全板采用工业级器件选型，工作温度覆盖 -40℃ ~ +85℃；
- 关键电路做屏蔽处理，可适应高低温、复杂电磁环境等工业现场与户外试验条件；
- 彻底摆脱迷你板卡 "只能实验室用" 的局限。
3.4 金属外壳，散热与屏蔽兼顾
配套专属金属散热外壳：
- 散热：保障长时间稳定运行；
- 电磁屏蔽：降低外部干扰对射频性能的影响；
- Logo 定制：支持外壳 logo 定制，可快速适配整机产品化需求。
四、典型应用场景
凭借超小尺寸、低功耗、工业级可靠性与高性价比，P201Mini 可广泛适配各类微型化、嵌入式 SDR 场景：
| 应用场景 | 适配优势 |
|---|---|
| 微型嵌入式通信终端 | 超小体积 + 5V 供电 + 工业级设计，可直接集成到微型专网电台、物联网关、应急通信终端等小型设备中 |
| 可穿戴与便携射频设备 | 极致尺寸与低功耗优势，适配可穿戴频谱监测设备、个人无线电终端、便携信号分析工具等开发 |
| 物联网射频节点 | 低成本 + 小体积 + 低功耗，适合大规模部署的物联网射频感知节点、无线传感网汇聚节点 |
| 高校教学与入门学习 | Type-C 便捷调试 + 完整 Zynq + AD9361 架构，是 SDR 教学、通信原理实验、射频算法入门学习的高性价比平台 |
| 低成本 SDR 原型验证 | 快速验证通信协议、射频算法可行性，大幅降低产品前期研发的试错成本，适合中小团队与创业项目 |
结语
整体来看，璞致 P201Mini SDR 开发板精准命中了 SDR 技术微型化、嵌入式落地的核心痛点 —— 它没有单纯追求参数堆砌，而是在极致的尺寸内，实现了 "架构完整、性能达标、工业可靠、使用便捷" 的均衡设计。
既解决了传统 SDR 模块开发自由度低、接口不足的问题，又避免了常规开发板体积大、功耗高、难嵌入的短板，为 SDR 技术从大型设备走向微型终端、从实验室走向批量嵌入式落地，提供了高性价比的硬件路径，也为国产迷你型工业级 SDR 产品树立了新的性能标杆。
璞致电子 PZSDR 系列 — 专注工业级 SDR 开发板与嵌入式射频方案 如需了解更多产品细节，欢迎评论区交流或私信咨询。
