在软件无线电（SDR）技术向工业级、高性能场景深化落地的过程中，开发者往往面临一个两难选择：
- 入门级板卡算力不足、接口有限，无法支撑复杂算法与高速数据处理；而高端 SDR 设备价格高昂、架构封闭，难以定制化开发，且算力升级成本极高。
- 如何在 "高性能、可扩展、工业级可靠、高性价比" 之间找到平衡点，成为中高端 SDR 开发场景的核心诉求。
璞致电子 PZSDR 系列推出的 P351 / P451 / P101 SDR 开发板，正是针对这一市场痛点打造的中高端工业级方案。该系列采用核心板 + 底板分离架构，三款产品硬件软件完全兼容，仅通过更换核心板即可实现算力阶梯式升级；搭载 ADI AD9361 射频收发器，配备 0.1ppm 超高精度时钟、双独立 DDR 内存、10G SFP 光口与全工业级设计，为高性能 SDR 算法开发、通信原型验证、工业射频系统集成提供了灵活可扩展的硬件底座。

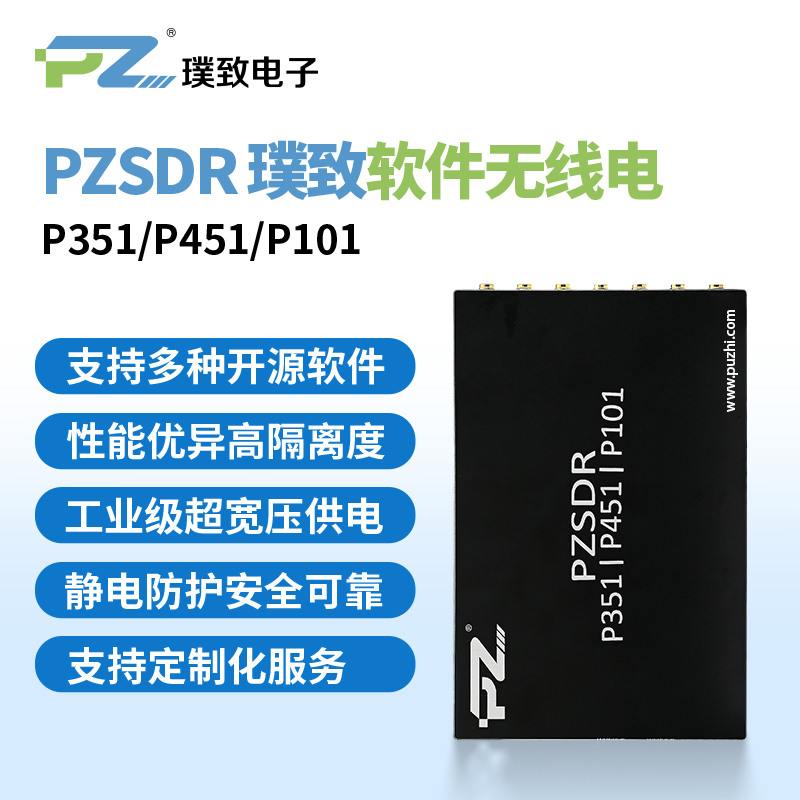

璞致软件无线电PZSDR系列 P351/P451/P101
一、核心架构：核心板可升级设计，算力灵活选配
P351 / P451 / P101 最大的架构创新在于采用了核心板 + 底板的分离式设计，三款产品共用同一底板，仅核心板主控规格不同。用户可根据项目算力需求灵活选型，后期算力不足时直接更换核心板即可升级，无需重新设计硬件，大幅降低了研发迭代成本。
1.1 三档算力梯度，覆盖全场景需求
三款产品均基于 Xilinx Zynq-7000 系列异构架构，集成 ARM 处理系统（PS）+ 可编程逻辑（PL），兼顾通用计算与硬件加速能力：
| 型号 | 主控芯片 | 逻辑单元 | DSP Slice | Block RAM | 定位场景 |
|---|---|---|---|---|---|
| P351 | XC7Z035-2FFG900I | 275K | 900 | 17.6Mb | 常规 SDR 算法开发、协议验证、中等复杂度信号处理 |
| P451 | XC7Z045-2FFG900I | 350K | 900 | 19.2Mb | 复杂基带处理、多通道信号并行计算 |
| P101 | XC7Z100-2FFG900I | 444K | 2020 | 26.5Mb | 大规模 MIMO、波束成形、高速实时信号处理等算力密集型场景 |
PS 端共性配置：
- 双核 Cortex-A9 处理器，主频 800MHz，可运行嵌入式 Linux 系统；
- 承载协议栈、业务逻辑与数据管理；
- 核心板采用 4 个 0.6mm 间距 120P 镀金连接器与底板互联，共引出 240 个 PL 端口 + 24 个 PS 端口，IO 资源极其丰富，支持功能定制与子板扩展。
1.2 双独立 DDR 设计，破解内存带宽瓶颈
区别于多数 SDR 板卡 PS/PL 共享内存的设计，P351 系列为 PS 端与 PL 端各独立配置 1GB DDR3L 工业级内存，彻底避免了 PS 与 PL 端争抢内存带宽的问题。
这一设计在高速数据采集、实时基带处理、大数据量信号分析等场景下优势尤为明显，可保障多任务并行时的系统稳定性与数据吞吐性能。
存储配置：
| 存储类型 | 规格 |
|---|---|
| QSPI Flash | 32MB |
| eMMC | 8GB |
| 启动模式 | JTAG / QSPI Flash / SD 卡 三种 |
适配开发调试、离线部署等不同工作状态。
二、射频子系统：0.1ppm 高精度时钟，打造专业级射频性能
射频性能与时钟精度是中高端 SDR 平台的核心指标，P351 系列在射频前端与时钟系统上均按照专业级标准设计。
2.1 AD9361 全功能 2T2R 射频前端
搭载完整的 ADI AD9361BBCZ 射频收发器，构建 2 发射、2 接收独立射频通道：
| 参数项 | 规格 |
|---|---|
| 工作频段 | 70MHz ~ 6GHz |
| 信号带宽 | 200kHz ~ 56MHz |
| 发射功率 | 最高 17dBm 以上（双路高线性 PA） |
| 射频通道 | 2T2R（独立收发） |
| 宽带巴伦 | 10M ~ 6GHz |
| 射频开关 | SPDT 射频开关 |
| 数据接口 | LVDS 高速接口（AD9361 ↔ FPGA） |
- 可覆盖绝大多数民用通信、工业射频、科研试验频段；
- 全频段保持优异的信号线性度与链路稳定性；
- LVDS 高速接口保障 IQ 数据的高速稳定传输，支持全带宽实时数据处理。
2.2 0.1ppm 超高精度时钟系统
时钟精度直接决定了 SDR 平台的频率准确度与相位噪声性能。P351 系列采用 40MHz、0.1ppm 超高精度 VCTCXO 时钟芯片，远高于同级别产品常见的 0.5ppm 精度标准，为射频链路提供极高稳定度的时钟基准。
| 时钟配置 | 规格 |
|---|---|
| 主时钟 | 40MHz，0.1ppm VCTCXO |
| 外部时钟输入 | IPEX 接口 |
| PPS 输入 | 支持秒脉冲同步 |
| 可选升级 | 10M OCXO 恒温晶振 |
支持外部高精度时钟注入与多板卡同步级联，满足分布式采集、多通道同步等高精度应用需求。
三、全栈高速接口：双千兆 + 10G 光口，破解数据传输瓶颈
中高端 SDR 开发中，高速数据回传与外设扩展是常见的性能瓶颈。P351 系列配置了极其丰富的高速接口与外设资源，无需额外载板即可满足绝大多数开发与部署需求。
璞致软件无线电PZSDR系列 P351/P451/P101接口图
3.1 完整的高速数据通路
| 接口 | 规格说明 |
|---|---|
| 10G SFP 光口 | 1 路，10Gbps 数据传输，相比千兆网口带宽提升 10 倍，高速原始 IQ 数据无阻塞实时回传 |
| PS 侧千兆以太网 | 用于系统管理 |
| PL 侧千兆以太网 | 直连 FPGA 逻辑，低延迟数据交互，避免 PS 端性能瓶颈 |
| USB 3.0 | 高速数据传输 |
| USB 2.0 OTG | 外设扩展 |
10G SFP 光口是该系列的核心亮点之一，可实现宽带信号采集、大数据量实时处理场景下的无阻塞数据回传。
3.2 授时与定位能力
板载 GPS / 北斗双模定位模块，提供定位功能与 PPS 秒脉冲信号，配合外部 PPS / 时钟输入接口，可实现高精度时间同步，完美适配外场测试、分布式频谱监测、时间敏感型应用场景。
3.3 扩展与调试接口
| 接口 / 外设 | 规格说明 |
|---|---|
| 扩展连接器 | 40P，2.54mm 间距，32 路 3.3V 电平 IO |
| Type-C 三合一 | JTAG 下载 + UART 串口 + USB2.0 OTG + 供电，四重功能一线搞定 |
| SD 卡接口 | 支持 SD 卡启动与数据存储 |
| 用户 LED | 自定义状态指示 |
四、核心竞争力：工业级全维度设计，支撑从研发到落地全周期
P351 系列区别于普通实验室开发板的核心优势，在于其从架构设计到器件选型均面向工业级落地场景优化，真正实现 "开发即用、落地即装"。
4.1 12-36V 超宽压供电，适配工业现场
支持 12 ~ 36V 超宽压直流供电，可直接兼容工业现场常见的 12V、24V 供电体系，无需额外电源转换电路；供电接口设计兼顾设备集成与外接适配器两种场景，部署灵活。
4.2 全工业级标准，环境适应性强
- 全板采用工业级器件选型，工作温度覆盖 -40℃ ~ +85℃；
- 所有对外接口均配备静电防护电路；
- 时钟与射频链路做屏蔽处理；
- 可适应高低温、复杂电磁环境等工业现场与户外试验条件。
4.3 紧凑型结构，易集成易部署
| 形态 | 尺寸 |
|---|---|
| 单板 PCB | 155 × 100 × 2.2 mm |
| 带金属散热外壳 | 162 × 105 × 23 mm |
体积紧凑，可直接嵌入工业设备、测试仪器、通信终端中；金属外壳同时起到散热与电磁屏蔽作用，保障长期稳定运行；外壳支持 logo 定制，可快速适配整机产品化需求。
4.4 可升级架构，保护投资
核心板 + 底板的分离式设计，使得用户可以根据项目发展阶段灵活升级算力，无需重新设计底板与外围电路，大幅降低了产品迭代成本与技术风险，特别适合研发周期长、需求可能变化的项目。
五、典型应用场景
凭借高性能算力、专业级射频、丰富高速接口与工业级可靠性，P351 系列可广泛适配各类中高端 SDR 开发与落地场景：
表格
| 应用场景 | 适配优势 |
|---|---|
| 高性能通信系统原型验证 | 充足的 FPGA 逻辑资源与 DSP 算力，适合 5G 专网、专用通信、MIMO 系统等复杂通信协议开发与原型验证 |
| 宽带频谱监测与信号分析 | 10G 高速数据回传 + 宽频段覆盖，适合宽带电磁环境监测、未知信号识别、频谱监管等大数据量场景 |
| 雷达与电子对抗原型开发 | 0.1ppm 高精度时钟 + 强大的实时信号处理能力，适配小型雷达原型、电子对抗系统、无线电测向等高端开发场景 |
| 工业嵌入式射频系统 | 工业级宽温宽压设计 + 可升级架构，可直接集成到工业检测设备、专用通信终端、物联网关等产品中 |
| 高校与科研高端实验平台 | 配套完整开发资源，可用于高级 SDR 教学、射频算法研究、高速信号处理实验等科研场景，支撑研究生与博士生级别的课题研究 |
结语
整体来看，璞致 P351 系列 SDR 开发板精准命中了中高端 SDR 开发的核心痛点 —— 它没有单纯堆砌参数，而是通过 "核心板可升级架构" 的创新设计，解决了算力迭代成本高的问题；通过 0.1ppm 高精度时钟、双独立 DDR、10G 光口等专业配置，满足了高性能 SDR 开发的核心需求；同时坚持全工业级设计标准，保障了从实验室研发到工业落地的平滑过渡。
对于需要兼顾性能、扩展性与可靠性的中高端 SDR 项目而言，P351 系列提供了一个比进口高端设备更灵活、比入门级板卡更专业、比定制化方案成本更低的优质选择，也为国产工业级 SDR 硬件的技术升级提供了新的标杆。
璞致电子 PZSDR 系列 — 专注工业级 SDR 开发板与嵌入式射频方案 P351 / P451 / P101 三档算力可选，核心板可升级，欢迎评论区交流或私信咨询。
