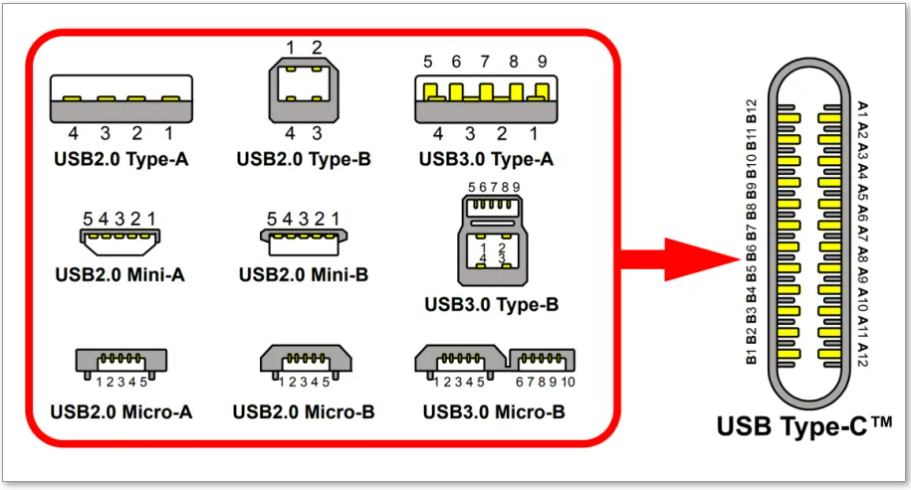

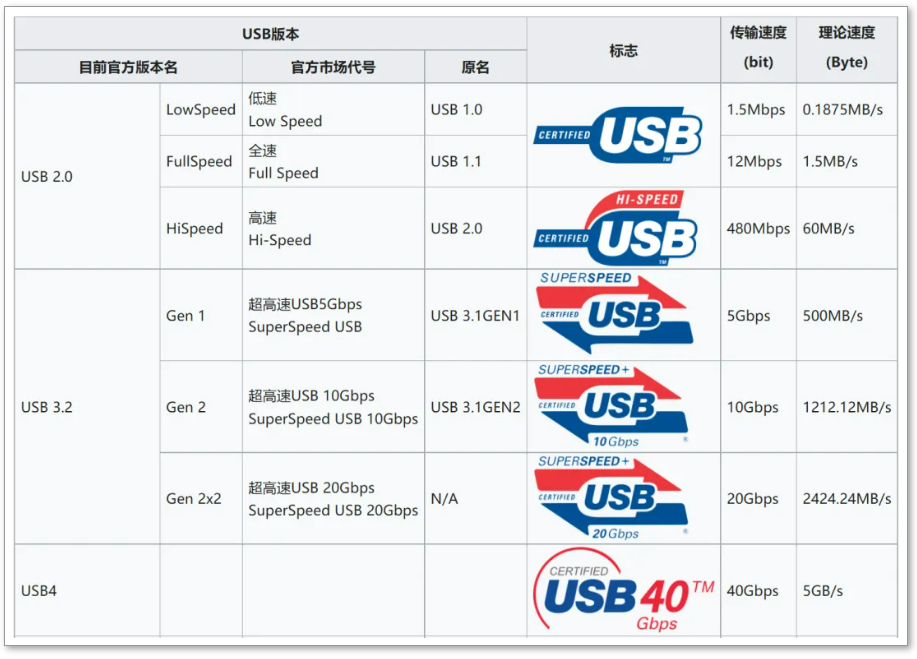

USB TYPE-C全功能引脚图

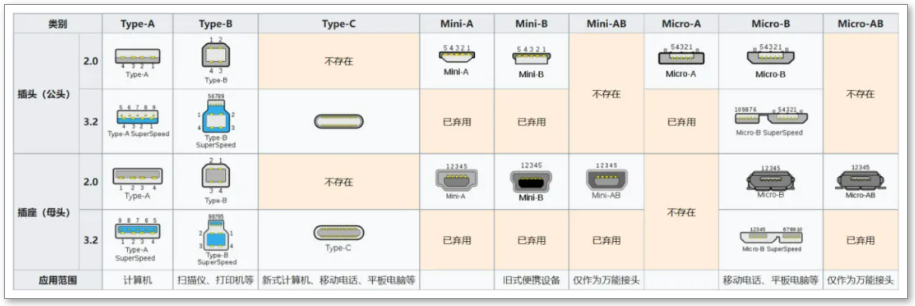

端口类型
上行端口（Upstream Facing Port，UFP）：设备 / 上行集线器端口，典型示例为传统的标准 Type-B 端口。
双重角色端口（Dual-Role Port，DRP）：连接事件发生前，在 DFP 端口和 UFP 端口之间切换的端口。初始连接事件后，可通过 USB 供电协议协商进行动态交换。

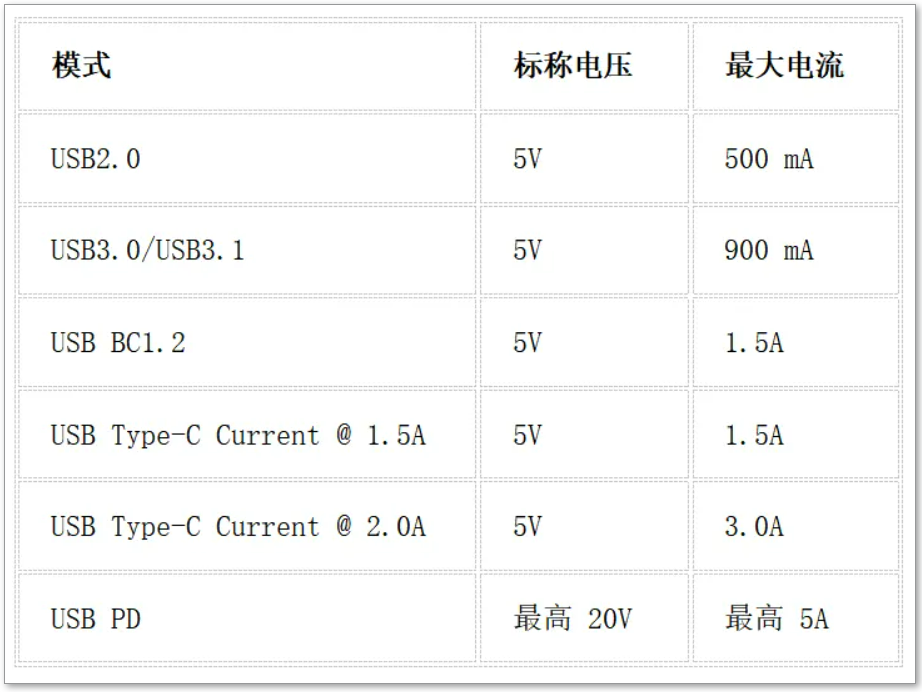

拉电流电源 / 供电设备：5V-20V 时的拉电流最多为 5A，典型示例为传统的标准 Type-A 端口。
灌电流电源 / 耗电设备：5V-20V 时的灌电流最多为 5A，典型示例为传统的标准 Type-B 端口。
Type-C 插座：

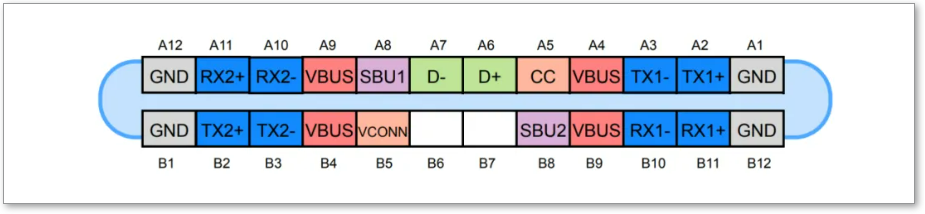

Type-C 插头：

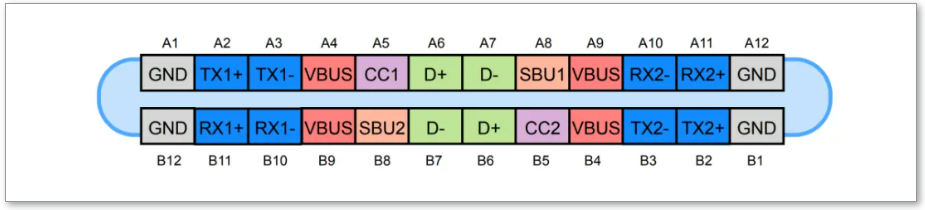

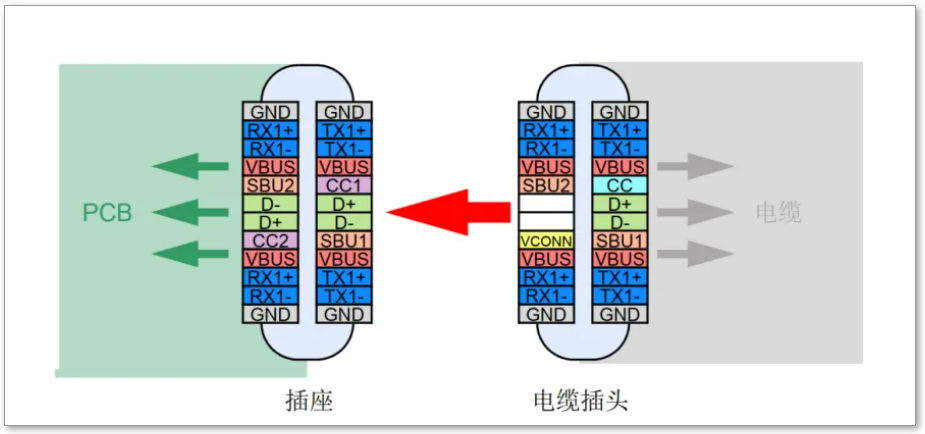

对接示意图（全功能）：

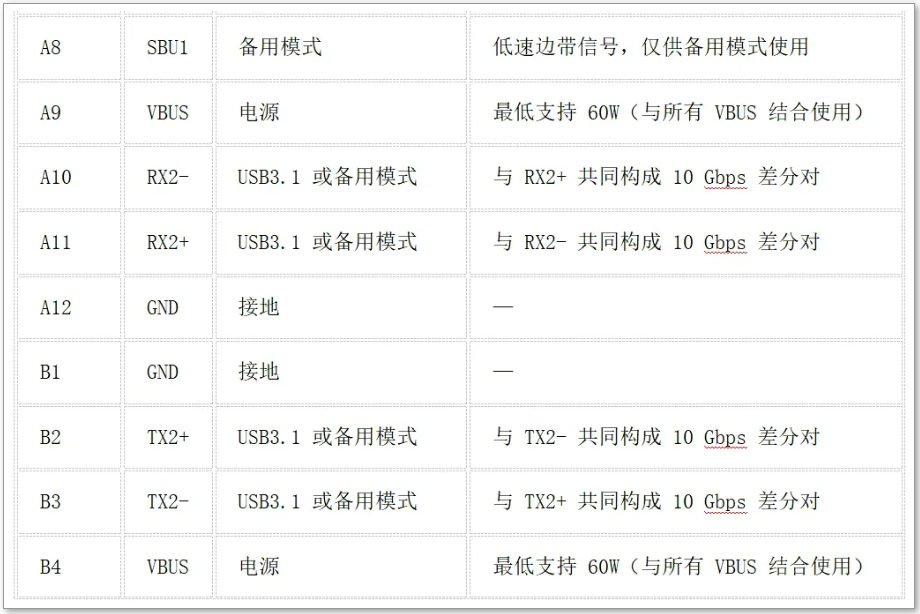

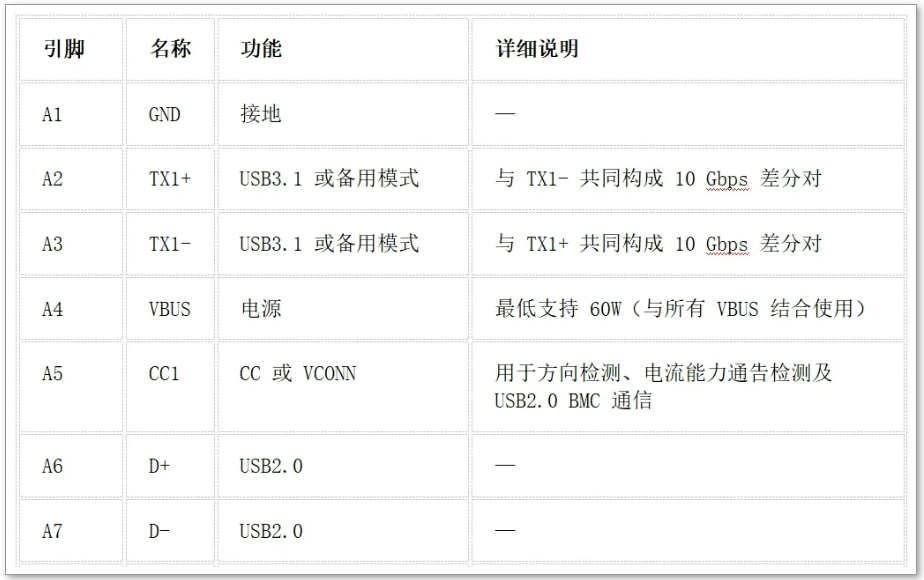

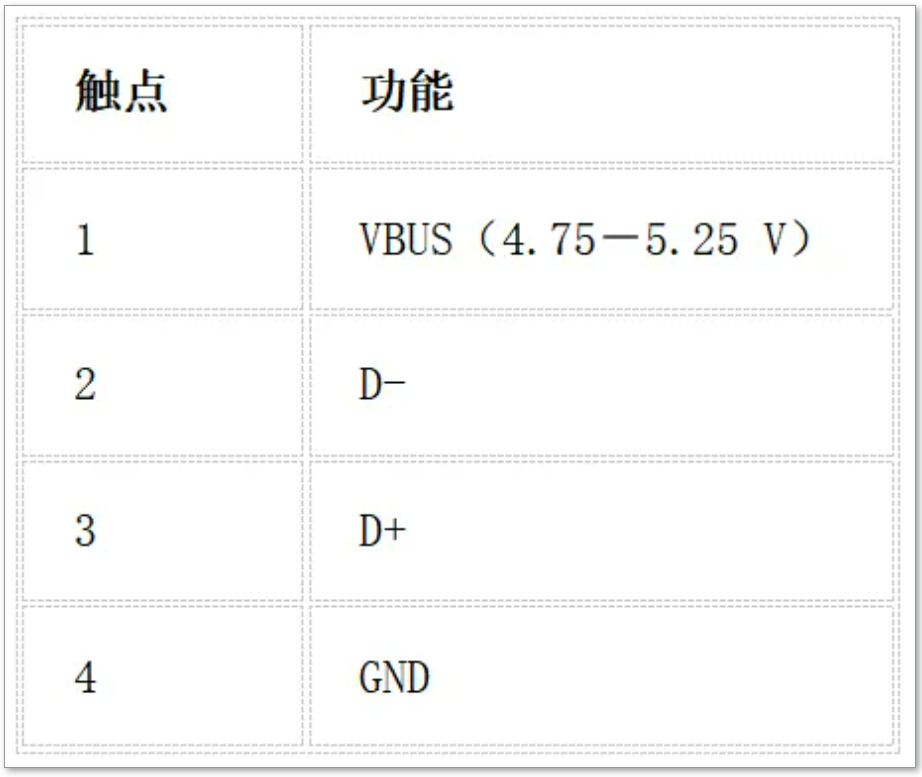

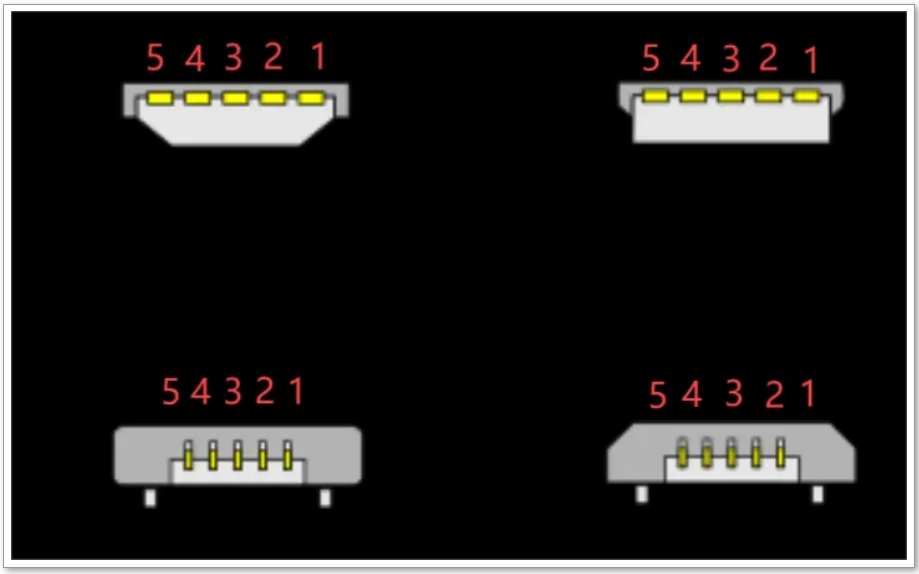

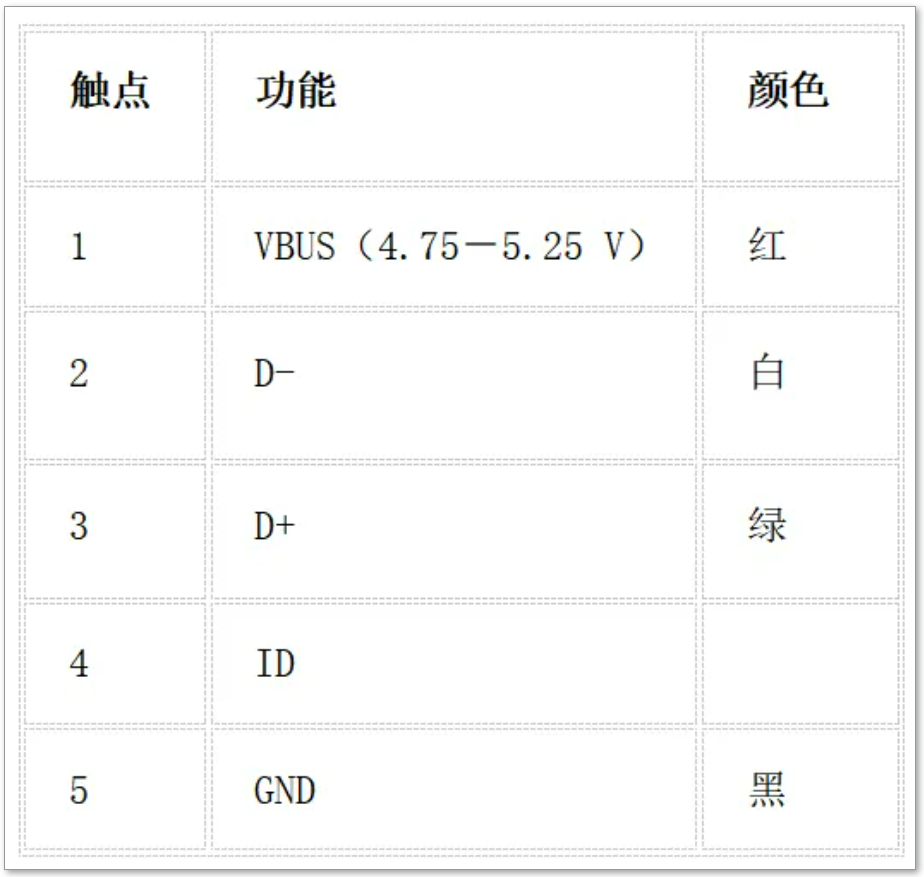

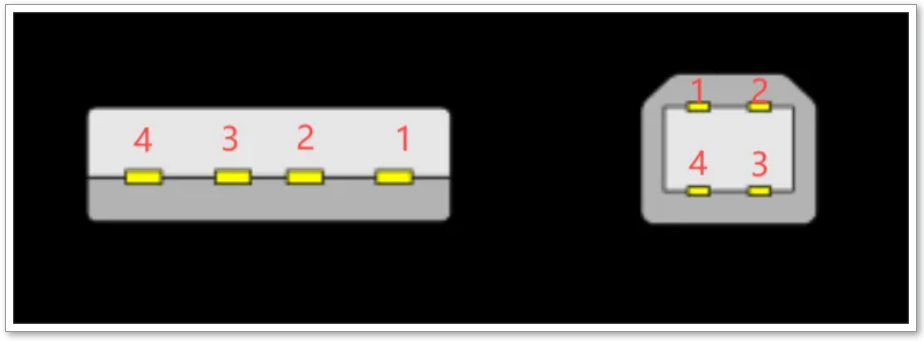

引脚功能描述：
工作原理
下拉电阻 (Rd)：用于UFP（设备）端，通过连接到地，以检测DFP的供电能力。
当设备（UFP）连接到主机（DFP）时，它会通过CC1或CC2引脚检测到相应的电压，这个电压由DFP的上拉电阻（Rp）决定，并根据表中的电阻值来判断主机的供电能力。
如果CC1检测到有效的上下拉（即检测到Rp），则表示连接为正向。
如果CC1没有检测到有效的上下拉，但CC2检测到了，则表示连接为反向。
2、电缆插入：如果插入方向使得CC1引脚接触到DFP的上拉电阻（Rp），则CC1会被上拉，UFP检测到相应的电压，表示正向连接。如果插入方向使得CC2引脚接触到DFP的上拉电阻（Rp），则CC2会被上拉，UFP检测到相应的电压，表示反向连接。

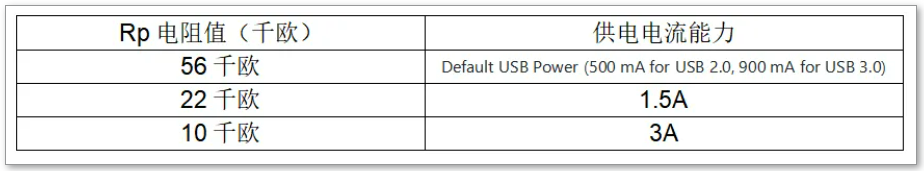

1.5A：当Rp为22 kΩ时，CC引脚的电压范围约为1.6V至3.0V。
3A：当Rp为10 kΩ时，CC引脚的电压范围约为2.7V至3.6V。
通过这种机制，UFP可以检测到实际的电压并确定DFP的供电电流能力，从而实现安全有效的供电和通信。
