方案介绍
USB Power Delivery（USB PD）是手机、平板和移动 PC 车载充电的下一个前沿：数据与功率共用的通用电缆提高了复用率、减少了电子垃圾，且正反可插的接口显著改善了用户体验。USB PD 协议允许连接具有不同功率配置文件（PDO）的设备 ——功率协商协议负责确定供电方向用电方提供的电压与电流配置文件。
意法半导体提供演示套件，用于评估在 ASIL-B 汽车级 32 位 Power Architecture® 微控制器（SPC58） 上实现的 USB PD 协议栈（2.0 版本），可帮助开发者快速验证车载 Type-C 供电方案。
一、核心功能与架构

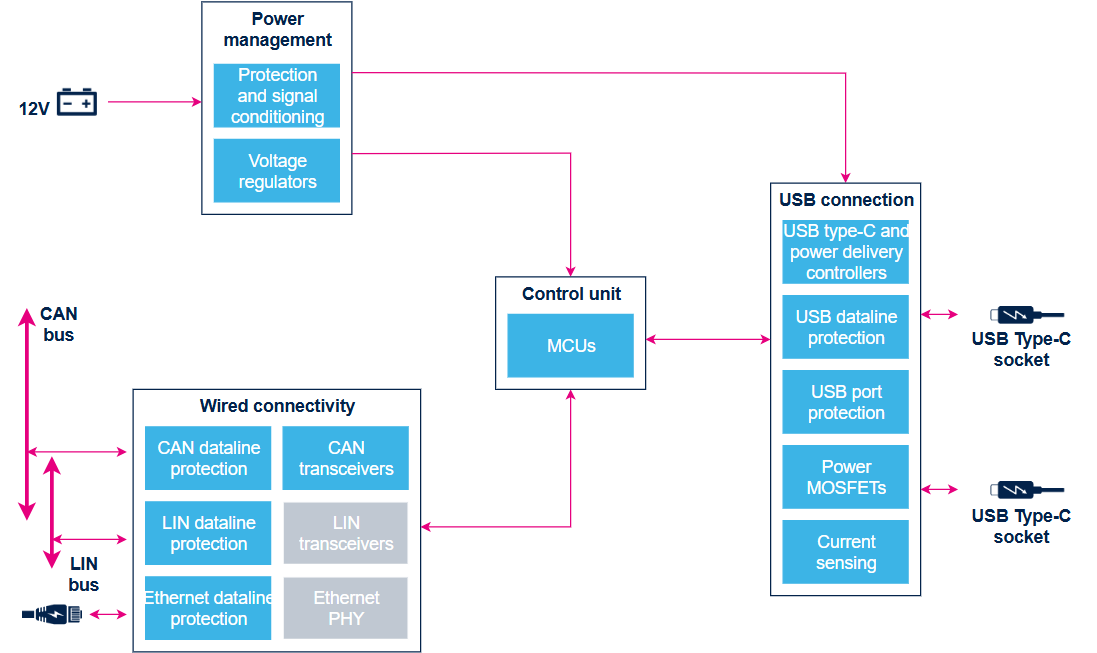

该方案以 MCU 运行 USB PD 协议栈为核心，通过 Type-C 控制器完成功率协商与开关控制，经 CAN / LIN / 以太网与整车通信。主要功能域：
- 电源管理：12 V 经保护与信号调理、电压调节器为系统供电。
- 控制单元：SPC58 MCU 运行 USB PD 2.0 协议栈，负责功率协商与策略管理。
- USB Type-C 连接：USB Type-C 与 PD 控制器、USB 数据 / 端口保护、Power MOSFETs 与电流检测，驱动两个独立 Type-C 口。
- 有线连接：CAN / LIN / 以太网数据线路保护及对应收发器，接入整车总线。
- 软件：由不同抽象层构建，在免费实时操作系统（RTOS）上并行运行任务。
演示套件硬件构成：SPC58 MCU 板（带 CAN、LIN、以太网等外设）+ 接口板（两片 STUSB1702 分别用于两个端口）+ 可扩展功率配置文件（PDO）的外部电源板连接器。
