内部HSI:

AG32有内置的HSI时钟：8Mhz。但是这个时钟偏差比较大，个别甚至接近10Mhz。这个时钟对于有时序要求的接口，如UART,USB等是无法接受的。为了改善这个时钟，AGM做了一个内部时钟校准，利用下载器的时钟来校准，然后存在内部flash中。校准后的精度可以在1%以内。

AGM的串口启动，是没有用到外部时钟的，因为ROM代码本身也不知道系统外部时钟是多少。串口启动是通过接收PC发送的固定字节来校准时钟的，PC发送的0x7F。代码通过起始位和最后1bit的低电平来校准。因此，ROM代码是不关心下载波特率的。

下载器是通过USB通讯的，也用了类似的校准方法，通过usb 1mS中断信号来实现的。因此，下载器上如果没有外部晶体也没关系。但是，下载器多了一个离线下载功能，这个需要用到外部时钟。

VE 里定义如下：

由于没有用到HSE那部分电路，因此ini里需要添加宏定义：BOARD_HSE_BYPASS=SYS_HSE_NONE

同时还有一点限制，逻辑部分要压缩，这一点容易忽略。

platformio.ini 中配置board_logic.compress = true

外部无源时钟HSE:

无源时钟通过OSC_IN, OSC_OUT 接入，4~26MHz，一般推荐的是8Mhz。用户根据自己需要的时钟，适当调整外部晶体的频率。

VE 里如下定义即可：

其实，ini里需要定义 BOARD_HSE_BYPASS=SYS_HSE_BYPASS_OFF,但是因为这个是默认项，可以不定义。

外部有源晶振HSE:

• 从OSC_IN 输入

  这个与无源晶体的区别就是不需要谐振电路了，因此增加SYS_HSE_BYPASS_ON的定义。即BYPASS掉谐振电路



  VE配置同无源晶体一样。

• 从其它引脚输入

  如果是纯CPLD应用，那就只能用有源晶振，从全局时钟（带GB标志）处输入。其它引脚一般不建议接入有源时钟。

  同样，这个没有HSE部分，需要定义SYS_HSE_NONE。INI里配置同HSI。

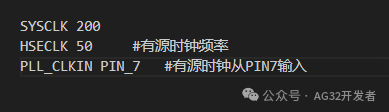

  VE配置如下：

•

如果AG32是通过系统中的其它MCU来给其提供时钟的话，参照有源时钟的输入方法定义。
