施耐德EOCR保护器N系列产品资料解读I3BZ IFBZ

施耐德EOCR N系列产品调试资料解读说明；上海韩施电气代理商资料资料供参考；

前言：

施耐德EOCR N系列产品包括EOCR3DM2/FDM2  EOCR3MZ2/FMZ2  EOCR3BZ2/FBZ2  EOCR3MSZ/FMSZ  EOCRI3DM/IFDM  EOCRI3MZ/IFMZ  EOCRI3M420/IFM420  EOCRI3BZ/IFBZ.

EOCR N系列产品包含型号很多，且每个型号功能各不相同，但是施耐德提供的调试资料为综合型资料，所以在实际应用中给操作者带来很多困扰，现在结合操作手册做了一个简单说明，以供参考！

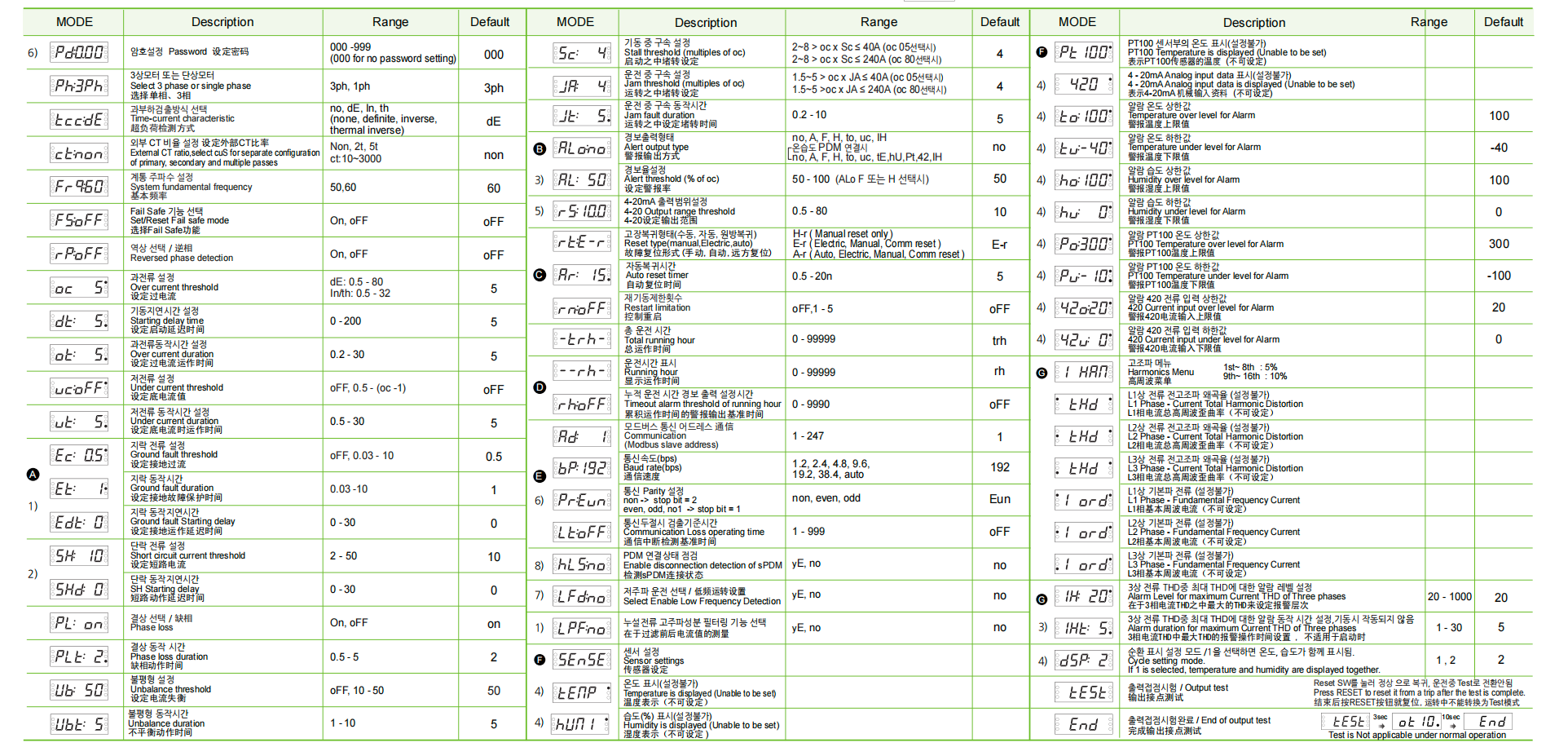

入口&基础

Pd:000 → 密码（000=无）

Ph:3Ph/1ph → 三相/单相选择（单相三相选择）

tcc:dE/In/th/no → 电流—时间特性（定时/反时限/热反时限/无）

ct:non/2t/5t/ct10~3000 → 外置CT与匝数（无/2穿/5穿/或最大3000）

Fr:50/60 → 系统频率

FS:on/oFF → Fail-Safe（失电是否动作；）

rP:on/oFF → 逆相检测（有相序要求的场合开）

过载/起动基础（三个关键量）

oc:x → 额定/动作电流（按电机铭牌 FLA 设）

dt:x → 起动延时（直启/软启分别给够时间）

ot:x → 过流持续时间（允许的过载时间）

欠流/空载保护

uc:oFF/… → 欠流阈值（传送带/泵空转建议开）

ut:x → 欠流持续时间

接地（产品型号带Z适用）

Ec:x/oFF → 漏电/接地电流阈值

Et:x → 漏电持续时间

Edt:x → 漏电起动延时（避免上电瞬时误报）

短路与相故障（产品型号中带S或新品I3DM/IFDM）

SH:x → 短路阈值

SHd:x → 短路延时（一般 0）

PL:on/oFF → 缺相检测（建议开）

PLt:x → 缺相动作时间

Ub:x/oFF → 三相不平衡阈值

Ubt:x → 不平衡持续时间

堵转/卡转（机械类）

Sc:x → 起动堵转阈值（oc 的倍数）

JA:x → 运行卡转阈值（oc 的倍数）

Jt:x → 堵转/卡转持续时间

报警与模拟量

AL:onA/no/A/F/H/to/uc/tE/hu/Pt/42/iH… → 报警继电器来源（选哪种条件驱动 AL 触点）

AL:50~100 → 报警百分比阈值（对 AL:onA 等生效）

rs:… → 4–20 mA 输出量程/阈值（带420型号产品适用）

复位与次数限制

rEt:H-r/E-r/A-r → 复位方式（手动/电复/自动/通讯）

Ar:x → 自动复位计时（若用自动复位时设置）

rro:oFF/1~5 → 限定 30 min 内最大重启次数

运行计时

trh:x → 总运行小时

r-h:x → 本次运行小时

rh0F/x → 运行小时超限报警门限（需要工时保养预警时设）

通讯（Modbus-RTU  型号中带I的适用）

Ad:1~247 → 从站地址

br:1.2~38.4/auto → 波特率

Pr:non/even/odd → 校验（无校验用 2 停止位）

Co:1~999 → 通信丢失判据时间

hLS:yes/no → sPDM 断开检测使能（带 PDM 时用）

LFd:yes/no → 低频检测（变频/低速时按需）

LFp:yes/no → 高频谐波滤波（变频器/SCR 场景建议开）

传感与显示（分体显示型适用）

SEnSE → 传感器设置入口（带温度检测型号适用）

tEMP / hUMI → 温度/湿度显示（只读项）

PT100 / 4–20 mA 报警阈值（可选）

to/tu → 温度上/下限报警

ho/hu → 湿度上/下限报警

Po/Pu → PT100 上/下限报警

42o/42u → 4–20 mA 输入上/下限报警

谐波监测（有谐波菜单时）

HAr1 → 谐波菜单

tHd(L1/L2/L3) → 各相电流 THD 读数

i1ord/i2ord/i3ord → 各相基波电流读数

iH:20 → 三相最大 THD 报警门限

iH:5 → 单相 THD 报警门限

dSP:1/2 → 显示模式（1=单项轮显，2=温度+湿度同屏轮显）

测试&退出

tESt → 触点输出测试（测试完按 RESET 退出）

End → 结束并返回主界面

以上内容仅供参考，如果需要更详尽的技术支持，可以咨询施耐德EOCR中国区总代上海韩施电气
