EOCRDZD-WRUH升级保护器接线图资料

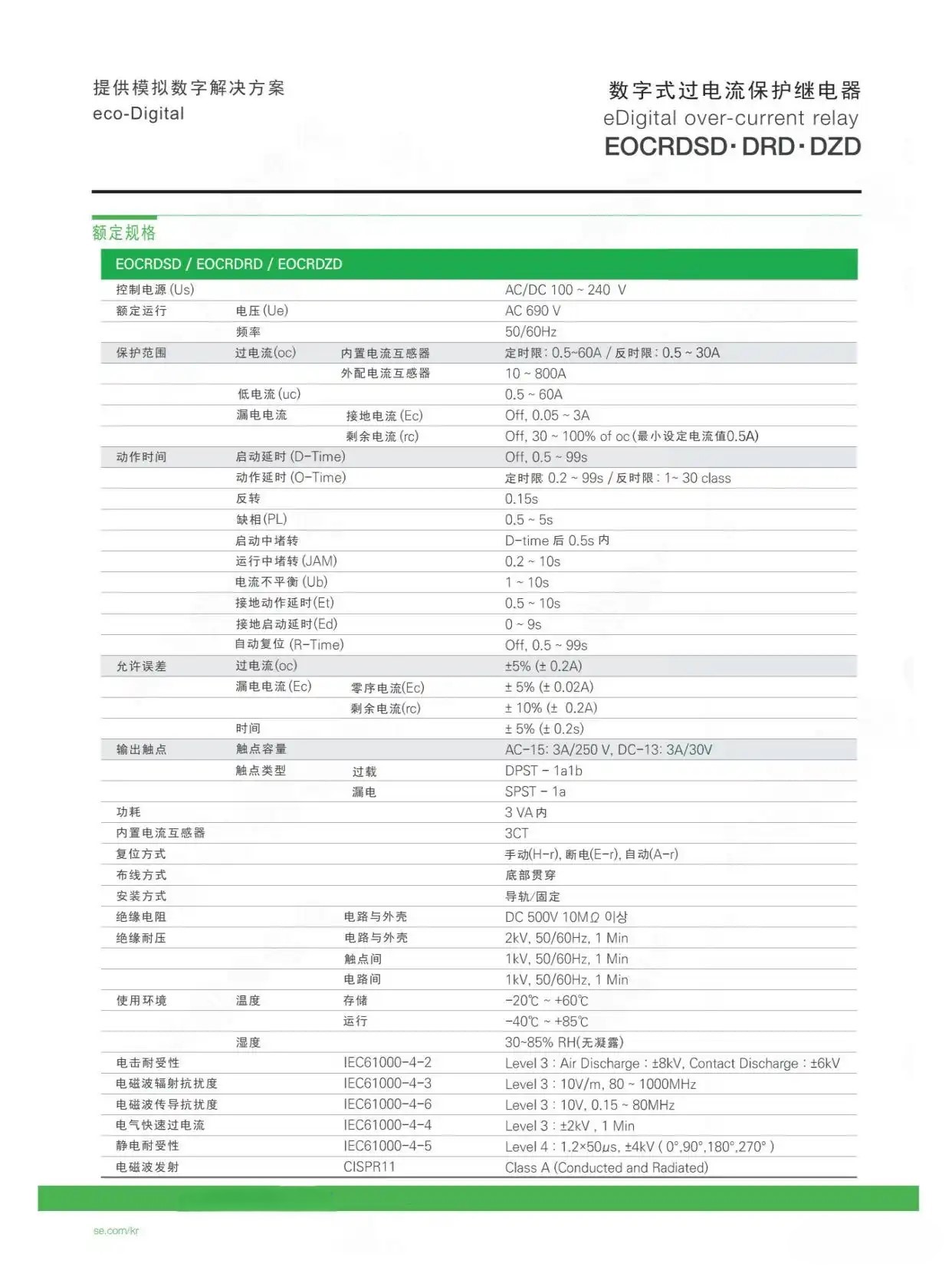

EOCRDZD-WRUH‌ 是施耐德电气推出的新一代数字式电动机保护器，用于替代已停产的 EOCR-AR、EUCR、DS、DG、DZ 等旧型号产品 。该设备具备全面的电机保护功能，广泛应用于工业自动化、泵机系统、暖通空调（HVAC）等领域 。

典型接线结构说明：

1. ‌电源输入端（L1/L2/L3）‌
   接三相电源，为保护器内部逻辑电路提供工作电压，支持 AC/DC 24–240V 宽电压输入 。

2. ‌电流互感器（CT）接入端（I1/I2）‌
   主回路电流通过外接CT引入，实现电流采样。当电流范围超出内置CT能力时，需外接适配CT并正确连接至I1/I2端子 。

3. ‌控制输出触点（NO/NC/COM）‌

   • ‌COM‌：公共端
   • ‌NO‌：常开触点，故障时断开
   • ‌NC‌：常闭触点，故障时闭合
     通常将NC触点串联至接触器线圈回路，实现故障跳闸保护 。

4. ‌启动/停止信号输入（Start/Stop）‌
   可接入远程启停按钮或PLC控制信号，支持自保持回路设计，实现本地或远程控制切换。

5. ‌接地与屏蔽‌
   所有屏蔽线应单点接地，避免干扰；保护器外壳需可靠接地，提升系统稳定性与安全性。

6. ‌辅助电源与通信（可选）‌
   若带Modbus通信功能型号，需额外接入通信线（A/B端子），并注意终端电阻匹配。

安装注意事项：

• 接线前务必断电操作，防止触电或损坏设备。
• 电流信号线建议使用屏蔽双绞线，远离强电线路，减少电磁干扰
