IU5070E是一款支持太阳能板MPPT功能的单节锂电池线性充电管理IC，适配蓝牙音箱、POS机、太阳能充电设备等场景，采用EQA16封装，输入耐压33V，工作电压3.6~8V，额定温度-40~85℃，最大充电电流1.5A，兼具高效充电与灵活供电管理特性。
核心功能突出：内置太阳能板最大功率点跟踪（MPPT），VSEN管脚调制电压1V，有效充电电流低至1mA，最大化利用太阳能功率；动态电源路径管理（DPPM）可同时为系统供电和电池充电，负载增加时自动降低充电电流，不足时由电池补电。支持0.4~1.5A可编程充电电流，充饱电压4.2V，采用涓流/恒流/恒压三阶段充电，双LED灯全程监控充电状态。
保护与低功耗设计完善：具备输入过压（8.6V）、欠压（3.6V）保护，芯片过温（150℃触发）、电池短路/过压保护，以及NTC温度检测（低温1.5V、高温1V阈值）；零功耗运输模式通过SYSOFF管脚激活，断开电池与负载，防止运输漏电；静态电流低，电池泄漏电流仅7~9μA。

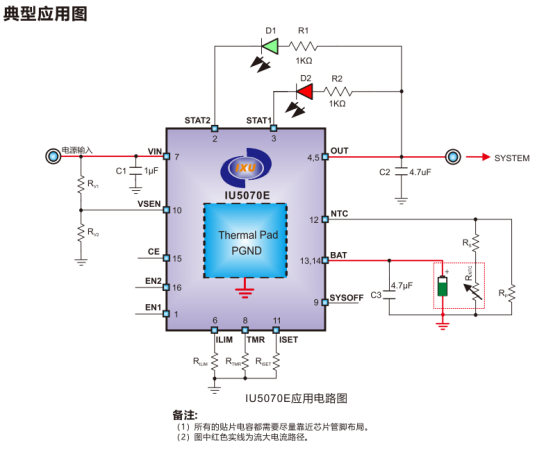

应用灵活：通过EN1/EN2管脚选择输入电流限制（100mA/500mA/可编程），ILIM/ISET管脚外接电阻设定电流；TMR管脚可编程充电超时时间；CE管脚控制充电使能。PCB需做散热设计，贴片电容靠近管脚布局，大电流路径走线短粗。整体为便携式、太阳能供电设备提供高效、安全、多功能的充电解决方案。

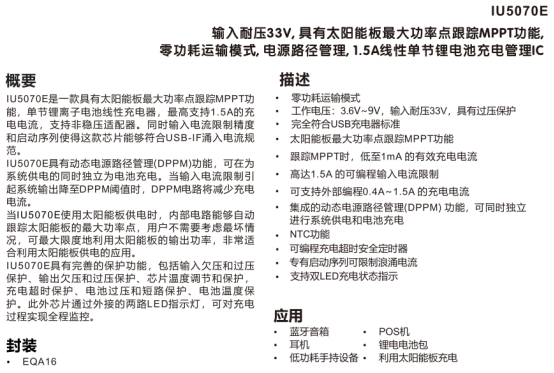

一、IU5070的特性
零功耗运输模式
工作电压:3.6V~9V,输入耐压33V,具有过压保护
完全符合USB充电器标准
太阳能板最大功率点跟踪MPPT功能
跟踪MPPT时,低至1mA的有效充电电流
高达1.5A的可编程输入电流限制
可支持外部编程0.4A~1.5A的充电电流
集成的动态电源路径管理(DPPM)功能,可同时独立
进行系统供电和电池充电
NTC功能
可编程充电超时安全定时器
专有启动序列可限制浪涌电流
支持双LED充电状态指示
