AH8360：5.5V超低静态电流的同步升压DCDC

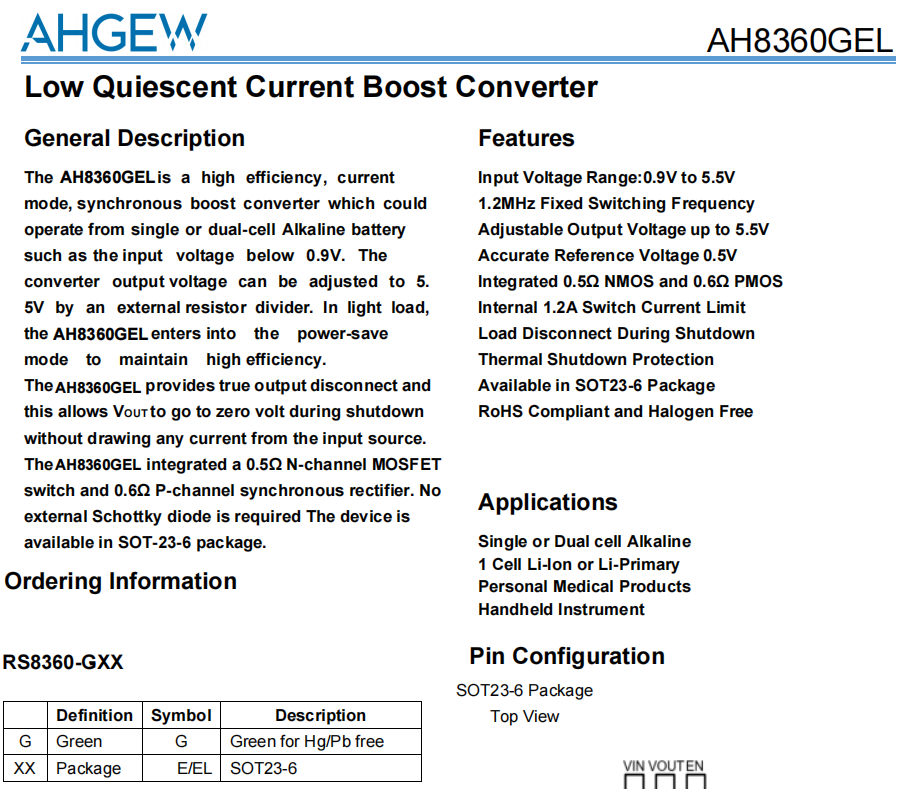

AH8360GEL是一款主打超低功耗特性的高效率电流模式同步升压转换器，专为单/双节碱性电池、单节锂离子/锂原电池供电场景设计，可在0.9V超低输入电压下正常工作，轻载时自动进入省电模式维持高效转换，搭配SOT23-6小封装，完美适配个人医疗产品、手持仪器等对功耗和体积均有严苛要求的便携式设备，且无铅无卤素符合RoHS标准。

这款芯片的超低功耗核心优势体现在极致的静态电流控制与关断功耗表现，VIN引脚静态电流典型值仅0.5μA（最大值0.9μA），关断模式下VIN引脚电流低至典型值0.2μA，几乎无功耗损耗；同时芯片支持真正的输出断开功能，关断时输出可降至0V，且不从输入电源汲取任何电流，彻底杜绝漏电流，最大化节省电池电量，适配电池供电设备的低功耗续航需求。轻载工况下的省电模式，还能进一步优化转换效率，让芯片在小电流输出时仍保持低功耗、高效率的工作状态。

为适配低功耗供电场景，芯片支持0.9V~5.5V超宽输入电压范围，可匹配碱性、锂系电池的全生命周期电压输出，输出电压可通过外部电阻分压在1.8V~5.5V间灵活调节，内置0.5V高精度参考电压，保证输出电压的精准度。芯片集成0.5Ω N沟道MOSFET开关和0.6Ω P沟道同步整流管，无需外接肖特基二极管，简化外围电路的同时减少额外功耗，1.2MHz固定开关频率兼顾转换效率与外围器件小型化，1.2A内部开关电流限制则在低功耗基础上保障了功率输出能力。

在超低功耗基础上，芯片还具备完善的保护与实用功能，内置欠压锁定、过热关断保护，过热关断阈值为150℃，滞回20℃，保护过程中无额外功耗浪费；使能引脚支持灵活的高低电平控制，适配不同电路的低功耗触发设计。外围器件选型也适配低功耗与小型化需求，推荐搭配10μF及以上低ESR的X5R级陶瓷电容，电感可根据实际工况计算选型，且布线要求简洁，主电流路径采用宽短走线，输入、输出电容和电感紧靠芯片摆放，进一步优化整体系统的功耗与稳定性，让超低功耗特性在实际应用中充分发挥。

一 、AH8360的特性

输入电压范围：0.9V至5.5V

1.2MHz固定开关频率

可调输出电压高达5.5V

精确基准电压0.5V

集成0.5Ω NMOS和0.6Ω PMOS

内部1.2A开关电流限制

关断期间负载断开

热关断保护

采用SOT23-6封装

符合RoHS标准且无卤素

二 、AH8360的应用信息

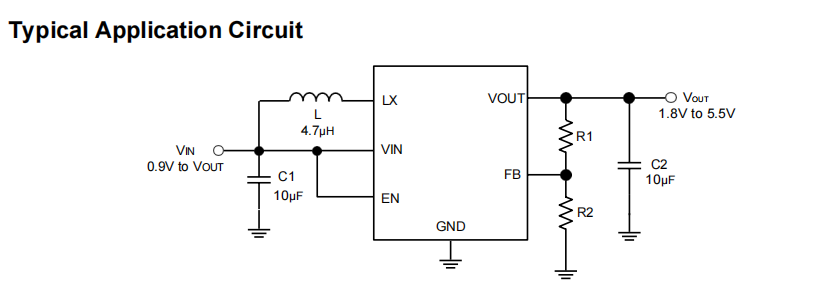

1 、典型应用图

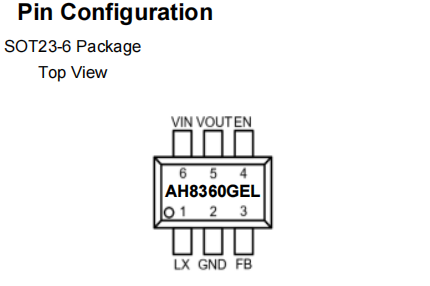

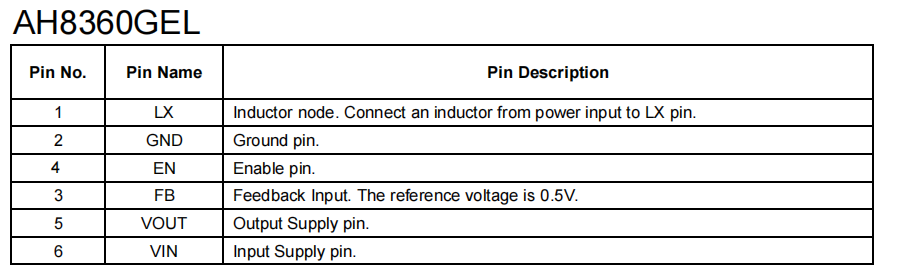

2、 引脚排列及定义

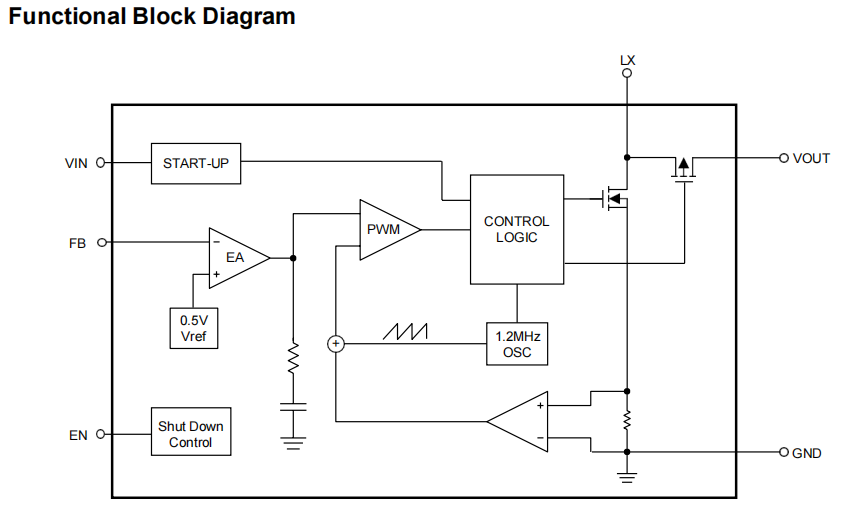

3、 功能框图

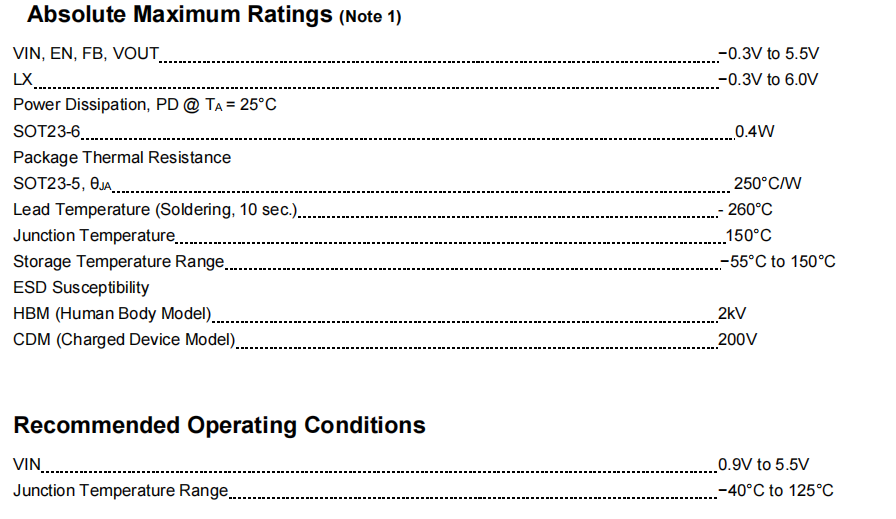

4、 基础参数
