1 引言
增透膜作为提升光学器件透光性能的核心功能涂层，广泛应用于镜头、光学窗口、激光元件等领域，其厚度均匀性、表面平整度、膜层轮廓完整性等3D轮廓参数直接决定增透效果、抗反射带宽及服役稳定性。在增透膜制备（蒸镀、溅射、溶胶-凝胶等）过程中，受沉积参数波动、基材平整度、真空环境污染等影响，易产生膜厚不均、表面划痕、局部凹陷、镀膜脱落等缺陷，导致光反射损耗增加、成像质量下降。传统二维测量方法难以完整表征增透膜的三维轮廓特征，无法满足高精度光学器件的质量管控需求。3D白光干涉仪凭借非接触测量特性、纳米级分辨率及全域三维形貌重建能力，可精准获取增透膜的完整光学3D轮廓，为膜层制备工艺优化及质量筛选提供可靠技术支撑。本文重点探讨3D白光干涉仪在增透膜光学3D轮廓测量中的应用。
3D白光干涉仪以宽光谱白光为光源，经分束器分为参考光与物光两路。参考光射向固定参考镜反射，物光经高数值孔径物镜聚焦后照射至增透膜表面及基底区域，反射光沿原路径返回并与参考光汇交产生干涉条纹。因白光相干长度极短（仅数微米），仅在光程差接近零时形成清晰干涉条纹。通过压电陶瓷驱动装置带动参考镜进行精密扫描，高灵敏度探测器同步采集干涉条纹强度变化，形成干涉信号包络曲线，曲线峰值位置精准对应增透膜表面及基底各点的三维坐标。结合全域扫描拼接与膜层轮廓重构技术，可完整重建增透膜的全域3D轮廓，通过特征提取算法精准获取膜厚、厚度均匀性、表面粗糙度（Ra）等核心参数，其垂直分辨率可达0.1 nm，适配纳米级增透膜的高精度测量需求。
2 3D白光干涉仪在增透膜测量中的应用
2.1 增透膜3D轮廓精准表征

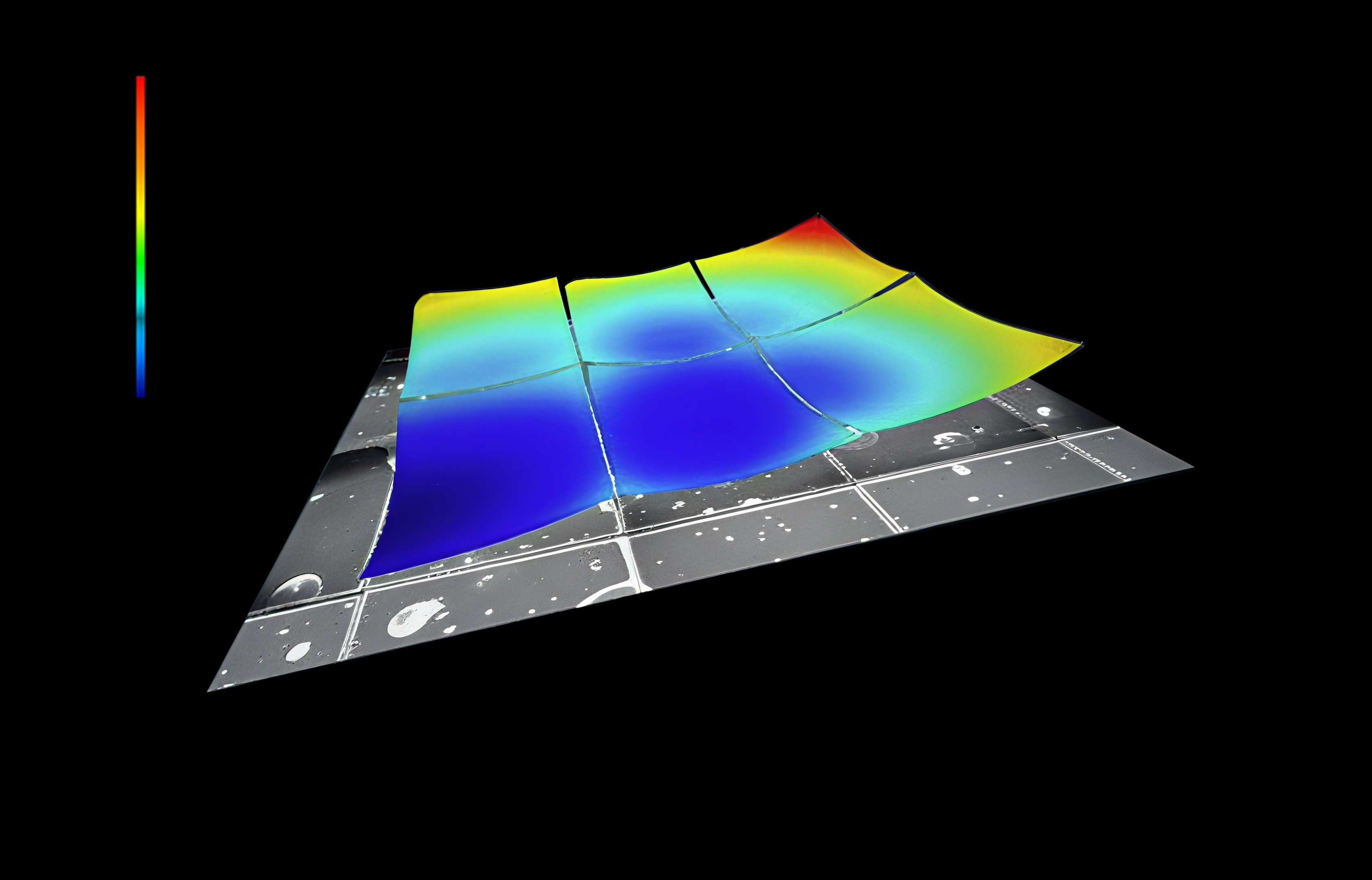

针对不同类型增透膜（如二氧化硅增透膜、氟化镁增透膜，膜厚范围50 nm-500 nm）的测量需求，3D白光干涉仪可通过优化测量策略实现精准表征。测量时，根据增透膜承载器件尺寸（如镜头镜片、4英寸晶圆）选取适配物镜倍率与扫描范围，采用网格扫描模式对膜层全域进行高精度扫描，通过三维点云拼接技术重建完整的3D轮廓。系统内置的膜层分析模块可自动计算不同区域的膜厚值，通过厚度标准差量化均匀性，同时精准提取表面粗糙度（Ra）、膜层边缘轮廓等参数，并生成膜厚分布热力图。实验数据表明，其膜厚测量误差≤0.5 nm，厚度均匀性测量精度≤0.5%，可有效捕捉蒸镀温度、溅射功率变化导致的膜层轮廓波动，为工艺优化提供精准量化依据，同时支持批量增透膜器件的一致性评估。
2.2 增透膜缺陷高效识别与追溯
增透膜制备过程中易出现的表面划痕、局部凹陷、膜厚突变、镀膜脱落等缺陷，会严重影响增透性能。3D白光干涉仪在重建3D轮廓的同时，可同步识别此类缺陷，量化缺陷尺寸（如划痕深度/长度、凹陷直径、膜厚突变差值）与位置。通过设定缺陷阈值（如划痕深度≥5 nm、膜厚突变≥10%、脱落区域直径≥50 nm），系统可自动标记不合格区域。结合缺陷分布特征与工艺参数关联性分析，可追溯问题根源：如表面划痕多与抛光垫杂质或镀膜环境颗粒污染相关，膜厚突变则与蒸镀速率不稳定有关，镀膜脱落与基材预处理不充分相关。例如，当检测到批量增透膜出现膜厚不均缺陷时，可反馈调整蒸镀源功率分布或基材旋转速度，提升膜层成型质量。
大视野 3D 白光干涉仪：纳米级测量全域解决方案
突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。
三大核心技术革新
1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。
2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。
3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。
实测验证硬核实力
1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。
（以上数据为新启航实测结果）
有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。
高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。
分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。
