1 引言
微流道作为微流控芯片的核心功能单元，广泛应用于生物检测、化学分析、药物筛选等领域，其截面尺寸、深度、内壁平整度、通道均匀性等3D轮廓参数直接决定流体剪切力、混合效率及检测灵敏度。在微流道制备（光刻蚀刻、软光刻、激光加工等）过程中，受工艺参数波动影响，易出现截面畸变、内壁毛刺、深度不均、局部堵塞等缺陷。传统二维测量方法难以完整表征微流道的三维内部轮廓，且接触式测量易损伤通道内壁。3D白光干涉仪凭借非接触测量特性、纳米级分辨率及全域三维形貌重建能力，可精准获取微流道的完整光学3D轮廓，为微流道制备工艺优化及微流控芯片性能提升提供可靠技术支撑。本文重点探讨3D白光干涉仪在微流道光学3D轮廓测量中的应用。
3D白光干涉仪以宽光谱白光为光源，经分束器分为参考光与物光两路。参考光射向固定参考镜反射，物光经高数值孔径物镜聚焦后照射至微流道内壁及通道周边基底区域，反射光沿原路径返回并与参考光汇交产生干涉条纹。因白光相干长度极短（仅数微米），仅在光程差接近零时形成清晰干涉条纹。通过压电陶瓷驱动装置带动参考镜进行精密扫描，高灵敏度探测器同步采集干涉条纹强度变化，形成干涉信号包络曲线，曲线峰值位置精准对应微流道内壁及基底各点的三维坐标。结合全域扫描拼接与微流道轮廓重构技术，可完整重建微流道的全域3D轮廓，通过特征提取算法精准获取截面宽度、深度、内壁平整度等核心参数，其垂直分辨率可达0.1 nm，适配微纳尺度微流道（宽度/深度50 nm-100 μm）的高精度测量需求。
3 3D白光干涉仪在微流道测量中的应用
3.1 微流道3D轮廓精准表征
针对不同类型微流道（如矩形、圆形、梯形截面通道，直通道、蜿蜒通道、分叉通道）的测量需求，3D白光干涉仪可通过优化测量策略实现精准表征。测量时，根据微流道尺寸与结构选取高倍率物镜与适配扫描范围，采用沿通道延伸方向的分段扫描模式对微流道全域进行扫描，通过三维点云拼接技术重建完整的3D轮廓。系统内置的微结构分析模块可自动识别微流道内壁轮廓，精准计算不同位置的截面尺寸、通道深度，通过深度标准差量化通道均匀性，同时分析内壁平整度（Ra值）。实验数据表明，其深度测量误差≤1 nm，截面宽度测量误差≤2 nm，可有效捕捉蚀刻时间、激光功率变化导致的微流道形貌波动，为工艺参数优化提供精准量化依据，同时支持微流控芯片上多通道阵列的均匀性评估。
3.2 微流道缺陷高效识别与追溯
微流道制备过程中易出现的内壁毛刺、截面畸变、深度突变、局部堵塞、通道偏移等缺陷，会严重影响流体传输与反应性能。3D白光干涉仪在重建3D轮廓的同时，可同步识别此类缺陷，量化缺陷尺寸（如毛刺高度、深度突变差值、堵塞区域大小）与位置。通过设定缺陷阈值（如毛刺高度≥20 nm、深度突变≥10%、堵塞区域直径≥50 nm），系统可自动标记不合格通道。结合缺陷分布特征与工艺参数关联性分析，可追溯问题根源：如内壁毛刺多与蚀刻工艺后清洗不彻底相关，深度突变则与激光加工功率不稳定有关，软光刻制备的微流道变形多与模具贴合度不足相关。例如，当检测到批量微流道出现深度不均缺陷时，可反馈调整激光扫描速度或蚀刻液浓度，提升微流道成型质量。
大视野 3D 白光干涉仪：纳米级测量全域解决方案
突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。
三大核心技术革新
1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。
2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。
3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。
实测验证硬核实力
1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。
（以上数据为新启航实测结果）

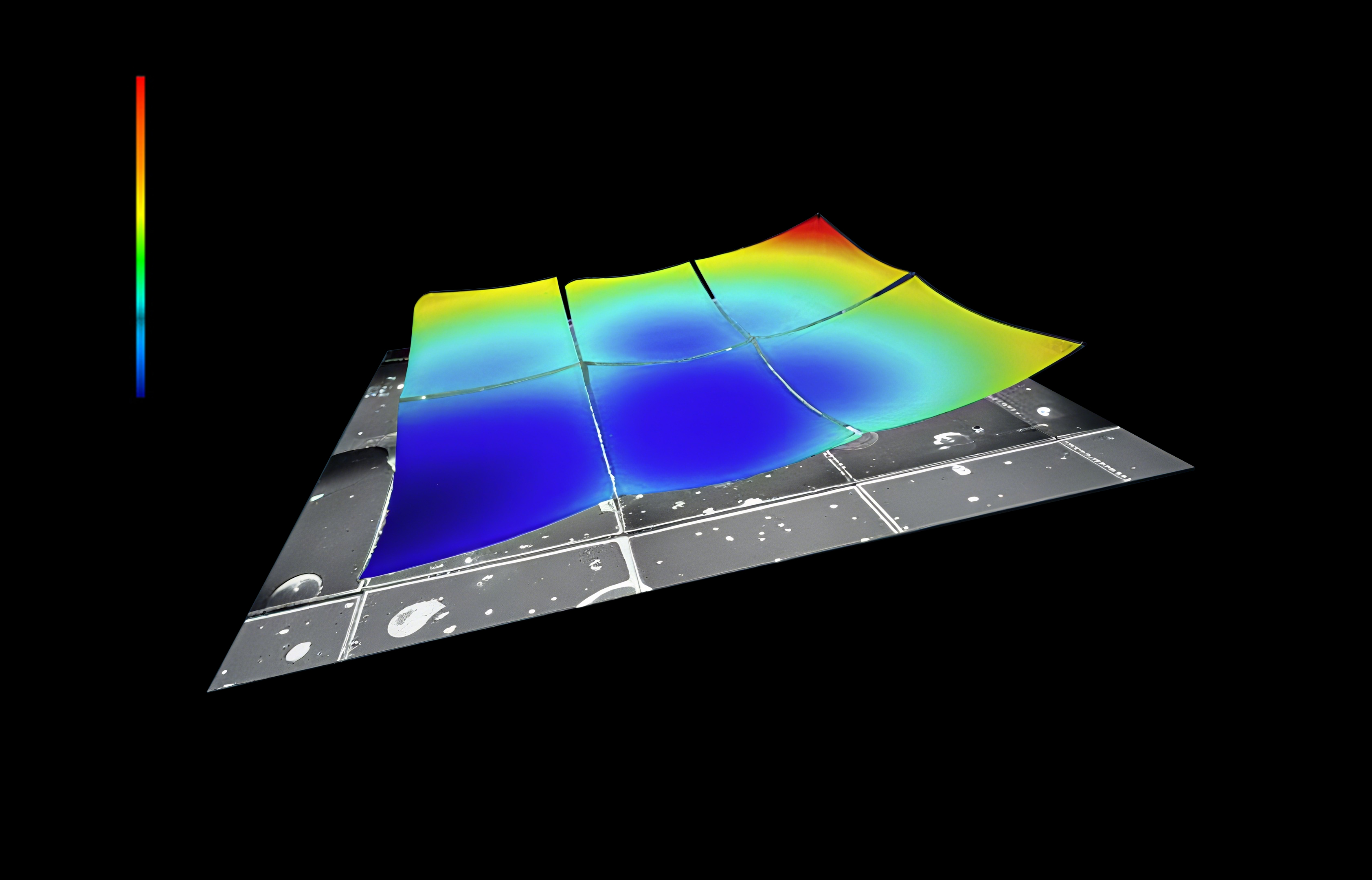

有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。
高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。
分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。
