1 引言
激光元件作为激光系统的核心组成部分，广泛应用于激光加工、激光通信、医疗激光等领域，其表面质量直接决定激光传输效率、抗激光损伤阈值及系统稳定性。在激光元件制备（研磨、抛光、镀膜）及使用过程中，易产生划痕、凹陷、凸起、镀膜缺陷等表面缺陷，这些缺陷会引发激光散射、吸收，导致局部能量聚集，进而降低元件使用寿命甚至引发元件爆裂。传统二维测量方法难以精准表征缺陷的三维轮廓特征，无法满足高精度激光元件的质量管控需求。3D白光干涉仪凭借非接触测量特性、纳米级分辨率及全域三维形貌重建能力，可精准获取激光元件表面缺陷的完整光学3D轮廓，为元件制备工艺优化及质量筛选提供可靠技术支撑。本文重点探讨3D白光干涉仪在激光元件表面缺陷光学3D轮廓测量中的应用。
3D白光干涉仪以宽光谱白光为光源，经分束器分为参考光与物光两路。参考光射向固定参考镜反射，物光经高数值孔径物镜聚焦后照射至激光元件表面及缺陷区域，反射光沿原路径返回并与参考光汇交产生干涉条纹。因白光相干长度极短（仅数微米），仅在光程差接近零时形成清晰干涉条纹。通过压电陶瓷驱动装置带动参考镜进行精密扫描，高灵敏度探测器同步采集干涉条纹强度变化，形成干涉信号包络曲线，曲线峰值位置精准对应激光元件表面及缺陷各点的三维坐标。结合全域扫描拼接与缺陷轮廓重构技术，可完整重建激光元件表面缺陷的全域3D轮廓，通过特征提取算法精准获取缺陷深度、宽度、长度、体积等核心参数，其垂直分辨率可达0.1 nm，适配纳米级激光元件表面缺陷的高精度测量需求。
3 3D白光干涉仪在激光元件表面缺陷测量中的应用
3.1 激光元件表面缺陷3D轮廓精准表征

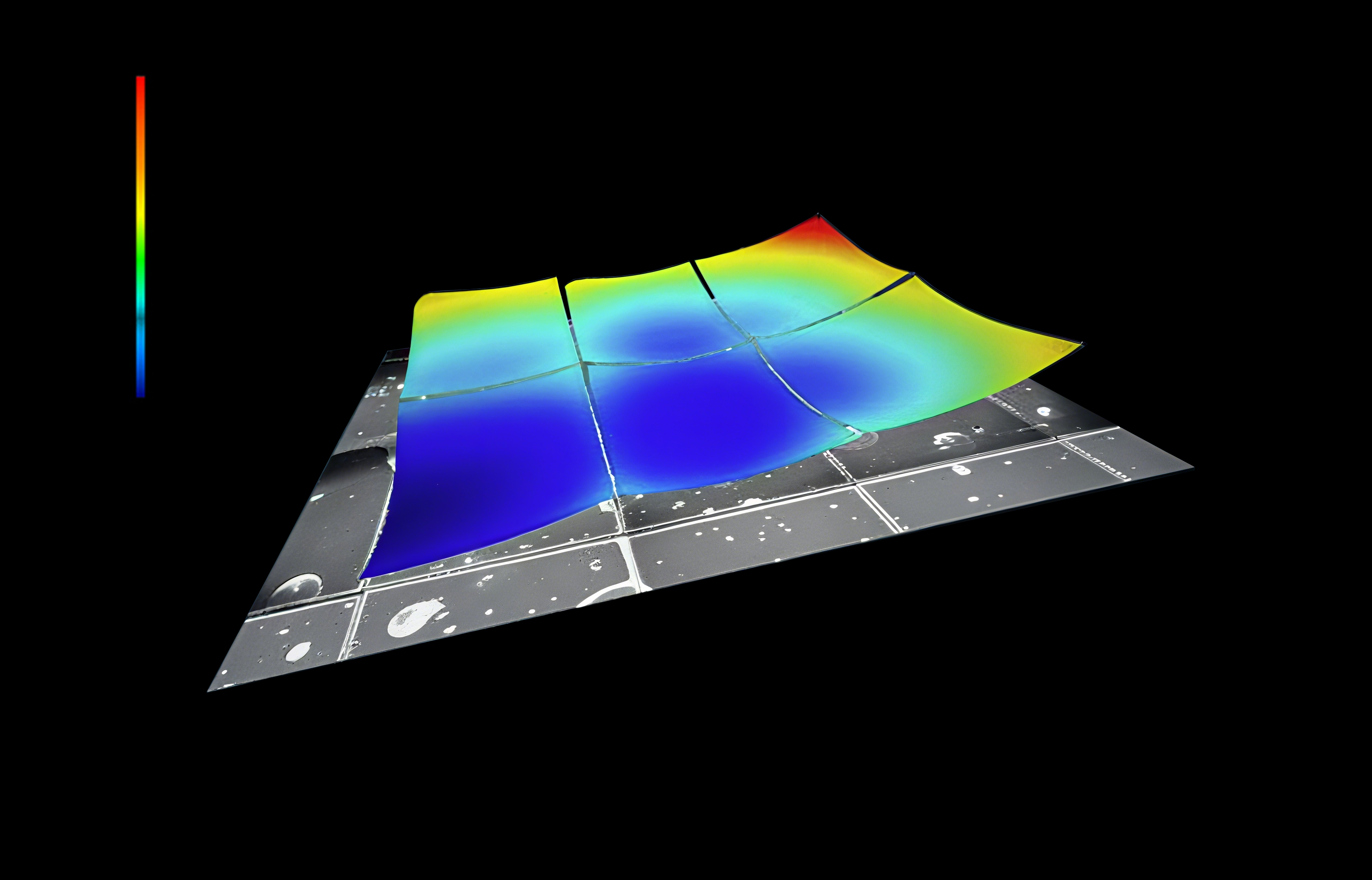

针对不同类型激光元件（如激光晶体、光学薄膜、激光窗口片）的表面缺陷测量需求，3D白光干涉仪可通过优化测量策略实现精准表征。测量时，根据激光元件尺寸与缺陷预估尺寸，选取适配物镜倍率与扫描范围，采用网格扫描模式对元件表面进行全域高精度扫描，通过三维点云拼接技术重建缺陷完整的3D轮廓。系统内置的缺陷分析模块可自动区分划痕、凹陷、凸起等缺陷类型，精准计算缺陷的深度、宽度、长度及体积等核心参数，并生成缺陷3D可视化模型。实验数据表明，其缺陷深度测量误差≤0.5 nm，宽度测量误差≤2 nm，可有效捕捉抛光压力、镀膜工艺参数波动导致的缺陷形态变化，为工艺优化提供精准量化依据，同时支持整片激光元件的缺陷分布与密度统计。
3.2
望远镜镜片制备过程中易出现的表面划痕、局部凹陷、边缘崩边、镀膜缺陷等，会严重影响光学成像质量。3D白光干涉仪在重建3D轮廓的同时，可同步识别此类缺陷，量化缺陷尺寸（如划痕深度/长度、凹陷直径、崩边宽度）与位置。通过设定缺陷阈值（如划痕深度≥5 nm、凹陷直径≥50 nm、崩边宽度≥10 μm），系统可自动标记不合格区域。结合缺陷分布特征与工艺参数关联性分析，可追溯问题根源：如表面划痕多与抛光垫杂质相关，边缘崩边则与切割工艺参数不当有关，镀膜缺陷与真空环境洁净度不足相关。例如，当检测到批量镜片出现密集表面划痕时，可反馈调整抛光垫清洗工艺及抛光环境洁净度，提升镜片成型质量。
大视野 3D 白光干涉仪：纳米级测量全域解决方案
突破传统局限，定义测量新范式！大视野 3D 白光干涉仪凭借创新技术，一机解锁纳米级全场景测量，重新诠释精密测量的高效精密。
三大核心技术革新
1）智能操作革命：告别传统白光干涉仪复杂操作流程，一键智能聚焦扫描功能，轻松实现亚纳米精度测量，且重复性表现卓越，让精密测量触手可及。
2）超大视野 + 超高精度：搭载 0.6 倍镜头，拥有 15mm 单幅超大视野，结合 0.1nm 级测量精度，既能满足纳米级微观结构的精细检测，又能无缝完成 8 寸晶圆 FULL MAPPING 扫描，实现大视野与高精度的完美融合。
3）动态测量新维度：可集成多普勒激光测振系统，打破静态测量边界，实现 “动态” 3D 轮廓测量，为复杂工况下的测量需求提供全新解决方案。
实测验证硬核实力
1）硅片表面粗糙度检测：凭借优于 1nm 的超高分辨率，精准捕捉硅片表面微观起伏，实测粗糙度 Ra 值低至 0.7nm，为半导体制造品质把控提供可靠数据支撑。
（以上数据为新启航实测结果）
有机油膜厚度扫描：毫米级超大视野，轻松覆盖 5nm 级有机油膜，实现全区域高精度厚度检测，助力润滑材料研发与质量检测。
高深宽比结构测量：面对深蚀刻工艺形成的深槽结构，展现强大测量能力，精准获取槽深、槽宽数据，解决行业测量难题。
分层膜厚无损检测：采用非接触、非破坏测量方式，对多层薄膜进行 3D 形貌重构，精准分析各层膜厚分布，为薄膜材料研究提供无损检测新方案。
新启航半导体，专业提供综合光学3D测量解决方案！
