MOSFET Datasheet Parameters 详细说明+选型设计建议

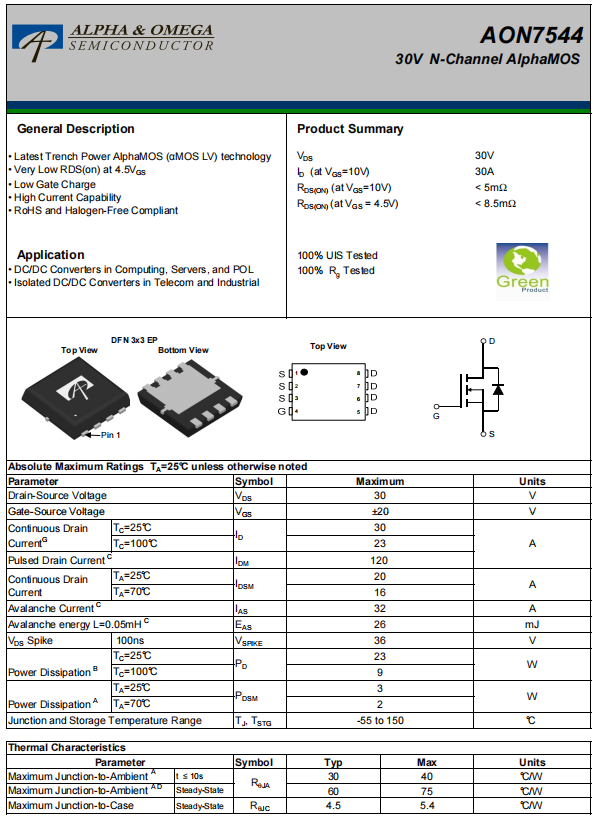

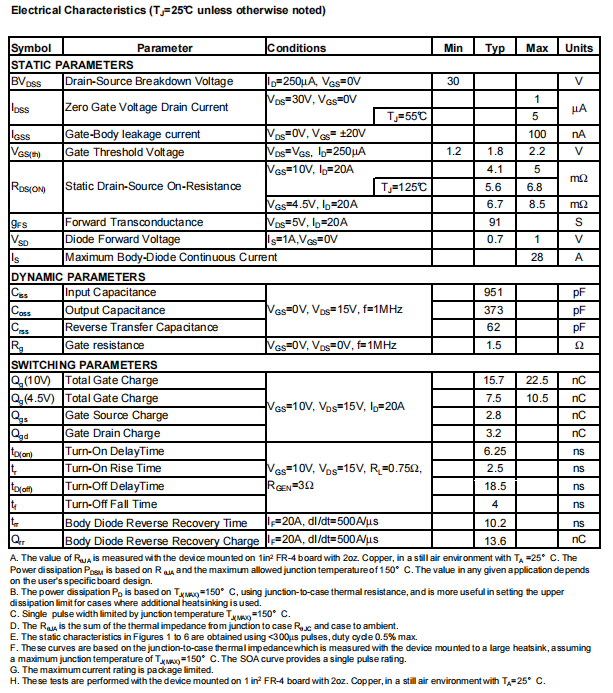

一、以AON7544为例，部分datasheet如下所示：
二、Absolute Maximum Ratings（绝对最大额定值）
| Parameter |
Symbol |
中文含义 |
典型说明 |
数值大小的意义 |
| Drain-Source Voltage |
VDS |
漏-源电压最大值 |
MOSFET 在关断时，漏极和源极之间能承受的最大电压。比如 VDS=30V，就不能接到高于 30V 的电路。 |
越大越好，抗电压能力强；但电压等级越高，通常 RDS(on) 越大，导通损耗增加 |
| Gate-Source Voltage |
VGS |
栅-源电压最大值 |
MOSFET 栅极相对源极能承受的电压范围。常见 ±20V，超过会击穿栅氧化层。 |
一般驱动电压只用 4.5V 或 10V，数值不是越大越好，够用就行 |
| Continuous Drain Current |
ID |
连续漏极电流 |
在给定条件下（Tc=25°C、Tc=100°C，或 Ta=25°C、Ta=70°C），MOSFET 可以持续导通的最大电流。 |
越大越好，决定承载能力；但受限于封装和散热 |
| Pulsed Drain Current |
IDM / IDSM |
脉冲漏极电流 |
短时间脉冲允许的最大电流（非连续）。必须遵守脉冲宽度和占空比限制。 |
越大越能抗冲击，但要看 SOA（安全工作区） |
| Avalanche Current |
IAS |
雪崩电流 |
MOSFET 在雪崩模式（击穿吸收能量）时能承受的电流。 |
越大说明更抗瞬态过压 |
| Avalanche Energy |
EAS |
雪崩能量 |
在规定电感（如 L=0.05mH）和电流下，单次雪崩能量吸收能力。 |
越大越耐冲击（感性负载关断时很重要） |
| Voltage Spike |
Vspike |
电压尖峰 |
MOSFET 能承受的瞬态电压（100ns）。 |
越高越耐瞬态尖峰 |
| Power Dissipation |
PD |
功耗 |
MOSFET 在 Tc=25°C、Ta=25°C 等条件下允许的最大功率损耗。 |
越大越好，表示能处理更高功率 |
| Junction & Storage Temperature |
Tj, Tstg |
结温和存储温度 |
允许的工作结温和存储温度范围（如 -55 ~ 150°C）。 |
上限越高越可靠，通常 ≤150°C |
三、Thermal Characteristics（热特性）
| Parameter |
Symbol |
中文含义 |
数值大小的意义 |
| Maximum Junction-to-Ambient |
RθJA |
结到环境热阻 |
越小越好，数值大说明散热差（如 SOT-23 封装）；小则表示大封装或散热片，适合大功率 |
| Maximum Junction-to-Case |
RθJC |
结到壳热阻 |
越小越好，便于通过散热片导热 |
| <10s / Steady-State |
— |
表示短时（<10s）和稳态下的热阻 |
短时热阻低，能短暂承受大功率；稳态决定长期运行能力 |
四、Static Parameters（静态参数）
| Parameter |
Symbol |
中文含义 |
数值大小的意义 |
| Drain-Source Breakdown Voltage |
BVDSS |
漏-源击穿电压 |
越大越能抗高压；但高压 MOSFET 一般 RDS(on) 较大 |
| Zero Gate Voltage Drain Current |
IDSS |
零栅压漏极漏电流 |
越小越好，漏电小，待机功耗低 |
| Gate-Body Leakage Current |
IGSS |
栅极漏电流 |
越小越好，防止栅氧层损坏 |
| Gate Threshold Voltage |
VGS(th) |
栅极阈值电压 |
低阈值（1~2V）适合逻辑电平驱动；但过低可能噪声下误导通 |
| Static On-Resistance |
RDS(on) |
导通电阻 |
越小越好，导通损耗低，发热少；但低 RDS(on) 的 MOSFET 更贵、更大 |
| Forward Transconductance |
gfs |
前向跨导 |
越大越好，表示栅极电压调节电流更强，效率高 |
| Diode Forward Voltage |
VSD |
体二极管正向压降 |
越低越好，降低续流损耗 |
| Body Diode Continuous Current |
IS |
体二极管持续电流 |
越大越好，适合电机驱动和反向电流应用 |
五、Dynamic Parameters（动态参数）
| Parameter |
Symbol |
中文含义 |
数值大小的意义 |
| Input Capacitance |
Ciss |
输入电容 (Cgs + Cgd) |
越小越好，驱动负担小，开关更快 |
| Output Capacitance |
Coss |
输出电容 (Cds + Cgd) |
越小越好，关断快，电压尖峰小 |
| Reverse Transfer Capacitance |
Crss |
反向传输电容 (Cgd) |
越小越好，米勒效应小，开关速度快 |
| Gate Resistance |
Rg |
栅极电阻 |
小则开关快，但 EMI 增大；通常外部会串联电阻调节 |
六、Switching Parameters（开关参数）
| Parameter |
Symbol |
中文含义 |
数值大小的意义 |
| Total Gate Charge |
Qg |
总栅电荷 |
越小越好，驱动损耗低，开关快 |
| Gate-Source Charge |
Qgs |
栅极-源极电荷 |
越小越好，导通更快 |
| Gate-Drain Charge |
Qgd |
栅极-漏极电荷（米勒平台） |
越小越好，关断更快，损耗小 |
| Turn-On Delay Time |
td(on) |
打开延迟时间 |
越短越好 |
| Rise Time |
tr |
电流上升时间 |
越小越快，但 EMI 增大 |
| Turn-Off Delay Time |
td(off) |
关断延迟时间 |
越短越好 |
| Fall Time |
tf |
电流下降时间 |
越短越好 |
七、Body Diode Reverse Recovery（二极管反向恢复参数）
| Parameter |
Symbol |
中文含义 |
数值大小的意义 |
| Reverse Recovery Time |
trr |
反向恢复时间 |
越短越好，适合高速应用 |
| Reverse Recovery Charge |
Qrr |
反向恢复电荷 |
越小越好，减少反向恢复损耗 |
八、实际应用选型重点
- DC-DC 电源 / 高频开关电源 → 重点看 Qg, Qgd, Crss, RDS(on)
- 电机驱动 / 低频大电流 → 重点看 ID, RDS(on), PD, RθJC
- 反激 / 同步整流 → 重点看 体二极管参数 (Qrr, trr, VSD)
- 汽车 / 工业应用 → 重点看 BVDSS, EAS, IAS, Tj
九、实际计算示例
假设应用场景：N-MOSFET AON7544 焊接在普通 FR4 PCB 上，无额外散热片或散热片有限。目标是分析电流承载能力、结温、栅极驱动需求和开关损耗。
一、已知参数（来自 AON7544 datasheet）
Absolute Maximum Ratings (TA=25°C unless noted)
| Parameter |
Symbol |
Maximum |
Unit |
| Drain-Source Voltage |
VDS |
30 |
V |
| Gate-Source Voltage |
VGS |
±20 |
V |
| Continuous Drain Current |
ID |
30@Tc25°C, 23@Tc100°C |
A |
| Pulsed Drain Current |
IDM |
120 |
A |
| Avalanche Current |
IAS |
26-36 |
A |
| Avalanche Energy |
EAS |
32 |
mJ |
| Voltage Spike |
Vspike |
100 ns |
V |
| Power Dissipation |
PD |
9@Tc25°C, 3@Ta |
W |
| Junction Temperature |
Tj |
-55 ~ 150 |
°C |
| Thermal Resistance Junction-Ambient |
RθJA |
30-60 |
°C/W |
| Thermal Resistance Junction-Case |
RθJC |
4.5-5.4 |
°C/W |
Static Parameters
| Parameter |
Symbol |
Value/Range |
Unit |
| RDS(on) |
RDS(on) |
6.8~8.5 mΩ @ VGS=10V, ID=20A |
mΩ |
| Gate Threshold |
VGS(th) |
1.2~2.5 V |
V |
| Ciss |
Ciss |
951 |
