RTD2513A硬件设计原理图（V1.0）

本文件RTD2513A相关硬件设计原理图（版本 V1.0），核心围绕 RTD2525BE-CG 主控芯片展开，是一款集成多接口、多电源转换及音视频输出的硬件电路设计方案。

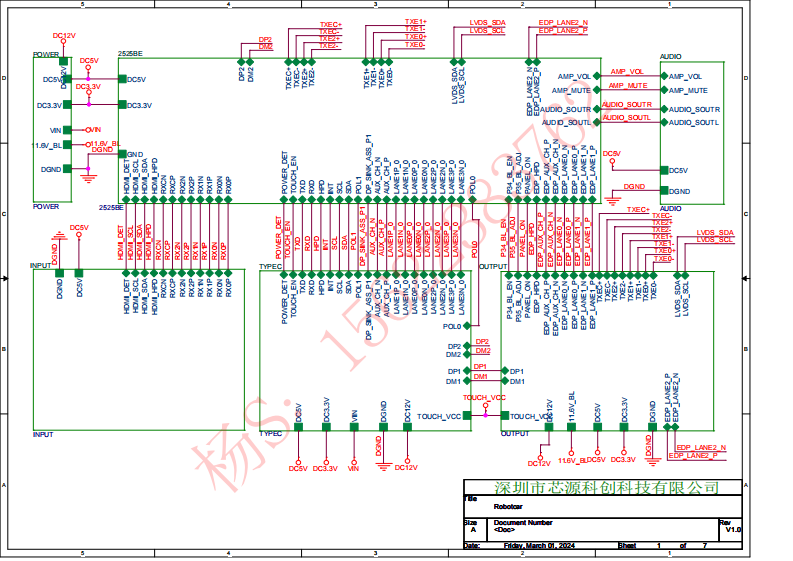

原理图详细设计了电源供电模块，包含 DC12V 转 DC5V、DC5V 转 DC3.3V、11.6V_BL 背光电源等转换电路，采用 NDP23501KC、JW5262N 等电源芯片，明确了各电源回路的电阻、电容、电感选型及参数配置；音视频接口模块，涵盖 HDMI（A 型封装）、Type-C（双路 TYPEC0/TYPEC1）、EDP、LVDS 等接口的信号定义、引脚连接，包含 TMDS/EDP 差分信号、I2C（SDA/SCL）、HPD 热插拔检测等关键信号电路；音频处理模块，设计了音频输出（AUDIO_SOUTL/AUDIO_SOUTR）、功放控制（AMP_VOL/AMP_MUTE）电路，搭配专用音频芯片及阻容、滤波元件，实现音频信号放大与调节；显示控制模块，包含面板使能（PANEL_ON）、背光调节（P35_BL_ADJ）、背光使能（P34_BL_EN）、触摸控制（TOUCH_EN/TOUCH_VCC）等电路，明确了 EDP 通道（LANE0-LANE3）的差分信号连接及 LVDS 通信引脚配置。

同时，原理图标注了各元器件的封装规格（如 R0402、C0603）、参数值，以及部分电路的可选配置（如电阻悬空 / 接地的参数差异、可去掉 / 可焊 0R 的元件），还对屏蔽层接地、接口引脚定义、芯片外设（FLASH_CLK、SPI、UART）等细节做了规范，为该硬件方案的焊接、调试和生产提供了完整的电路参考依据。
