H6843 DC-DC升压恒压芯片 支持3.3V转5V升压12V升压24V升压36V4A大电流电源芯
40V
2.7-25V
32V
3A
2.5V
40V
<2uA
>95%
高
PWM，PFM以及BUTST工作
关机模式
支持
支持
产品概述
H6843是一款电流模式BOOST异步升压恒压控制驱动芯片，专为2.7V至25V宽输入电压范围的升压应用设计。芯片启动电压低至2.5V，高可输出32V电压，内置40V耐压功率MOS，大输入电流达3A，非常适合移动设备、音频模块、摄影灯光等电池供电场景。
核心优势：低功耗待机，延长续航
H6843通过EN引脚实现低待机关机功能：EN接VIN时正常工作，拉低后系统关机，芯片内部电流小于2μA，进入低功耗待机模式。这一特性对于电池供电的便携设备至关重要，可显著延长待机时间，减少不必要的电量消耗。
智能模式切换，全负载高效
芯片根据负载大小自动切换PWM、PFM和BURST模式，确保从轻载到重载都能获得较高的电源转换效率，实测效率可达95%以上。轻载时自动进入PFM或BURST模式，降低开关损耗；重载时采用390kHz固定频率PWM控制，输出稳定。
灵活设计与保护功能
封装与散热
采用ESOP-8封装，底部散热片连接SW引脚，确保芯片在大电流升压应用中有效散热，提升系统可靠性。

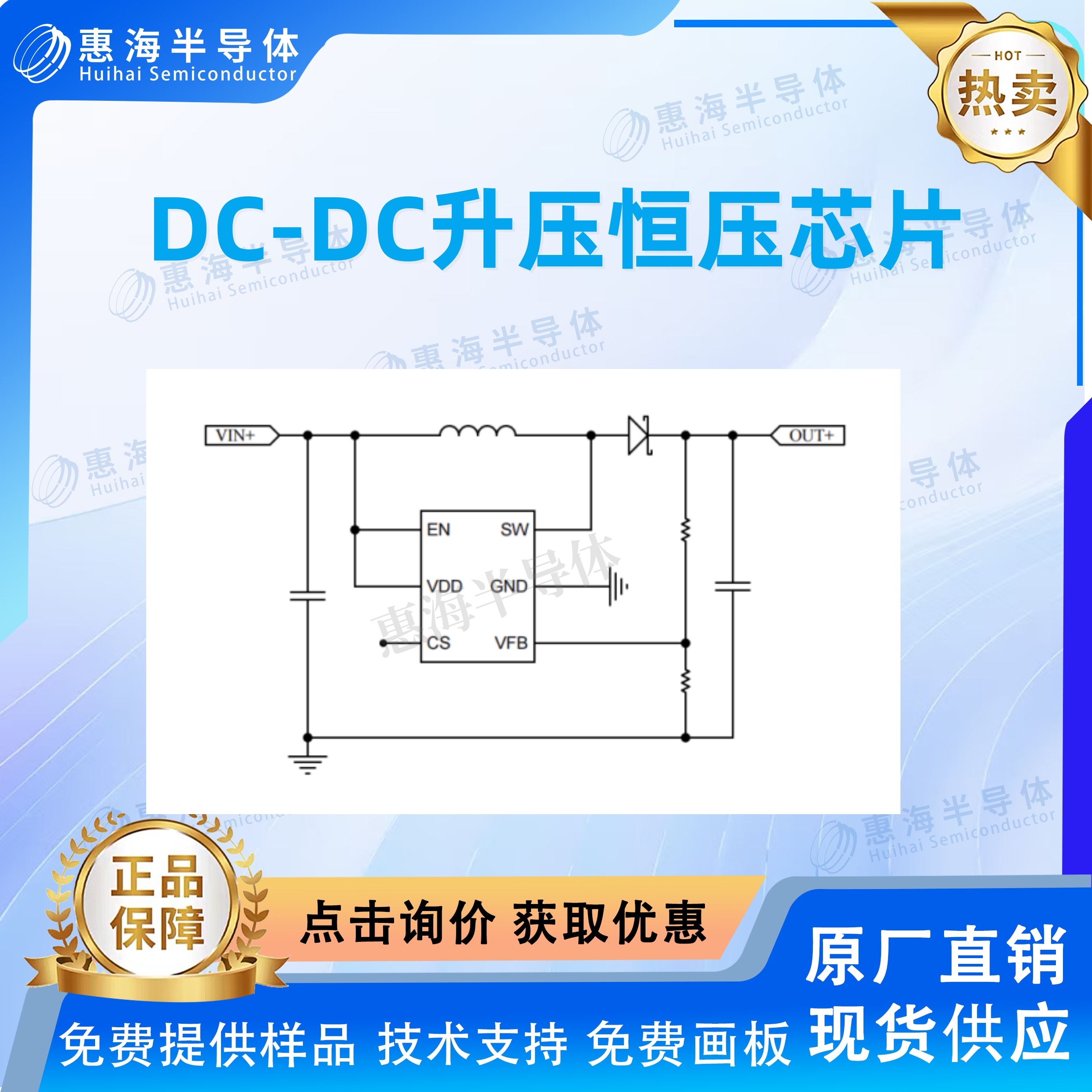

典型应用
