宽压输入，强劲驱动——H6843为音频与摄影灯光提供稳定升压

型号：H6843
制造商：东莞市惠海半导体有限公司

联系方式：18925796970

产品详情

参数

内置耐压功率MOS
40V
宽输入电压
2.7-25V
输出可调
32V
输入电流
3A
低启动
2.5V
转换效率
>95%
芯片恒压精度
高
低待机功耗
<2uA
内置LD0供电
40V
工作模式
PWM，PFM以及BUTST工作
过温保护功能
支持
过流保护功能
支持

介绍

设计挑战
升压电源设计时常面临两大难题：轻载效率低、模式切换复杂。H6843通过内置的智能模式切换技术，自动根据负载电流在PWM、PFM和BURST之间平滑过渡，无需外部控制信号，很大简化了工程师的设计工作。

芯片亮点

自动模式切换：重载下390kHz PWM提供低纹波；轻载时切换至PFM或BURST，降低开关损耗，全负载范围效率优化。
超低待机：EN引脚控制关断，关机电流<2μA，无需额外开关电路。
可调软启动：单一外部电容设定启动时间，抑制浪涌电流，适合热插拔或电池瞬间接入场景。
抖频功能：内置扩频技术，在不增加外部滤波元件的情况下降低EMI峰值，有助于通过电磁兼容测试。

关键参数一览

参数	数值/条件
输入电压	2.7V ~ 25V（启动低至2.5V）
输出电压	最高32V（可调）
内置MOS耐压	40V
输入电流	3A
开关频率	390kHz（带抖频）
恒压精度	≤±3.5%
待机电流	<2μA（EN拉低）

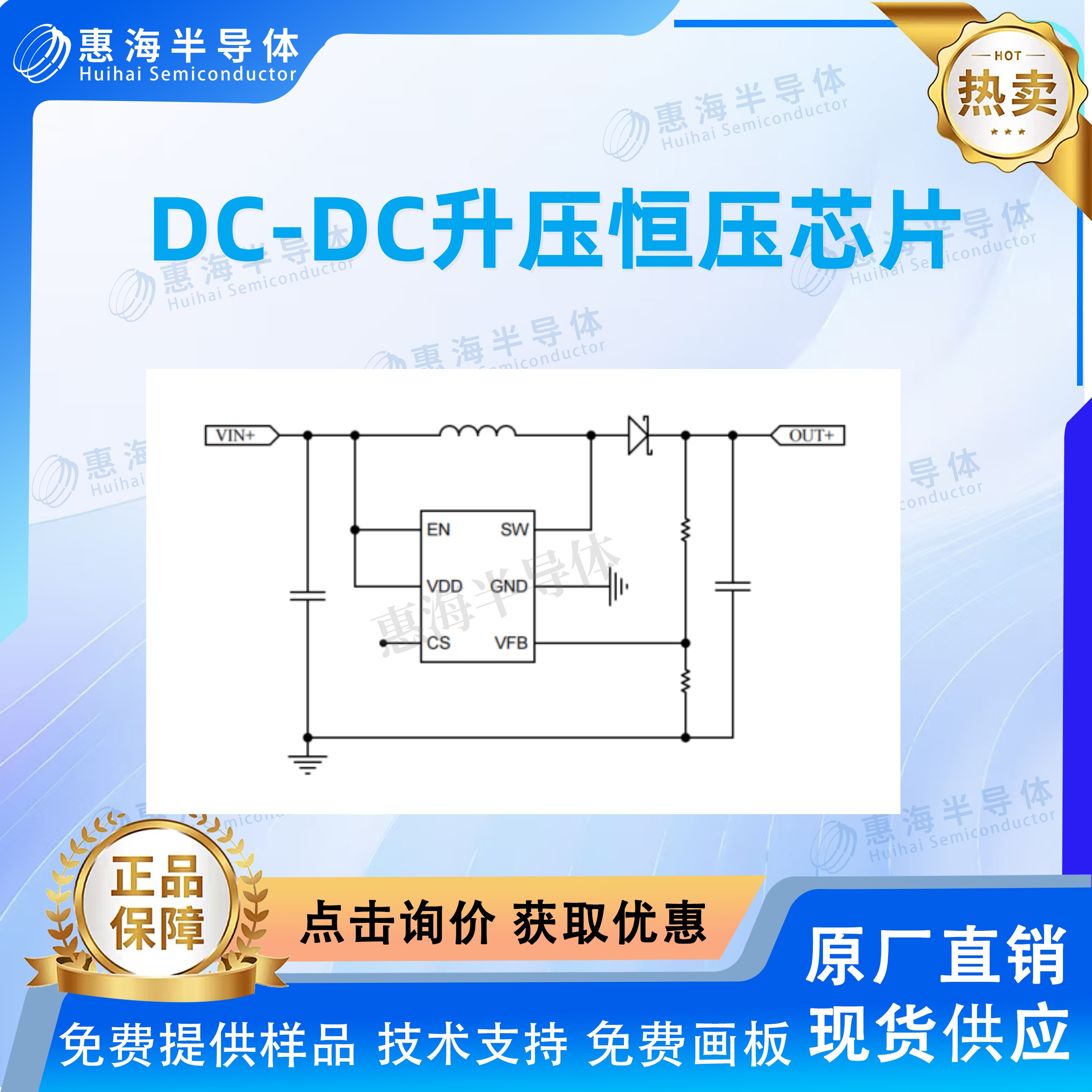

典型电路简洁
只需输入电容、电感、二极管、输出电容和反馈电阻，配合软启动电容，即可构成完整升压电源。芯片底部散热片连接SW，PCB设计时加大铜皮可进一步增强散热。

应用领域

快速开发升压电源模块
替换低效的电荷泵或分立升压方案
电池供电设备的通用升压平台
