H6256L —— 为两轮电动车、扭扭车量身打造的降压充电芯片高性能 - 与非网

H6256L —— 为两轮电动车、扭扭车量身打造的降压充电芯片高性能

型号：H6256L
制造商：东莞市惠海半导体有限公司

联系方式：18925796970

产品详情

参数

内置高压MOS
100V
宽压输入
8V-90V
输出电压
3.3V
持续电流
3A
转换效率最高
95%
待机功耗
低
输出线损电压补偿
支持
输出电压精度
高
软启动功能(SS)
支持
过流保护功能(OCP)
支持

介绍

核心参数一览

参数	最小值	典型值	最大值	单位
输入电压	8	-	90	V
输出电压（可调）	3.3	-	VIN-5	V
持续输出电流	-	3	-	A
内置MOS耐压	100	-	-	V
开关频率	5k	130k	-	Hz
峰值效率	-	95	-	%
输出电压精度	-	±3.5	-	%
封装	ESOP-8 (带底部散热焊盘)

设计要点

输出电流设置：通过外部检流电阻（或限流电阻）设定最大输出电流。
输出电压设置：使用分压电阻（上端R1，下端R2）按公式 Vout = Vref * (1+R1/R2) 调节。
电感选择：推荐33µH~100µH，饱和电流≥4A。
输入/输出电容：耐压≥100V的陶瓷电容或电解电容，容值参考10µF+100µF组合。
散热布局：底部焊盘必须焊接，并连接至顶层与底层覆铜，加过孔导热。

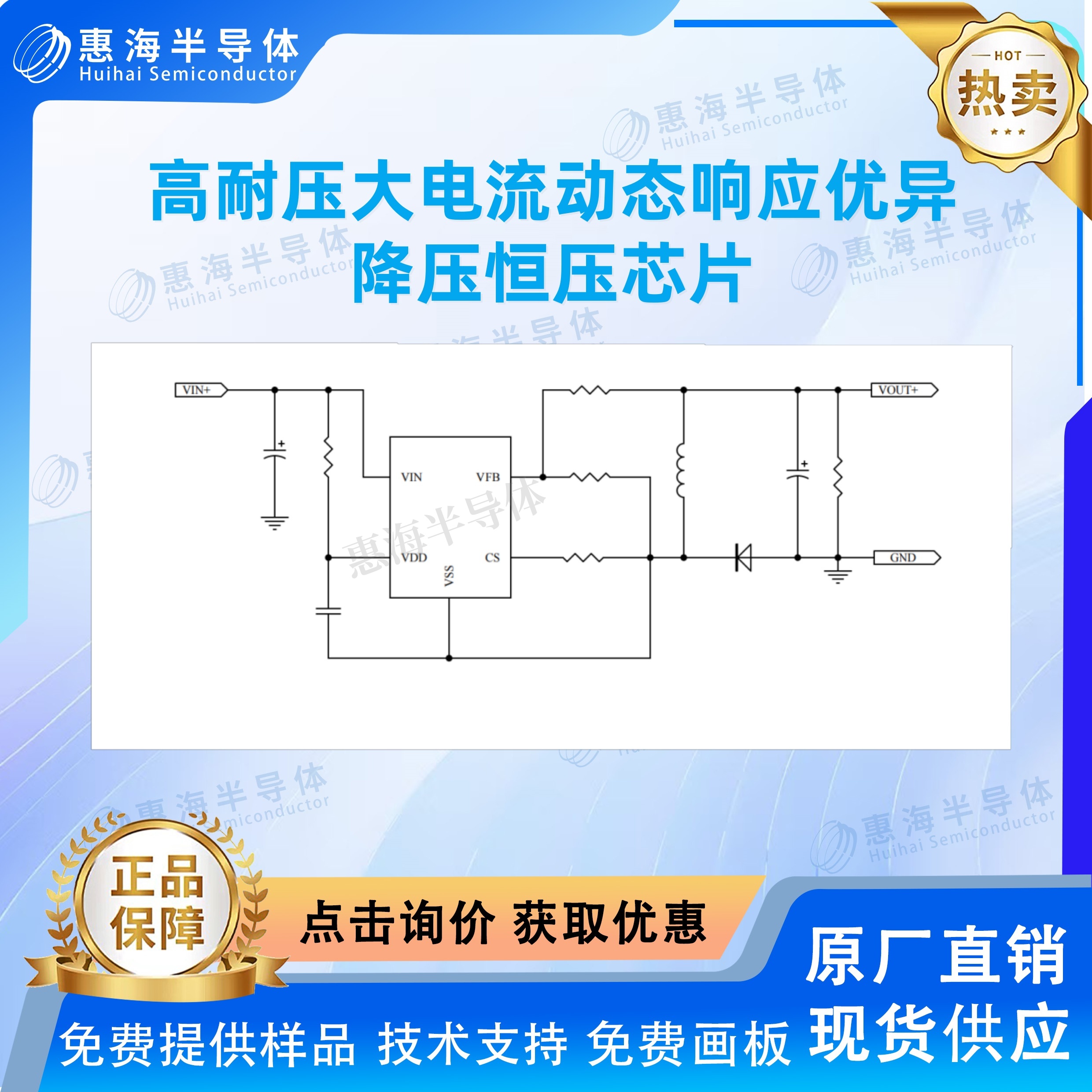

典型应用电路框图（文字描述）
VIN → 输入电容 → H6256L的VIN和SW（接电感）→ 输出电容 → 负载。
FB脚接电阻分压；CS脚接检流电阻到地；COMP脚接RC补偿网络。

为什么选H6256L而不是分立方案？

集成100V MOS，节省空间
保护齐全，可靠性高
频率适中，EMI易处理

获取样品与资料
联系代理商或原厂下载数据手册、计算工具和参考设计。
