SL3043耐压120V降压恒压 降48V 降24V 降12V 降5V 大电流

SL3043是一款外驱MOSFET管可设定输出电流的降压型开关稳压器，具有以下特点：

1. 宽工作电压范围：SL3043可以在10V至120V的宽输入电压范围内工作，这使得它适用于多种不同的电源环境。

2. 大输出电流：该芯片能够提供最大10A的输出电流，满足高电流应用的需求。

3. 降压恒压功能：SL3043能够将高电压稳定地降至所需的低电压，提供稳定的电源输出。

4. 安全保护机制：包括逐周期峰值限流、输出短路保护和过温保护，确保芯片在异常情况下能够安全关断，防止损坏。

5. 高效率：该芯片具有大于90%的效率，能够有效地将输入电能转换为输出电能，减少能量损失。

6. 输出可调：SL3043的输出电压可以从1.25V调至50V，具有广泛的调节范围，可以根据具体应用需求进行调整。

7. 封装形式：采用ESOP8封装，使得芯片在电路板上的布局和安装更加方便。

由于SL3043具有宽输入电压范围、大输出电流、降压恒压功能以及多重安全保护机制等特点，它广泛应用于电动车转换器、汽车系统、电池供电系统、电动车车载设备、平衡车电源以及工业电力系统等领域。

在将80V转换为5V或12V的应用中，SL3043能够提供一个稳定、高效的解决方案。通过调整芯片的内部参数和外围电路的设计，可以实现所需的输出电压和电流。同时，其宽输入电压范围和高输出电流能力使其能够适应不同的电源环境和负载要求。

需要注意的是，在使用SL3043时，应根据具体的应用需求和电路设计来选择合适的参数和外围元件，以确保芯片的正常工作和性能的稳定。此外，还应参考芯片的数据手册和参考设计电路来进行电路设计和布局，以确保系统的可靠性和稳定性。

SL3043

宽输入电压开关降压型转换器

产品概述

SL3043 是一款外驱MOSFET管可设定输出电流的降压型开关稳压器，可工作在宽输入电压范

围具有优良的负载和线性调整。宽范围输入电压10V至120V可提供最大10A的输出电流，可在移动

环境输入的条件下实现各种降压型电源转换的应用。

SL3043 安全保护机制包括逐周期峰值限流、输出短路保护和过温保护。

SL3043 外围电路简单，封装采用ESOP8

产品特点

● 最大10A输出电流

● 10V至120V宽工作电压范围

● 75KHz固定开关频率

● 逐周期限流保护

● 输出短路关断保护

● 热保护

● ＞90%的效率

● 输出从1.25V至50V可调

● ESOP8封装

产品应用

● 电动车转换器

● 汽车系统

● 电池供电系统

● 电动车车载设备

● 平衡车电源

● 工业电力系统

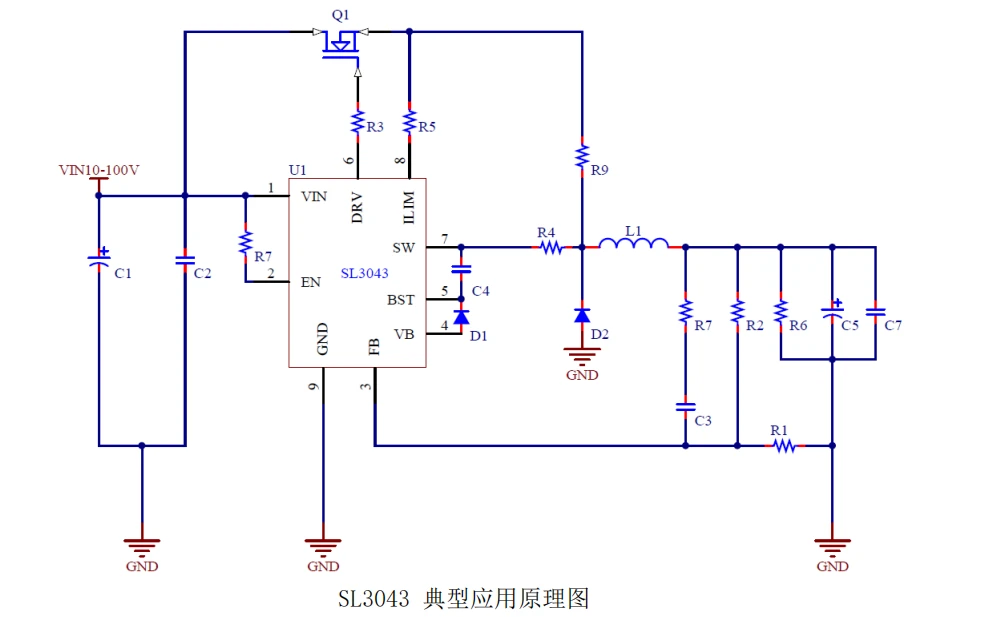

产品应用图
