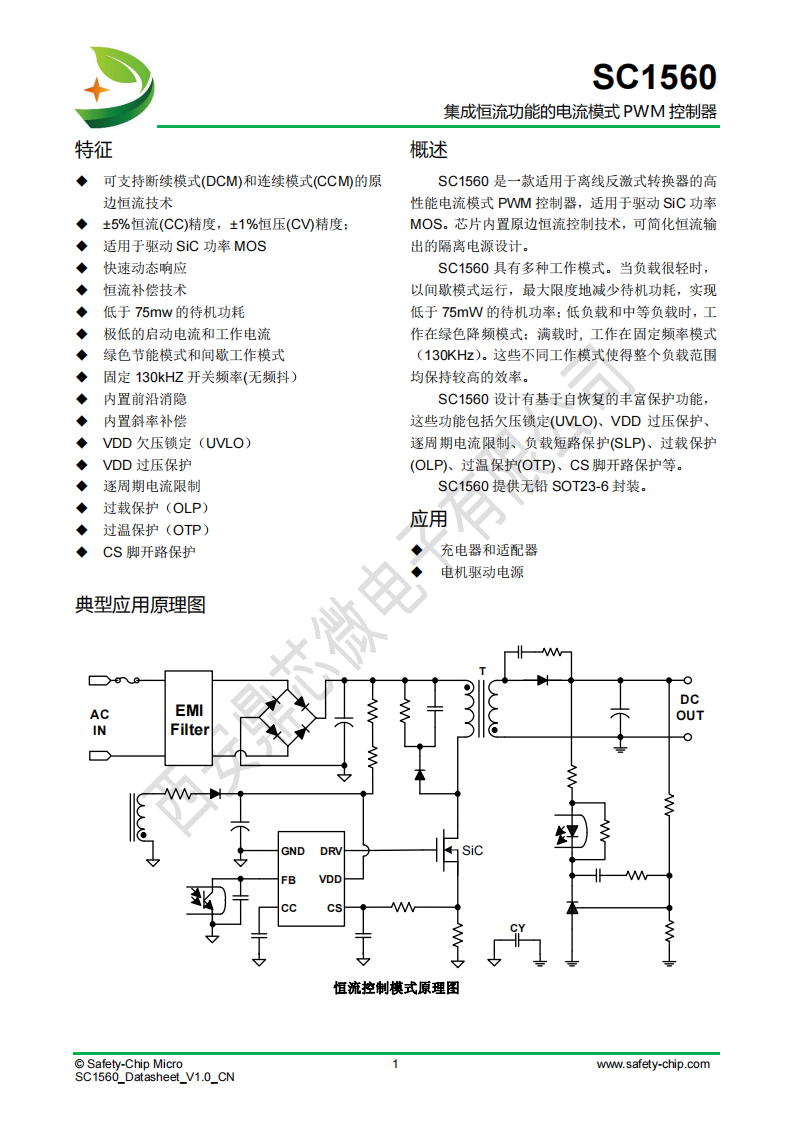

SC1560 集成恒流功能的电流模式 PWM控制器

SC1560 是一款适用于离线反激式转换器的高性能电流模式 PWM 控制器，适用于驱动 SiC 功率MOS。芯片内置原边恒流控制技术，可简化恒流输出的隔离电源设计。

SC1560 具有多种工作模式。当负载很轻时，以间歇模式运行，最大限度地减少待机功耗，实现低于 75mW 的待机功率；低负载和中等负载时，工作在绿色降频模式；满载时, 工作在固定频率模式（130KHz）。这些不同工作模式使得整个负载范围均保持较高的效率。

SC1560 设计有基于自恢复的丰富保护功能，这些功能包括欠压锁定(UVLO)、VDD 过压保护、逐周期电流限制、负载短路保护(SLP)、过载保护(OLP)、过温保护(OTP)、CS 脚开路保护等。

SC1560 提供无铅 SOT23-6 封装。

应用

 充电器和适配器
 电机驱动电源

特征

 可支持断续模式(DCM)和连续模式(CCM)的原边恒流技术
 ±5%恒流(CC)精度，±1%恒压(CV)精度；
 适用于驱动 SiC 功率 MOS
 快速动态响应
 恒流补偿技术
 低于 75mw 的待机功耗
 极低的启动电流和工作电流
 绿色节能模式和间歇工作模式
 固定 130kHZ 开关频率(无频抖）
 内置前沿消隐
 内置斜率补偿
 VDD 欠压锁定（UVLO）
 VDD 过压保护
 逐周期电流限制
 过载保护（OLP）
 过温保护（OTP）
 CS 脚开路保护
