ETA3000兼容替代芯片CS3106：最大均衡电流2A的电感式电池均衡芯片

CS3106T 是上大科技推出的电感式双节电池均衡芯片，可完美兼容替代 ETA3000，采用相同无损能量转移架构，在效率、功耗、保护功能与封装上全面对标，硬件引脚定义、外围电路与 PCB 布局高度一致，支持直接 Pin-to-Pin 替换，不改板、不调参数即可快速完成国产化替代，有效解决进口芯片供货与成本压力，为锂电池组提供更稳定可靠的均衡管理方案。

该芯片采用电感式能量转移架构，最大均衡电流 2A，能量传输效率高达 92%，相比传统被动均衡发热大幅降低，均衡速度更快、电池寿命更长。静态电流仅 2μA，关断电流低至 1μA，在休眠状态下几乎不耗电，有效延长电池组存储与待机时间。均衡精度达 ±30mV，两节电池压差 50mV 自动启动均衡，无需 MCU 干预，可在充电、放电、静置全场景工作。

CS3106T 内置预调节保护，单节电压低于 2.7V 时自动降为小电流均衡，避免低压电池过放受损；具备 5V 过压保护、160℃过热保护、4.5A 驱动限流，异常时自动进入休眠，保障电池与系统安全。芯片采用 DFN2×2-8L 小型封装，支持级联实现 4/6/8 等偶数节电池均衡，外围只需电感与电容，PCB 布局与 ETA3000 高度一致，可直接替换。

工作电压最高 10V，开关频率 1MHz，支持 ISET 电阻编程均衡电流，自带 STAT 状态指示与 EN 使能控制，广泛用于电子烟、便携储能、备用电源、双节 / 多节锂电设备，是替代 ETA3000 的理想选择。

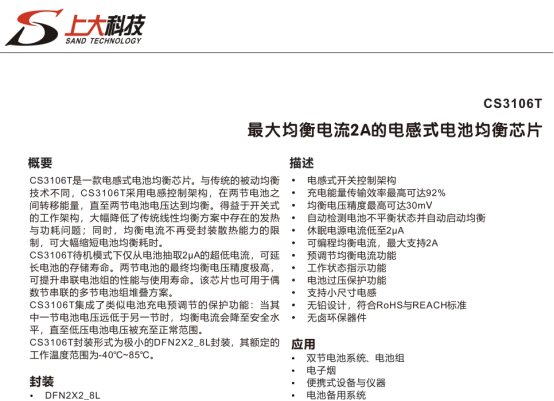

一、CS3106的特性

电感式开关控制架构

充电能量传输效率最高可达92%

均衡电压精度最高可达30mV

自动检测电池不平衡状态并自动启动均衡

休眠电源电流低至2uA

可编程均衡电流,最大支持2A

预调节均衡电流功能

工作状态指示功能

电池过压保护功能

支持小尺寸电感

无铅设计,符合RoHS与REACH标准

无卤环保器件

二、CS3106的应用信息

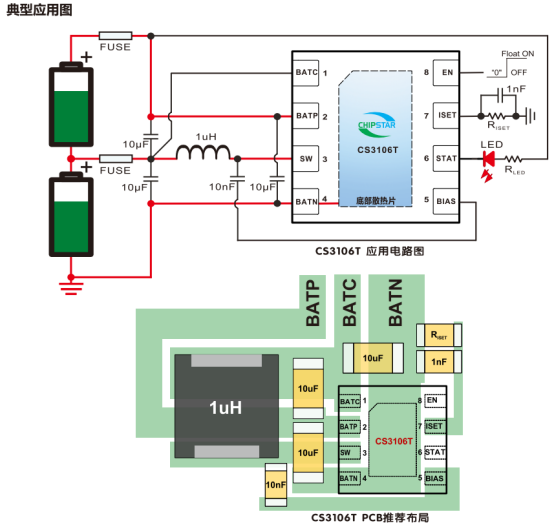

1、典型应用图

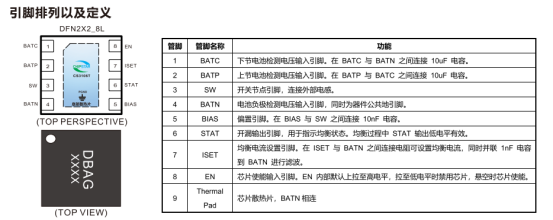

2、引脚排列及定义

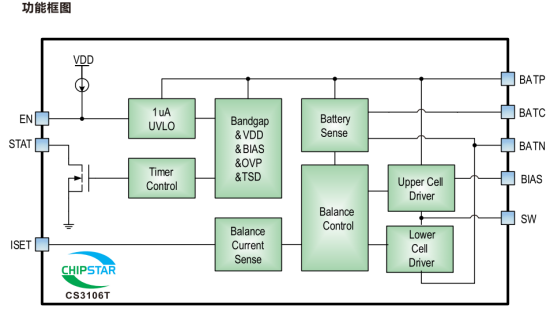

3、功能框图

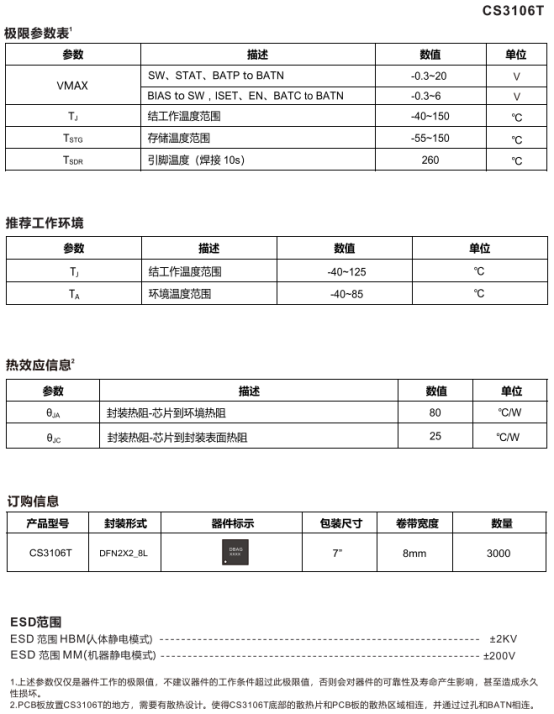

4、基础参数
